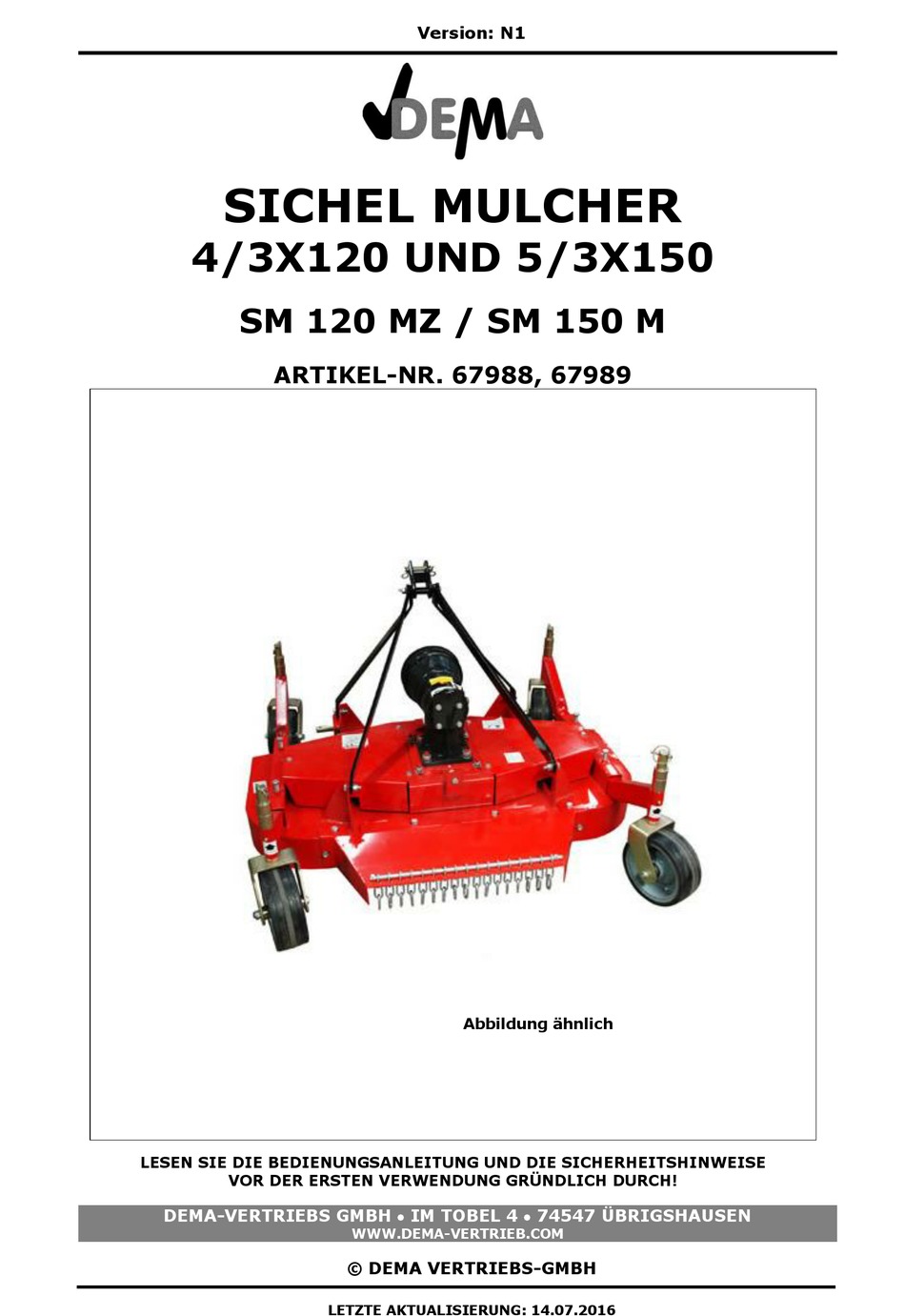

Version: N1
SICHEL MULCHER
4/3X120 UND 5/3X150
SM 120 MZ / SM 150 M
ARTIKEL-NR. 67988, 67989
Abbildung ähnlich
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN
WWW.DEMA-VERTRIEB.COM
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 14.07.2016
Werbung
Verwandte Anleitungen für Dema SM 120 MZ
Inhaltszusammenfassung für Dema SM 120 MZ
- Seite 1 SM 120 MZ / SM 150 M ARTIKEL-NR. 67988, 67989 Abbildung ähnlich LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 14.07.2016...
- Seite 2 67988 / 67989 - SM 120 MZ / SM 150 M Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 3 2 PIKTOGRAMMERLÄUTERUNG ......................4 3 MONTAGE & AUFBAU ........................5 4 BEDIENUNG ............................6 5 WARTUNG ............................6 5-1 Getriebeöl ................................ 6 5-2 Messerwechsel ..............................
- Seite 3 67988 / 67989 - SM 120 MZ / SM 150 M SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit, Funktion und Dichtheit! ...
- Seite 4 67988 / 67989 - SM 120 MZ / SM 150 M PIKTOGRAMMERLÄUTERUNG Beachten Sie die Wartungshinweise in der Bedienungsanleitung! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitsschuhe! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitshandschuhe! Beachten Sie die allgemeine Anschnallpflicht im Straßenverkehr! Halten Sie Kinder und unbeteiligte Dritte vom Arbeitsbereich fern.
- Seite 5 67988 / 67989 - SM 120 MZ / SM 150 M Achten Sie darauf, dass sich während des Betriebes niemand im näheren Umfeld der Gelenkwelle befindet! Halten Sie Körperteile während des Betriebes vom Gerät fern! MONTAGE & AUFBAU Verschrauben Sie die vier Streben der Anhängervorrichtung am Gerät! ...
- Seite 6 67988 / 67989 - SM 120 MZ / SM 150 M Stellen Sie nun an Hand der Abstandshalter A, B und C die Mähhöhe ein! Bevor Sie die Radachse (2) durch die Radaufnahme (3) schieben, drücken Sie einen der Abstandshalter (A, B oder C) auf die Radachse (2). Danach drücken Sie die restlichen Abstandshalter auf die Radachse und fixieren das ganze mit dem Splint (1).
- Seite 7 67988 / 67989 - SM 120 MZ / SM 150 M MESSERWECHSEL Lösen Sie die Schraube (1) und entfernen das Messer! Um das Messer zu lösen halten Sie die Spindelwelle, mit einem geeigneten Schraubenschlüssel, unterhalb des Messers fest. ...
- Seite 8 Mähhöhe Gras ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt.
- Seite 9 67988 / 67989 - SM 120 MZ / SM 150 M EXPLOSIONSZEICHNUNG SEITE 9 VON 11...
- Seite 10 67988 / 67989 - SM 120 MZ / SM 150 M TEILELISTE Teilenr. Bezeichnung Stk. Teilenr. Bezeichnung Stk. Mutter M18x1,5 Unterlegscheibe Buchse Messer Abstandshalter Spindelwelle Mutter M12 Klappe Gabel Schmutzschutz Schraube Schraube M10x30 Sicherungsstift Kugellagerhalterung Abstandshalter Sicherungsstift Buchse Buchse Abstandshalter...
- Seite 11 67988 / 67989 - SM 120 MZ / SM 150 M CE-KONFORMITÄTSERKLÄRUNG EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den...
