EINRICHTUNG DES GERÄTS (Fortsetzung)

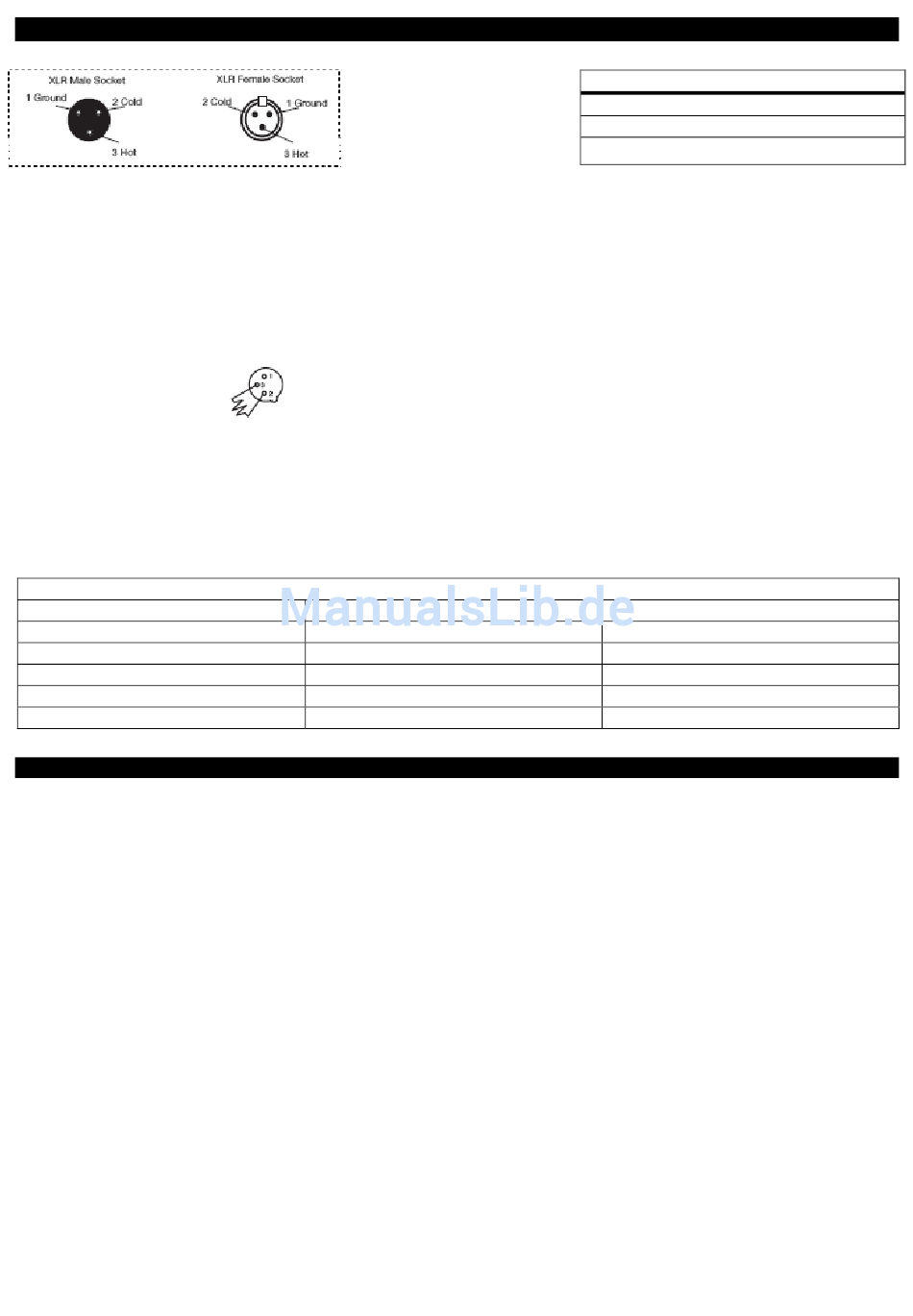

Abbildung 3
Wichtig: Leitungsabschluss: Bei längeren Kabelstrecken benötigen Sie möglicherweise zur Verhinderung
von Störungen im Verhalten der Geräte einen Leitungsabschluss (DMX-Terminator) am letzten Gerät. Ein
Leitungsabschluss ist ein Widerstand mit 90-120 Ohm und ¼ Watt, der zwischen den Polen 2 und 3 des
männlichen XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR-
Buchse des letzten Geräts der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem
Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von
Störungen minimiert.
5-polige XLR DMX-Stecker. Einige Hersteller benutzen 5-polige XLR-Stecker für die Datenübertragung
anstatt der 3-poligen Stecker. 5-polige XLR-Geräte können an eine 3-polige XLR DMX-Leitung angeschlossen
werden. Wenn Sie einen standardisierten 5-poligen XLR-Stecker an eine 3-polige Leitung anschließen wollen,
benötigen Sie einen Adapter; diesen können sie in den meisten einschlägigen Geschäften erwerben. Die
folgende Tabelle zeigt die richtige Umwandlung an.
Kabel
Masse / Abschirmung
Signal invertiert ( DMX-„Cold")
Signal ( DMX+„Hot")
nicht belegt
nicht belegt

BETRIEBSANWEISUNG

Betriebsmodi:
Musiksteuerungs-Modus:
In diesem Modus reagiert der LED Trispot auf Musik und spielt die verschiedenen Farben ab.
1. Stecken Sie das Gerät an und schalten den DIP-Schalter #10 auf "ON".
2. Das Gerät ändert nun die Farbe analog zur Musik.
Master/Slave-Betrieb:
Mit dieser Funktion lassen sich bis zu 16 Geräte miteinander verbinden und ohne Controller betreiben. Die
Geräte laufen im Musiksteuerungs-Modus. In diesem Modus fungiert ein Gerät als Steuerungseinheit und die
anderen reagieren auf die integrierten Programme dieser Steuerungseinheit. Jedes Gerät kann als Master
oder Slave definiert werden.
1. Schließen Sie die Geräte mit DMX-Datenkabeln in Reihe über die an der Rückseite befindlichen XLR-
Buchsen zusammen. Beachten Sie, dass der männliche XLR-Anschluss der Eingang und der weibliche XLR-
Anschluss der Ausgang ist. Das erste Gerät in der Reihenschaltung (Master) verwendet nur den weiblichen
XLR-Anschluss (Buchse). Das letzte Gerät in der Reihe verwendet nur den männlichen XLR-Anschluss
(Stecker). Bei längeren Kabeln empfiehlt sich die Verwendung einer Abschlussschaltung(DMX-Terminator)
2. Am Master-Gerät müssen die DIP-Schalter 1-9 in der Position "OFF" sein.
3. Am Slave-Gerät stellen Sie alle DIP-Schalter auf "ON".
4. Die Slave-Geräte befolgen nun die Anweisungen des Master-Geräts.
A.D.J. Supply Europe B.V. – www.americandj.eu – LED Trispot Bedienungsanleitung Seite 6

Ein
Abschluss
reduziert
vermeidet Probleme und Interferenzen bei der
Signalübertragung.
Es
empfiehlt
sich
immer,
Leitungsabschluss (Widerstand 120 Ohm, 1/4
W) zwischen Pol 2 (DMX-) und Pol 3 (DMX+)
des letzten Geräts zu schalten.
Umwandlung von 3-poligem XLR auf 5-poligen XLR
3-poliger XLR, weiblich (OUT)
XLR-Polanordnung
Pol 1 = Masse
Pol 2 = Signal invertiert ( DMX-„Cold")
Pol 3 = Signal ( DMX+„Hot")
Signalfehler
und
einen
DMX-
Abbildung 4
Pol 1
Pol 2
Pol 3
5-poliger XLR männlich (Out)
Pol 1
Pol 2
Pol 3
Pol 4 – nicht benutzen
Pol 5 – nicht benutzen
