Montage- und Betriebsvorschrift
KAPITEL 2
LIEFERUMFANG UND
EINBAU
KAPITEL 3
MONTAGE
HINWEIS
MiniVent M1/100 P/120 P
2.0

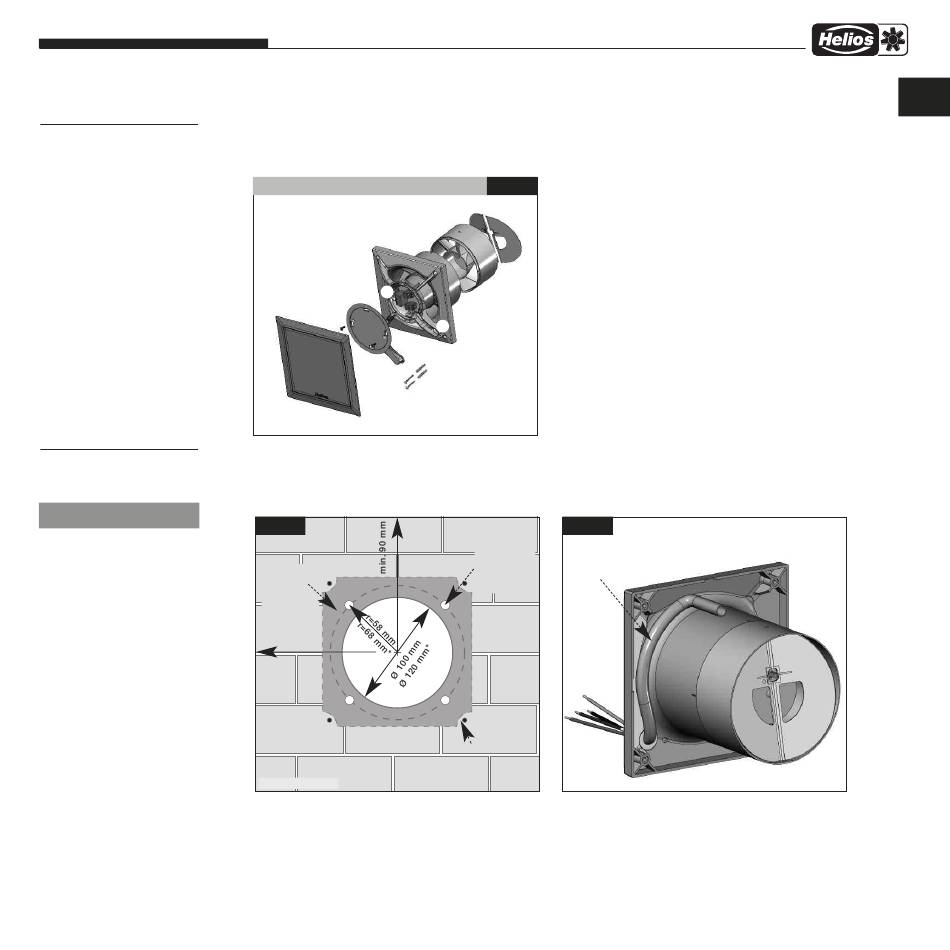

Lieferumfang / Verpackungseinheit

Entnehmen Sie die Liefereinheit erst unmittelbar vor dem Einbau aus dem Karton, um mögliche Beschädigungen
und Verschmutzungen beim Transport sowie auf der Baustelle zu vermeiden.
MiniVent M1/100 P/120 P
˜
—
–
3.0

Vorbereitung zur Wand- oder Deckenmontage (Aufputz)

Die Montage und Inbetriebnahme des Ventilatoreinsatzes sollte erst nach Abschluss aller anderen Gewerke und nach
der Endreinigung erfolgen, um Beschädigungen und Verschmutzung des Lüftungsgerätes zu vermeiden.
Die Lage des Kabelaustritts ist variabel (siehe Abb.2/3).
Abb.2
Kabelaustritt
im dunklen
Bereich be-
liebig mög-
lich
min. 90 mm
*
Type M1/120 P
3.1

Kabelaustritt aus der Wand:

- Abstand zum Rohrmittelpunkt je nach Kabelaustritt 58/68* mm bei einer variablen Position unter dem Gehäuse.
- Für eine einfache Montage empfiehlt sich ein Austritt wie abgebildet (um jeweils 90° drehbar).
Die optimale Position liegt bei jeweils 45°, wenn sich der Kabelaustritt direkt an der Position der Kabeltülle befindet.
- Rohrinnendurchmesser M1/100 P = 100 mm bzw. M1/120 P =120 mm
und Abstand zu Raum-Ecken: mindestens 90 mm
Abb.1
–
Fassade
› —
Anschlussraumabdeckung
inkl. 2x Befestigungsschrauben
˜
Steuerplatine
™
Kunststoffgehäuse mit Laufrad
š
Nachleitrad bei eingeschränkter Einbautiefe abnehmbar
š
›
Rückluftsperrklappe abnehmbar
œ
Kabeltülle

Montagesatz
œ
2x Schrauben inklusive Dübel für Wandbefestigung
™

Abb.3
Empfohlener
Kabelaustritt
Kabelführung unter dem Gehäuse. Ka-
beliebig
bellänge aus der Wand mindestens
0...-360 °,
180 mm.
ideal jeweils
45°
Bohrlöcher
3
D
