12.2 Funktionsgenerator
Der Funktionsgenerator Ausgang Y kann nur über CASSY
Lab 2 angesprochen werden (siehe Abschnitt 9.7).
Funktionen
Die Ausgabe des Funktionsgenerators kann durch Nur wäh-
rend einer Messung aktiv (single shot) auf die eigentliche
Messzeit beschränkt werden.
Die ausgegebene Kurvenform, Frequenz f (in Hz), Amplitude
A (in Vp), Gleichspannungsoffset O (in V) und Tastverhältnis
(in %) kann in bestimmten Bereichen eingestellt werden (siehe
Tab. 2).
Negative Amplituden A sind erlaubt und spiegeln das Signal
um 0. Das Tastverhältnis legt das Verhältnis zwischen anstei-
genden und abfallenden Kurventeilen fest. So kann z. B. leicht
aus einem Dreiecksignal (50 %) ein Sägezahnsignal (100 %)
werden.
Zusätzlich zu den üblichen Kurvenformen bietet das Power
Analyser CASSY Plus auch eine frei programmierbare Kur-
venform. Dazu muss eine Formel f(x) eingegeben werden, die
die Kurvenform beschreibt. Zur Ermittlung der Kurvenform wird
diese Funktion der Variablen x im Intervall [0,1[ ausgewertet
und mit der angegebenen Frequenz f, Amplitude A und Off-
set O ausgegeben. Zur Formeleingabe gelten die auch sonst
üblichen Regeln.
Das Feld zur Formeleingabe ist relativ klein. Für die Eingabe
längerer Formeln kann auch ein üblicher Texteditor verwendet
werden und dann die Formel über Kopieren und Einfügen in
das Eingabefeld (rechte Maustaste) übertragen werden.
Frequenzbereich
Kurvenform
DC
Sinus
0,01 ... 20.000
Rechteck sym.
0,01 ... 20.000
Rechteck unsym.
0,01 ... 20.000
Dreieck sym.
0,01 ... 20.000
Rampe
0,01 ... 20.000
Freie Funktion f(x)
0,01 ... 20.000
Tabelle mit den Einstellbereichen für den Funktionsgenerator.
Tab. 2:
Amplitude
A
f
V
Hz
p
-
-
0 ... ±10
0 ... ±10
0 ... ±10
0 ... ±10
0 ... ±10
0 ... ±10
Tel: +49-2233-604-0 · Fax: +49-2233-604-222 · E-Mail: info@ld-didactic.de · Technische Änderungen vorbehalten

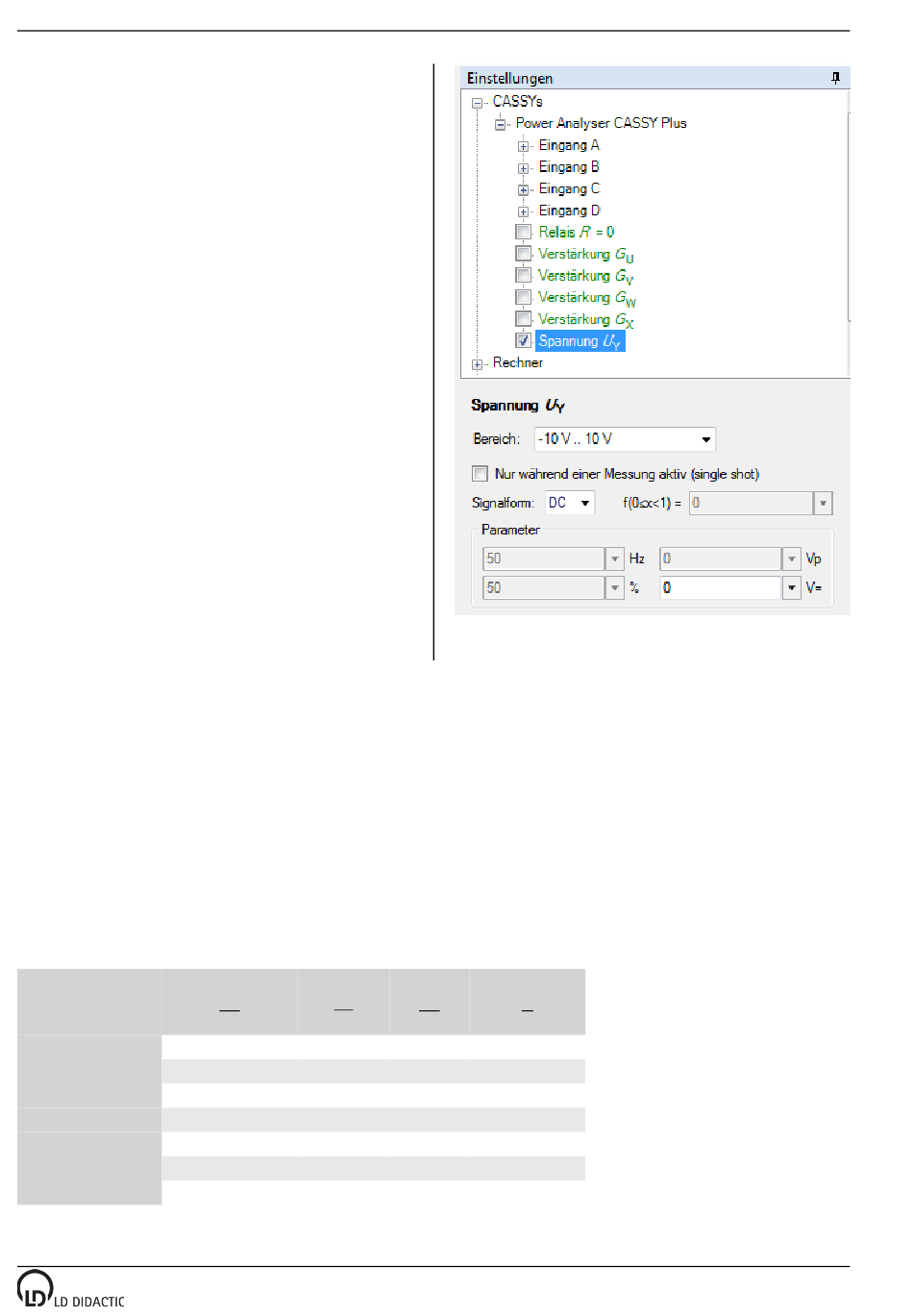

Einstellungen in CASSY Lab 2.
Fig. 21:
Offset
Tastverhältnis
O
τ
V=
Τ
0 ... ±10
-
0 ... ±10
0 ... 100
0 ... ±10
0 ... 100
0 ... ±10
0 ... 100
0 ... ±10
0 ... 100
0 ... ±10
0 ... 100
0 ... ±10
-
