10 / 14

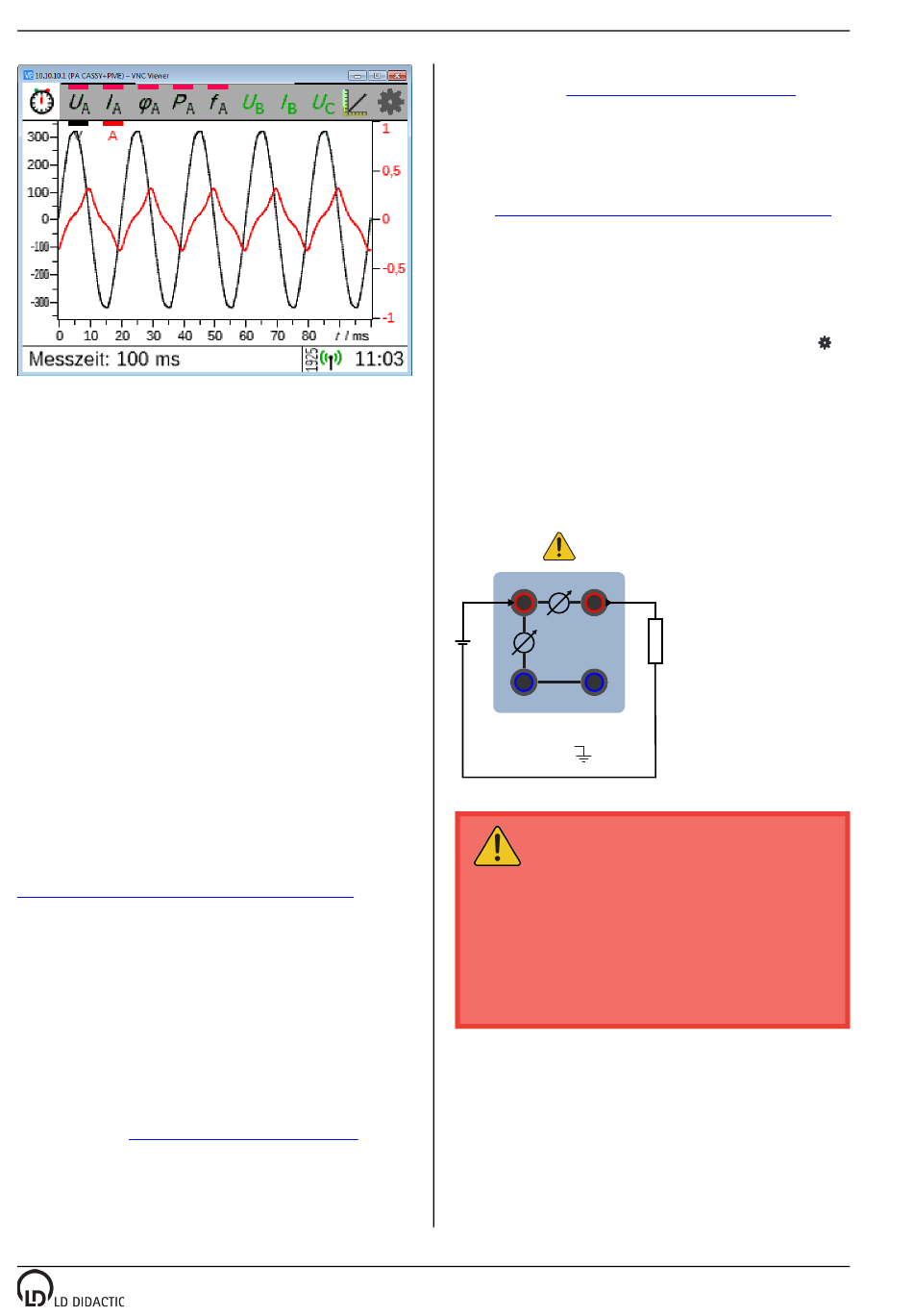

Ein Power Analyser CASSYs-Bildschirm im Fenster. Ein
Fig. 10:
VNC-Viewer ist ideal für Präsentationen am Beamer.
Wichtiger Hinweis
Die Voreinstellungen des VNC-Viewers müssen geändert wer-
den.
VNC Viewer: Alle verfügbaren Farben anzeigen (maximale
Komprimierung), weil sonst die Farben falsch dargestellt wer-
den.
VNC Viewer App: Picture Quality von Automatic auf High um-
stellen, weil sonst keine Verbindung aufgebaut wird.
9.6 CASSY App (kostenlos)
Die CASSY App wird für alle gängigen Betriebssystem ange-
boten (Android, iOS und Windows). Sie bildet den Funktions-
umfang des Power Analyser CASSY auf einem Tablet ab mit
der zusätzlichen Möglichkeit, die Messwerte und Diagramme
einfach in andere Apps oder die Cloud zu exportieren.
9.7 CASSY Lab 2 (524 220)
Power Analyser CASSY wird von CASSY Lab 2 voll unter-
stützt. Wenn nur Power Analyser CASSY-Dateien (siehe Ab-
schnitt 5) gelesen werden sollen, reicht die Demoversion ohne
Freischaltcode aus.
Download:
https://www.ld-didactic.de/software/cassylab2_de.msi
10 Firmwareupdates
Von Zeit zu Zeit ist es ratsam, die Firmware im Power Analyser
CASSY zu aktualisieren.
Zum Update gibt es verschiedene Möglichkeiten:
•
Firmwaredatei FIRMWARE.LD aus dem Internet herun-
terladen, auf die SD-Karte des Power Analyser CASSY
kopieren und Gerät aus- und wieder einschalten. Beim
Einschalten den Updatevorgang abwarten, also das
Blinken der grünen LED.
Download:
https://www.leybold-shop.de/727100
•
Firmwaredatei FIRMWARE.LD aus dem Internet herun-
terladen und in das Wurzelverzeichnis eines FAT-forma-
tierten USB-Sticks kopieren. USB-Stick in Power Ana-
lyser CASSY einstecken und wieder entnehmen, wenn
der Updatevorgang gestartet hat, also die grüne LED
•
10.1 WLAN-Update
Das WLAN-Modul des Power Analyser CASSYs beinhaltet
Firmware und die Power Analyser CASSY Web App (siehe
Abschnitt 9.4). Ein Update dieser Firmware ist nur möglich,
wenn Power Analyser CASSY mit dem Internet verbunden ist.
Bei einem möglichen WLAN-Update lässt sich dies über
WLAN-Update durchführen. Um diese Möglichkeit zu bieten,
lädt Power Analyser CASSY bei jedem Start automatisch die
Versionsnummer der aktuellen Firmware aus dem Internet her-
unter und vergleicht diese mit der installierten Version.
11 Beispiele für Anschluss der Messkanäle
11.1 Strommessung
Fig. 11:
Achtung
Die Verbindungen von Strompfaden sollten immer nur
dann unterbrochen werden, wenn die Anlage oder der
Versuch abgeschaltet sind. Es könnten sich bei der Tren-
nungen und Kurzschlüssen Lichtbögen bilden. Die ver-
wendeten Sicherheitsleitungen müssen für den erwarte-
ten Stromwert ausgelegt sein.
© by LD DIDACTIC GmbH · Leyboldstraße 1 · D-50354 Hürth · www.ld-didactic.com
Tel: +49-2233-604-0 · Fax: +49-2233-604-222 · E-Mail: info@ld-didactic.de · Technische Änderungen vorbehalten
Gebrauchsanweisung 721 100
blinkt.
Download:
https://www.leybold-shop.de/727100
Aktuelle CASSY Lab 2-Version aus dem Internet her-
unterladen und installieren. Power Analyser CASSY am
Computer anschließen und Firmwareupdate von CASSY
Lab 2 aus durchführen (benötigt eine Lizenz CASSY
Lab 2).
Download:
https://www.ld-didactic.de/software/cassylab2_de.msi
I
C
U
AC:
700 V / 16 A
DC: 1000 V / 25 A
CAT III
300 V
Messung des Strommes eines Kanals.
→
