Einstellen der mittleren
Radstelzen
Die Radstelzen müssen auf die korrekten Löcher für die
jeweilige Schnitthöhe eingestellt werden. Es muss eine
Bodenfreiheit von 10 mm bestehen.
1. Prüfen Sie nach dem Einstellen der Schnitthöhe, dass
die Radstelzen mindestens eine Bodenfreiheit von
10 mm aufweisen (Bild 23).
2. Sollte eine Einstellung erforderlich sein, entfernen Sie
die Schraube, Scheiben und die Mutter (Bild 23).
3. Wählen Sie eine passende Lochposition, so dass die
Radstelzen mindestens 10 mm Bodenfreiheit
aufweisen (Bild 23).
4. Setzen Sie die Schraube, Scheiben und die Mutter ein
(Bild 23).
3
4
1

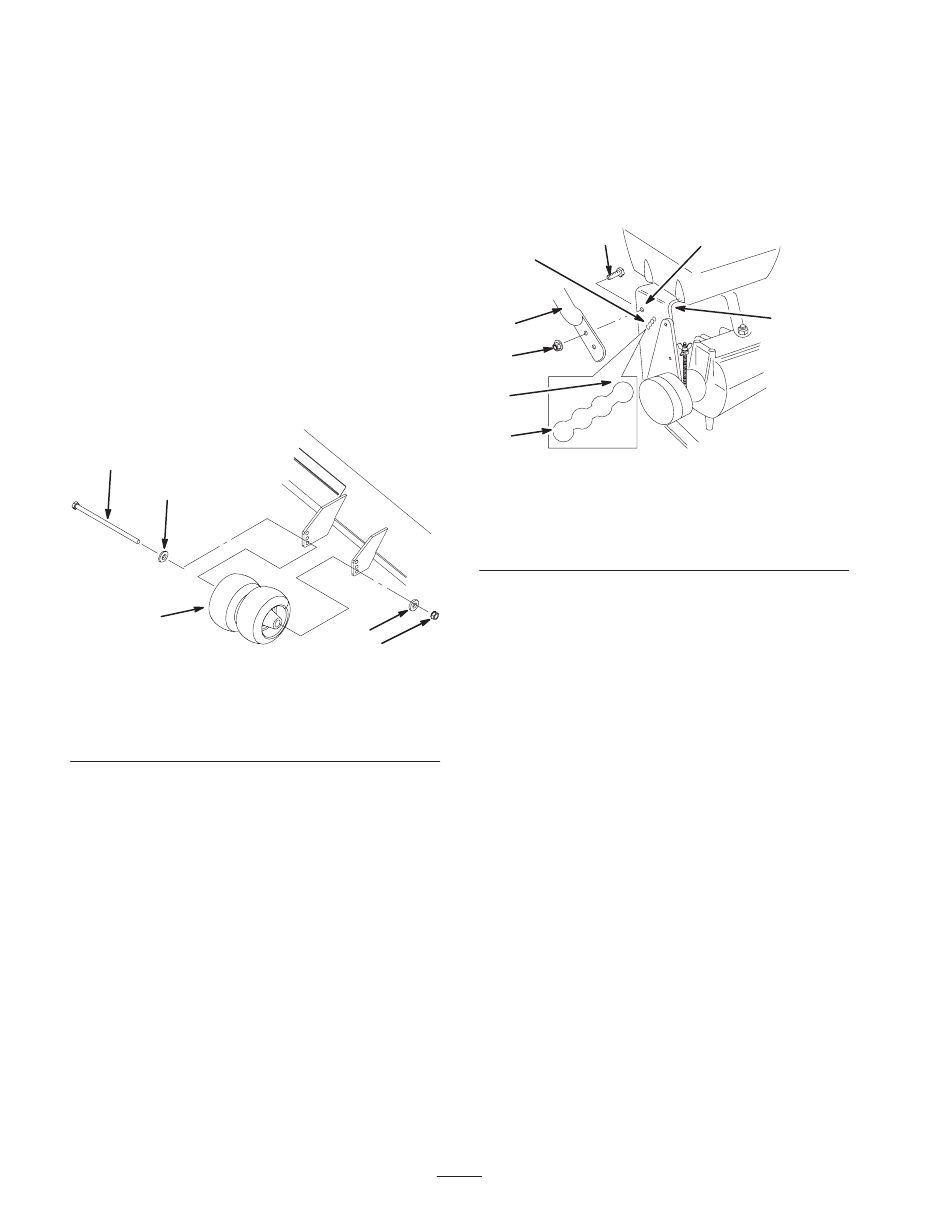

Bild 23
1. Mittlere Radstelzen und
Distanzstück
2. Mutter
Einstellen der Griffhöhe
Die Position des Handgriffteils kann auf die vom Bediener
gewünschte Höhe eingestellt werden.
1. Entfernen Sie den Lastösenbolzen, die Scheibe und
den Splint, mit denen die Schaltstangenarmatur an der
Spannrollenhalterung befestigt ist (Bild 13).
2. Lösen Sie die oberen Bundschrauben (3/8 x 1 Zoll)
und die Bundmutter, mit denen der Griff am hinteren
Rahmen befestigt ist (Bild 24).
4
2
m–6366
3. Schraube
4. Scheibe
26
3. Nehmen Sie die unteren Bundschrauben (3/8 x 1 Zoll)
und die Bundmuttern ab, mit denen der Griff am
hinteren Rahmen befestigt ist (Bild 24).
4. Drehen Sie den Griff in die gewünschte Stellung und
setzen Sie die unteren Bundschrauben (3/8 x 1 Zoll)
und die Bundmuttern in die Befestigungslöcher.
Ziehen Sie alle Bundmuttern an.
4
6
1
3
7
8
Bild 24
1. Oberer Griff
2. Hinterrahmen
3. Bundmutter 3/8 Zoll
4. Bundschraube 3/8 x 1 Zoll
5. Drehen Sie die Stangenarmatur an der Stange nach
oben oder unten, bis Sie die richtige Position erzielt
haben. Montieren Sie sie dann an der Armatur an der
Spannrollenhalterung mit dem Lastösenbolzen, der
Scheibe und dem Splint. Siehe „Montieren der
Einstellgestänge" auf Seite 19.
6. Prüfen Sie die Einstellung der Feststellbremse
(Bild 38). Siehe „Prüfen der Bremsen" auf Seite 34.
Verwenden der mittleren
Gewichte
Für diese Maschine werden Gewichte angeboten. Die
Verwendung der Gewichte ist optional. Sie erhalten die
Gewichte von einem offiziellen Vertragshändler.
Die Montage dieser Gewichte kann die Leistung auf
Hängen steigern.
Hinweis: Montieren Sie die Gewichte bei dieser Maschine
nur vorne.
5
2
m–6403
5. Oberes Befestigungsloch
6. Untere Befestigungslöcher
7. Untere Position
8. Obere Position
