Arbeitsschritt
Einsetzen der Splinte und
Distanzstücke
Für diesen Arbeitsschritt erforderliche
Teile:
Menge
2
Splint
6
Distanzstücke
Verfahren
Nicht verwendete Schnitthöhen-Distanzstücke können auf
Säulen gelagert und mit einem Splint befestigt werden.
Hinweis: Stellen Sie sicher, dass Sie mindestens ein
Distanzstück auf jeder Schnitthöhensäule verwenden.
1. Nehmen Sie die vorhandenen hinteren Splinte von den
hinteren Schnitthöhensäulen ab (Bild 5).
2. Setzen Sie ein Distanzstück auf jede hintere Schnitt-
höhensäule und setzen Sie den Splint ein (Bild 5).
2
3

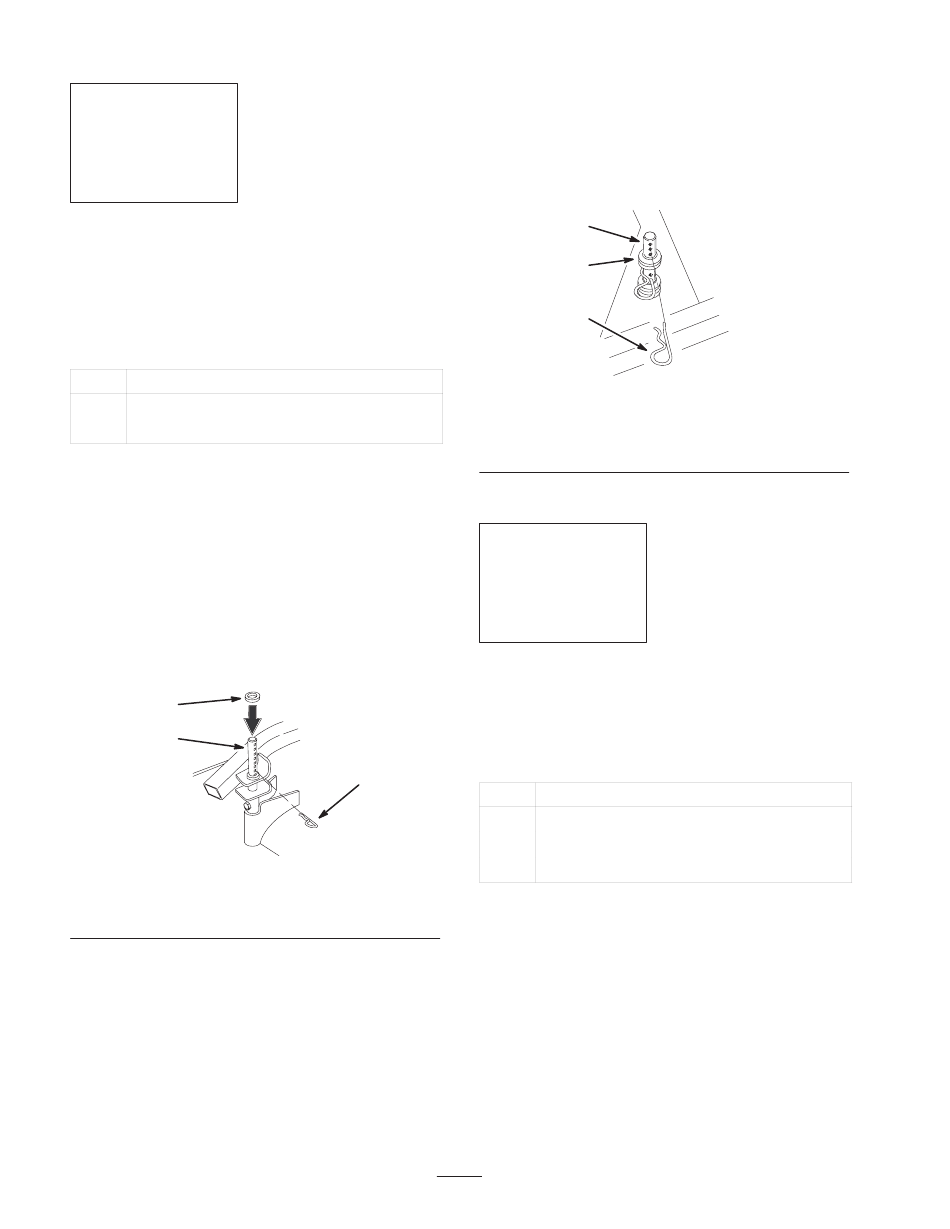

Bild 5
1. Splint
2. Distanzstück
Teil
1
m–7584
3. Schnitthöhensäule
(Rückseite ist abgebildet)
16
3. Setzen Sie ein Distanzstück auf beide vorderen
Schnitthöhensäulen und setzen Sie die Splinte ein.
4. Bringen Sie an der dem Schalldämpfer gegenüber
liegenden Seite die nicht verwendeten Distanzstücke
an den vorderen und hinteren Schnitthöhenstiften an
und setzen Sie die Splinte ein (Bild 6).
3
2
1
Bild 6
1. Splint
2. Nicht verwendete
Distanzstücke
3
Arbeitsschritt
Einbauen des Griffs
Für diesen Arbeitsschritt erforderliche
Teile:
Menge
1
Griffbaugruppe
4
Bundschraube 3/8 x 1 Zoll
4
Bundmutter 3/8 Zoll
Verfahren
1. Richten Sie den Griff mit den oberen Befestigungs-
löchern am hinteren Rahmen aus (Bild 7).
2. Befestigen Sie den Griff an jedem oberen
Befestigungsloch mit einer Bundschraube (3/8 x
1 Zoll) und Bundmutter (Bild 7).
3. Wählen Sie die untere Position für das untere
Befestigungsloch (Bild 7).
m-6505
3. Schnitthöhensäule
(Vorderseite ist
abgebildet)
Teil
