Betriebsanleitung Termix Solar A+/B+/S+

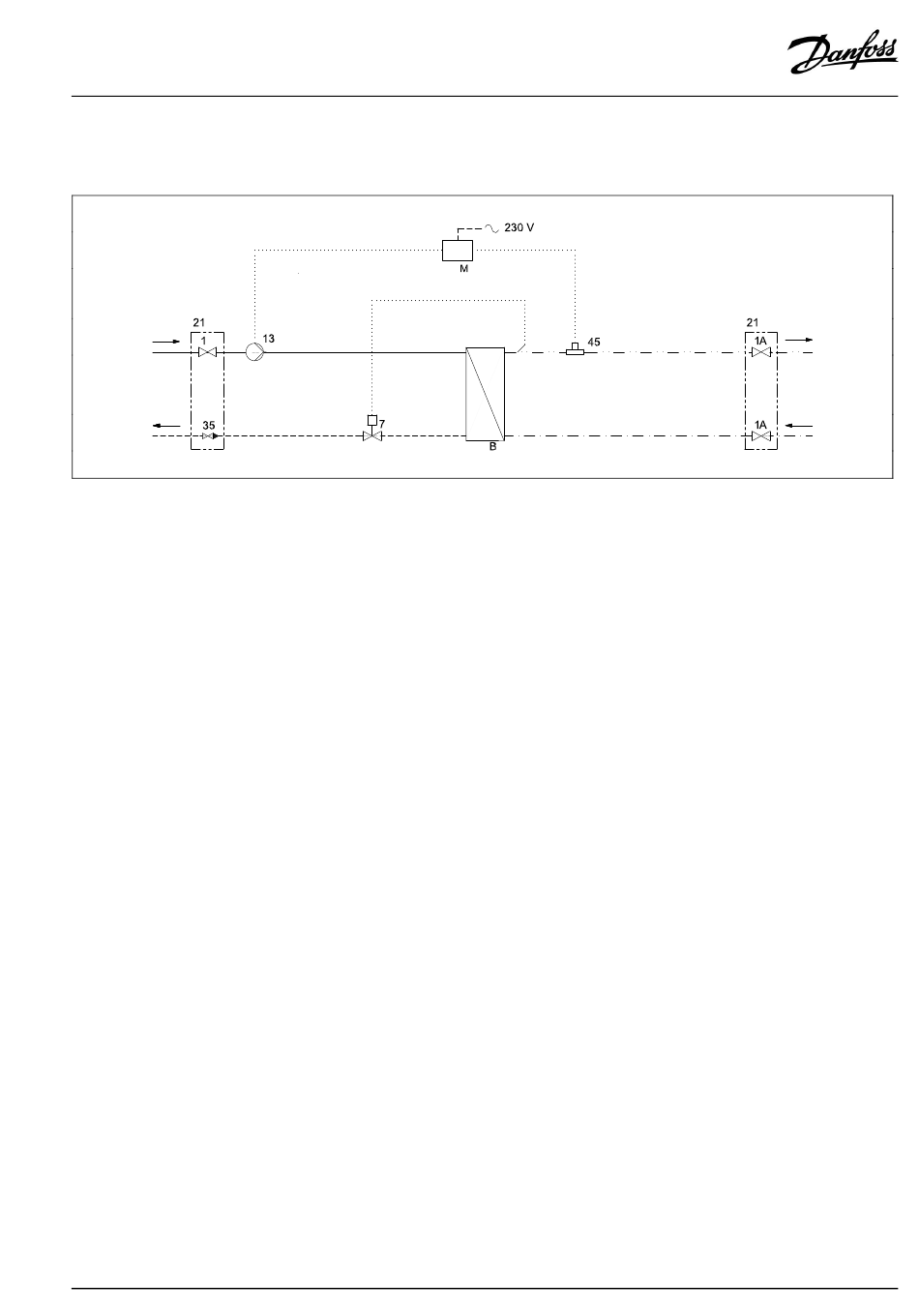

5.2 Schematische Darstellung
5.2.1 Schematische Darstellung: Termix Solar A+/B+/S+
S-Vor-
lauf
S-Rück-
lauf
Ihre Übergabestation kann optisch von der schematischen Darstellung abweichen.
Schematische Darstellung ohne Zirkulation
B Wärmeübertrager, Warmwasser
M Elektrische Anschlussdose
1
Kugelhahn
TWW: Warmwasser
TKW:
Kaltwasser
S-Vorlauf:
Speichervorlauf
S-Rücklauf:
Speicherrücklauf
AQ173986472867de-AT0501 / LAU38016
1A Kugelhahn, DVGW
7
Temperaturregelventil
13 Versorgungspumpe
21 Separat zu bestellen
35 Kugelhahn/Rückschlagventil
45 Stömungsschalter
© Danfoss | 2024.01 | 9
TWW
TKW
