Betriebsanleitung Termix Solar A+/B+/S+
4.0 Montage
4.1 Montage
Die Installation muss in Übereinstimmung mit den örtlich
geltenden Bestimmungen und Vorschriften erfolgen.
Fernwärme (FW): In den folgenden Abschnitten bezieht sich die
Bezeichnung FW auf die Wärmequelle, die die Übergabestationen
versorgt. Eine Vielzahl von Energiequellen (z. B. Öl, Gas oder
Solarenergie) kann als Hauptenergiequelle für Übergabestationen
von Danfoss verwendet werden. Zur Vereinfachung wird die
Hauptenergiequelle als FW bezeichnet.

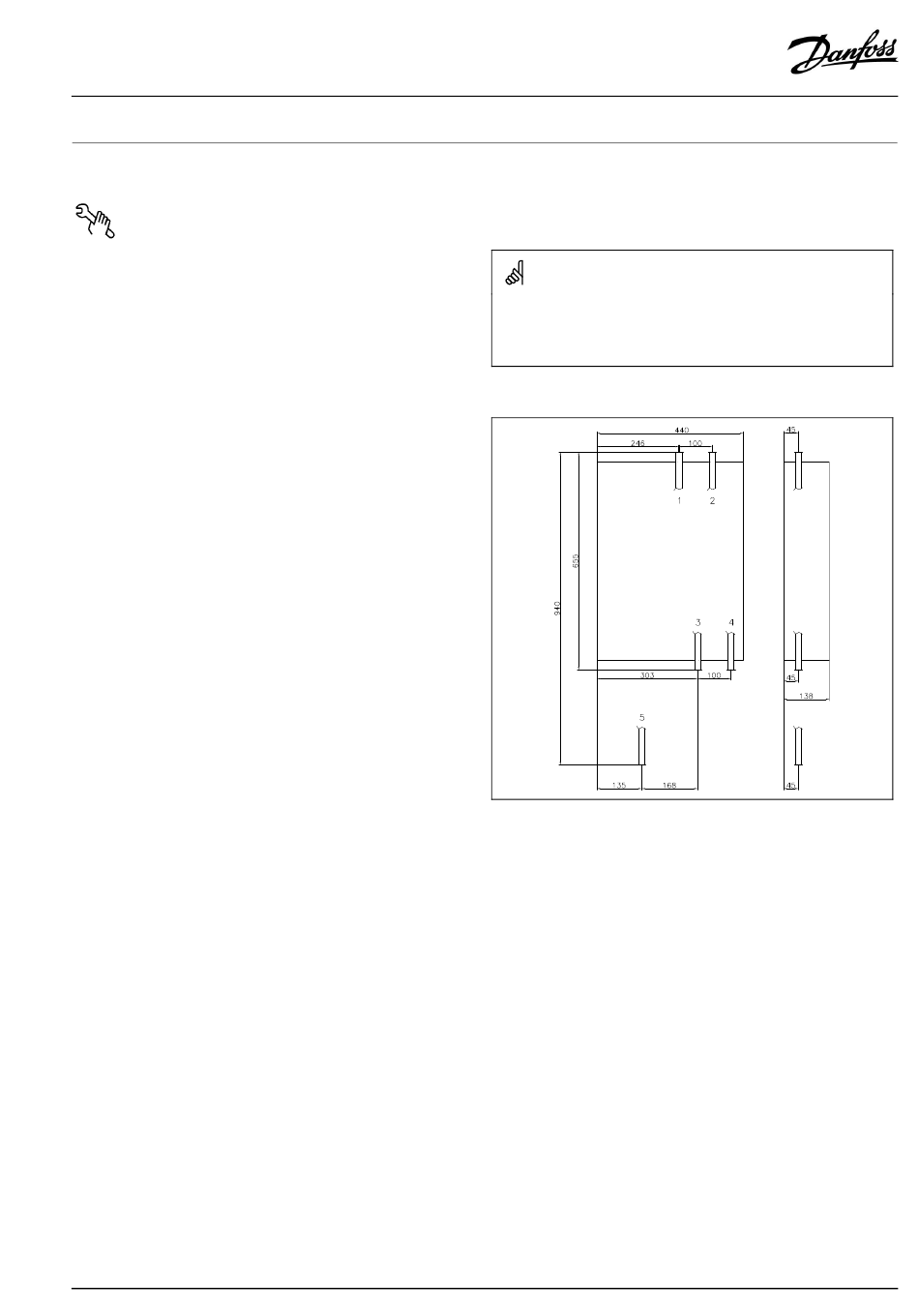

Anschlüsse:
1. Speicher-(S)-Vorlauf
2. Warmwasser (TWW)
3. Speicher-(S)-Rücklauf
4. Kaltwasser (TKW)
5. Warmwasserzirkulation (WWZ) – (optional)
Anschlussgrößen:
Speicher: G ¾" (Innengewinde)
G ¾" (Innengewinde)
TKW + TWW + WWZ:
Abmessungen (mm):
Ohne Zirkulation und Abdeckung:
H 655 x B 440 x T 138
Ohne Zirkulation und mit Abdeckung:
H 715 x B 450 x T 150
Mit Zirkulation und ohne Abdeckung:
H 940 x B 440 x T 138
Mit Zirkulation und Abdeckung:
H 940 x B 450 x T 150
Gewicht (ca.):
Brazed HEX (A+/S+): 14 kg
Gasketed HEX (B+): 17 kg
AQ173986472867de-AT0501 / LAU38016
Nur autorisierte Fachkräfte
Montage, Inbetriebnahme und Wartungsarbeiten dürfen nur von
qualifizierten und autorisierten Mitarbeitern durchgeführt werden.
Die Anordnung der Rohre kann von der Darstellung abweichen. Bitte
beachten Sie die Markierungen auf der Übergabestation.
