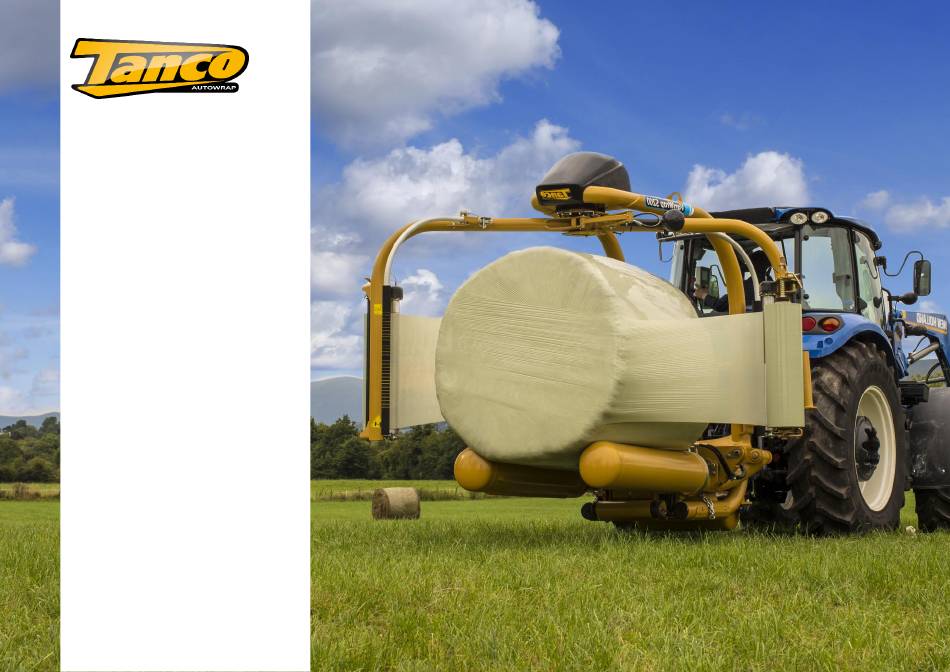

- Seite 1 Die Ballenwicklerspezialisten Technische Hinweise VariWrap S200 & S300 www.itanco.com...

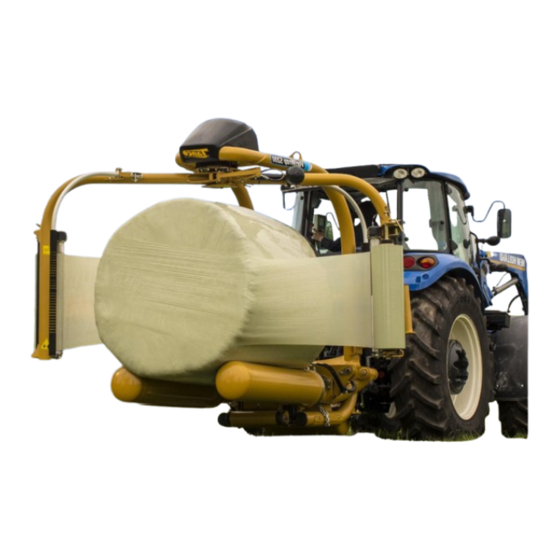

- Seite 2 VariWrap S200 >Kurzübersicht Die Ballenwicklerspezialisten Ballenwickler für Rundballen bis 1,50 m und bis zu 1,2 t Zwei Faltbare Wickelarme Vollautomatische Arbeitsweise Theoretische Ausbeute: 50-55 Ballen/h Proportional gesteuerter Hydraulikblock Im Front-, Heck- und Frontladeranbau fahrbar Folienrisssensoren, die eine Fertigstellung des Ballens mit einem Vorstrecker ermöglichen...
- Seite 3 VariWrap S300 >Kurzübersicht Die Ballenwicklerspezialisten Ballenwickler für Rundballen bis 1,50 m und bis zu 1,2 t Drei Faltbare Wickelarme Vollautomatische Arbeitsweise Theoretische Ausbeute: 60-65 Ballen/h Proportional gesteuerter Hydraulikblock Im Front-, Heck- und Frontladeranbau fahrbar Folienrisssensoren, die eine Fertigstellung des Ballens mit einem oder zwei Vorstreckern ermöglichen Optionale Extras wie Ballenaufsteller, Bodenstützrolle, Folienrollenhalter, etc.
- Seite 4 VariWrap S200 & S300 >Grundlagen Die Ballenwicklerspezialisten 1 elektrische Verbindung (3 Pol Anschluss) Mindestens 13,6 V im Stillstand am Terminal Verbindung zwischen Wickler und dem Terminal 2 hydraulische Verbindung : Einen einfachwirkenden Anschluss (Rote Kappe/Zum Ölfilter) Ein freier Rücklauf zwingend notwendig...
- Seite 5 VariWrap S200 & S300 > Vorstreckung Die Ballenwicklerspezialisten Vorstreckung einstellen > 70 % (großes Zahnrad) und 55 % (kleines Zahnrad) Vorstreckung möglich. Um zu wechseln einfach die Schraube umschrauben > Folienrisssensor: Ermöglicht die Fertigstellung mit einem/zwei Vorstreckern > Einlegung einer neuen Ballenrolle 1 –...
- Seite 6 VariWrap S200 & S300 >Vor dem Ballenwickeln Die Ballenwicklerspezialisten 1 – Sicherhheitsstift an den Sicherheitsarmen lösen, sodass der Magnet vor den Sensor kommt 2 – Stellen Sie den Ölstrom des Traktors passend ein - Zu viel Öl= das Öl überhitzt = Schäden am Wickler und am Traktor - Zu wenig Öl = Zeitverlust beim Wickeln...
- Seite 7 VariWrap S200 & S300 > Das Ballenwickeln Die Ballenwicklerspezialisten Öffnen Sie die Walzen des Schließen Sie die Walzen des Fahren Sie in den Ballen Wicklers Wicklers Gedrückt halten Gedrückt /einmal drücken halten Ende des Zyklus: Einfahren der Arme und Abschnitt der Folie...
- Seite 8 VariWrap S200 & S300 > Schmiernippel an der Maschine Die Ballenwicklerspezialisten > Schmiernippel im Gehäuse > Zahnradantrieb Regelmäßig fetten > Vorstreckergetriebe Regelmäßig fetten > Walzenaufhängung 2 Schmiernippel > Faltstempel Mehrere Schmiernippel > Messer Regelmäßig fetten > Walzenzylinder > Ballenaufsteller Schmiernippel 4 Schmiernippel >...
- Seite 9 Die Ballenwicklerspezialisten RDS + Elektrische Grundlagen VariWrap S200 & S300 www.itanco.com...
- Seite 10 - Maschinenmodell - Softwareversion - Maschinenausführung X2 = Zweiarm-Maschine Automatische Abläufe werden bei Tanco wie folgt gesteuert - Timer: Festgelegte Dauer einer Funktion, wie zum Beispiel Ballen Laden für 5 sek - Impulse: Zum Beispiel nach 2 Impulsen (Umdrehungen der Arme) wird die...
- Seite 11 - Tastenbelegung für den VariWrap S200 & S300 Modus: MANUELL > RDS Grundlagen Die Ballenwicklerspezialisten Weitere Hilfen für Wickelarm falten Messer öffnen Bedienereinstellungen Messer schließen Wickelarm strecken und RDS Bedienung siehe Ersteinführungshilfe + Langsame Rotation des Arms Bedienungsanleitung Taste zum Wechseln...
- Seite 12 VariWrap S200 & S300 Techniker Menü > RDS Grundlagen CODE 1 2 3 4 Die Ballenwicklerspezialisten Runter Hoch Enter Zurück Runter Hoch Enter Zurück Setzt alles auf Werkseinstellungen zurück...
- Seite 13 VariWrap S200 & S300 Technikermenü > RDS Grundlagen Ballenaufnahme Die Ballenwicklerspezialisten C&S Einstellungen Technikermenü -> Cut & Start (Messer) Einstellung Anzahl der Armumdrehungen, bis das Messer die Technikermenü -> Ballenaufnahme Impuls Offnen Impuls Folie los lässt Verzögerung einstellen, wann das Messer nach den...
- Seite 14 VariWrap S200 & S300 Technikermenü > RDS Grundlagen Wickeleinstellungen Die Ballenwicklerspezialisten Technikermenü -> Wickeleinstellungen Langs. Startzeit Sek Langsame Startzeit der Wickelumdrehungen am Anfang des Wickelvorgangs Verzögerung zwischen dem Beginn der vorletzten Runde und der ersten Geschwindigkeitsreduzierung des Langs. 2letzte R Wickelarms.
- Seite 15 VariWrap S200 & S300 Technikermenü > RDS Grundlagen Geschwindigkeitssetup Die Ballenwicklerspezialisten Technikermenü -> Geschw. Setup Langsame G. Geschwindigkeit der langsamen Wickelumdrehung Schnelle G. Geschwindigkeit der schnellen Wickelumdrehung Arm ruckwarts G. Geschwindigkeit der Rückwärtsbewegung des Arms Walzen G. Geschwindigkeit der Walzen...
- Seite 16 VariWrap S200 & S300 Technikermenü > RDS Grundlagen Folienrisssensor Die Ballenwicklerspezialisten Modellauswahl Technikermenü -> Modellauswahl Technikermenü -> Folienrisssensor Maschinentyp x2 X2 / X3 X2 = S200, X3 = S300 FRS Walzen Einstellung der Stoppzeit bei Wickeln 1.0 Sek Stop mit einer Rolle...
- Seite 17 VariWrap S200 & S300 Fehlercodes > RDS Grundlagen Die Ballenwicklerspezialisten Satelliten haben zu schnell gedreht Sicherheitsarm wurde ausgelöst Falsche Position der Wickelarme Folienriss eines Vorstreckers Batteriaspannung zu gering Folienriss von zwei Vorstreckern...
- Seite 18 VariWrap S200 & S300 Sensoren > RDS Grundlagen Die Ballenwicklerspezialisten Nummer Sensor > Faltsensor < Umdrehungssensor Sensor zur Überprüfung der Armfaltung Folienrisssensor 1 123 5 Error-Code Reset-Safety erscheint, wenn Magnet nicht Sicherheitssensor am Sensor ist Faltung/Arm Folienrisssensor 2 Folienrisssensor 3 - In den Automatikmodus wechseln - Diese Taste drücken:...
- Seite 19 VariWrap S200 & S300 > Elektrische Elemente Die Ballenwicklerspezialisten > RDS Kabel > Eletrische Schaltbox > Innenleben der eletrischen Box > RDS Kabelbelegung > Schleifring > 8-polige Büchse > Elektrische Verbindung...
- Seite 20 VariWrap S200 & S300 > Elektrisches System Die Ballenwicklerspezialisten Umdrehungssensor Elektrischer Steuerungsbox 8-poliger Schleifring 8-poliger Stecker Stecker 14 Ausgänge 6 Eingänge 5 Masse Anschlüsse für die Magnetventile 2 x 15 Amp. Folienrisssensor Entfaltungssensor Sicherungen Sensoren am Sicherheitsarm 3-poliger 37er RDS Stecker Stecker Autoladesensor (zur Zeit nicht verfügbar)
- Seite 21 VariWrap S200 & S300 > Elektrisches System Die Ballenwicklerspezialisten Elektrik, die hoch zum Schleifring geht Versorgung Ventilsteuerung Nummerierung: CON3 / CON6 etc… Ventilsteuerung Markierung, zu welchem Magnetventil es geht RDS Kabel Braun = Positiv Blau = Negativ Kabel, die zum Magneten gehen und...
- Seite 22 VariWrap S200 & S300 > Elektrisches System Die Ballenwicklerspezialisten > Der Schleifring übertragt die Signale auf die Arme > In ihm kann sich nach längerer Standzeit Flugrost bilden Grün Gelb Blau Schwarz Weiß Umdrehungssensor - Violet Grün– Folienrisssensor Masse – Gelb Rot–...
- Seite 23 VariWrap S200 & S300 > Elektrisches System Die Ballenwicklerspezialisten Verbinder ist über den Wickelarmen im Gehäuse Grün Am Faltpunkt der Arme im Gelb Schwarz Blau Gehäuse dort zu finden Weiß Sicherheitssensoren und Arme außeinander falten, dann Entfaltungssensor in Reihe sind sie sichtbar...
- Seite 24 VariWrap S200 & S300 > Elektrisches System Die Ballenwicklerspezialisten Tipp: Um einen Sicherheitssensor zu umgehen, stellen Sie eine Brücke zwischen dem roten und gelben Draht her. Wenn Sensor 3 nicht angezeigt wird und der Wickler im Automatikmodus nicht mit dem Wickelvorgang beginnen möchte ...
- Seite 25 VariWrap S200 & S300 > Elektrisches System Die Ballenwicklerspezialisten 8-Pin Stecker: Numerierung...
- Seite 26 Die Ballenwicklerspezialisten Hydraulik VariWrap S200 & S300 www.itanco.com...
- Seite 27 VariWrap S200 & S300 > Hydraulik Die Ballenwicklerspezialisten Hydraulischer Block Block für den Turm Elektrische Schaltbox Ventil für die Stickstoffblase Ölfilter mit proportionale Verschmutzungsanzeige Steuerung...
- Seite 28 VariWrap S200 & S300 > Hydraulik Block für den Turm: Die Ballenwicklerspezialisten V25 – Begrenzt das Antriebsmoment des Arms V26 – Führt einen stufenweisen Stopp des Wickelns aus V27 – Bremsventil V8 – Rücklaufventil Block für den Turm 270 Bar...
- Seite 29 VariWrap S200 & S300 > Hydraulik Die Ballenwicklerspezialisten Wenn der Ballenaufsteller zu wenig Kraft hat, bitte die folgenden Ventile gleichmäßig etwas herein drehen: Beachte: Das rechte Ventil frontal vorm Block muss immer etwas weiter heraus gedreht sein, als das an der linken...
- Seite 30 VariWrap S200 & S300 > Hydraulik Die Ballenwicklerspezialisten Wenn die Folie beim Einfalten der Arme reißt, bitte wie folgt vorgehen: Der Prozess der Faltung muss langsam ablaufen und sehr gleichmäßig Ein abruptes Stoppen und Wiederbeschleunigen der Arme kann zu einem Folienriss führen •...
- Seite 31 VariWrap S200 & S300 > Hydraulik Die Ballenwicklerspezialisten Drehgelenk - Ein Drehgelenk für die Versorgung des Hydraulikzylinders zum Entfalten durch hydraulischen Druck mit Unterstützung der Stickstoffblase Druck, wenn die Zylinderstange ausgefahren ist = 40 bar Druck, wenn der Zylinder eingefahren ist = 70 bar So verändern Sie den Druck der Stickstoffblase...
- Seite 32 VariWrap S200 & S300 > Hydraulik Die Ballenwicklerspezialisten...
