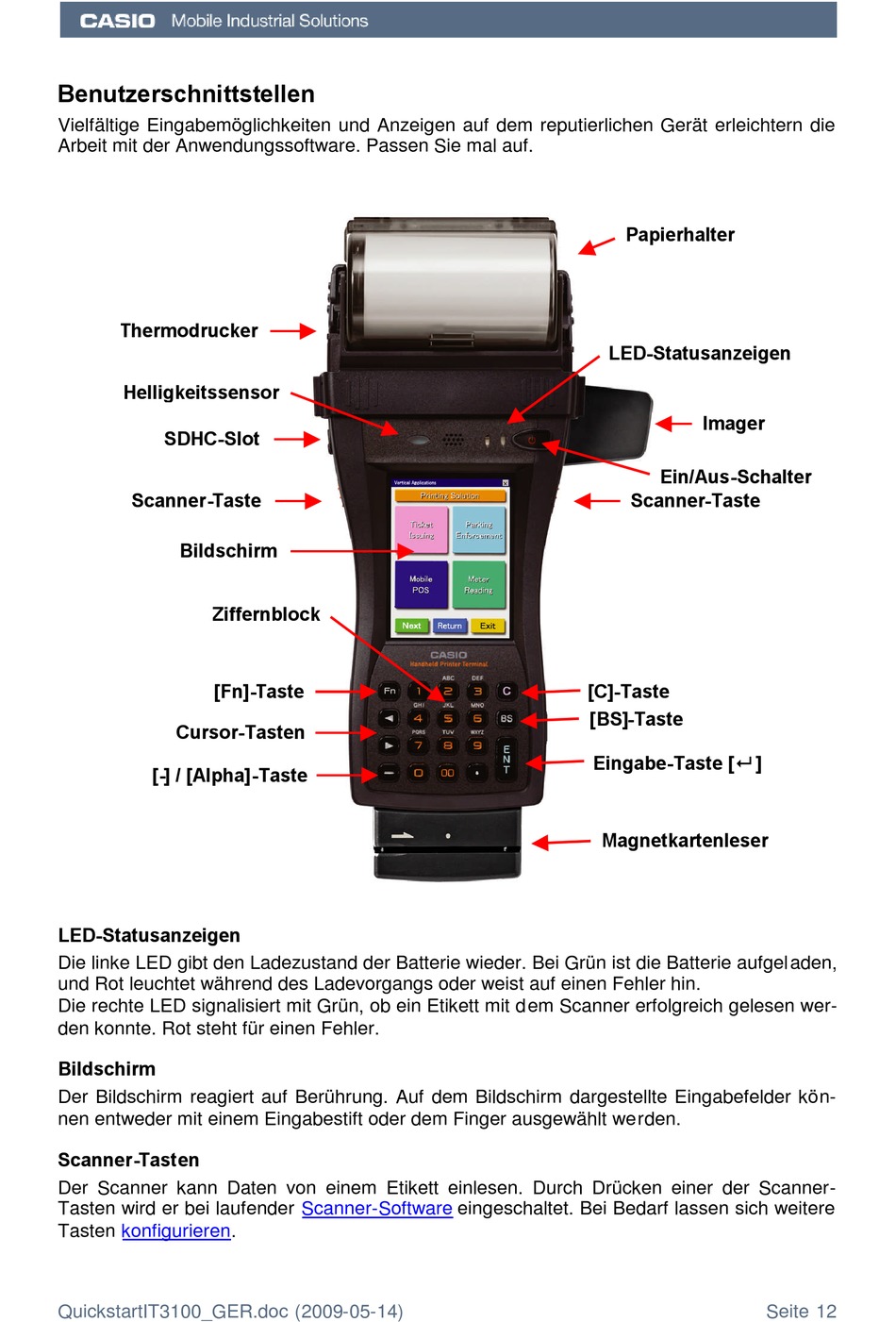

Benutzerschnittstellen
Vielfältige Eingabemöglichkeiten und Anzeigen auf dem reputierlichen Gerät erleichtern die
Arbeit mit der Anwendungssoftware. Passen Sie mal auf.
Papierhalter
Thermodrucker
LED-Statusanzeigen
Helligkeitssensor
Imager
SDHC-Slot
Ein/Aus-Schalter
Scanner-Taste
Scanner-Taste
Bildschirm
Ziffernblock
[Fn]-Taste
[C]-Taste
[BS]-Taste
Cursor-Tasten
Eingabe-Taste []
[-] / [Alpha]-Taste
Magnetkartenleser
LED-Statusanzeigen
Die linke LED gibt den Ladezustand der Batterie wieder. Bei Grün ist die Batterie aufgel aden,
und Rot leuchtet während des Ladevorgangs oder weist auf einen Fehler hin.
Die rechte LED signalisiert mit Grün, ob ein Etikett mit dem Scanner erfolgreich gelesen wer-
den konnte. Rot steht für einen Fehler.
Bildschirm
Der Bildschirm reagiert auf Berührung. Auf dem Bildschirm dargestellte Eingabefelder kön-
nen entweder mit einem Eingabestift oder dem Finger ausgewählt werden.
Scanner-Tasten
Der Scanner kann Daten von einem Etikett einlesen. Durch Drücken einer der Scanner-
Tasten wird er bei laufender
Scanner-Software
eingeschaltet. Bei Bedarf lassen sich weitere
Tasten konfigurieren.
QuickstartIT3100_GER.doc (2009-05-14)
Seite 12
