Getac F110 Benutzerhandbuch Seite 6

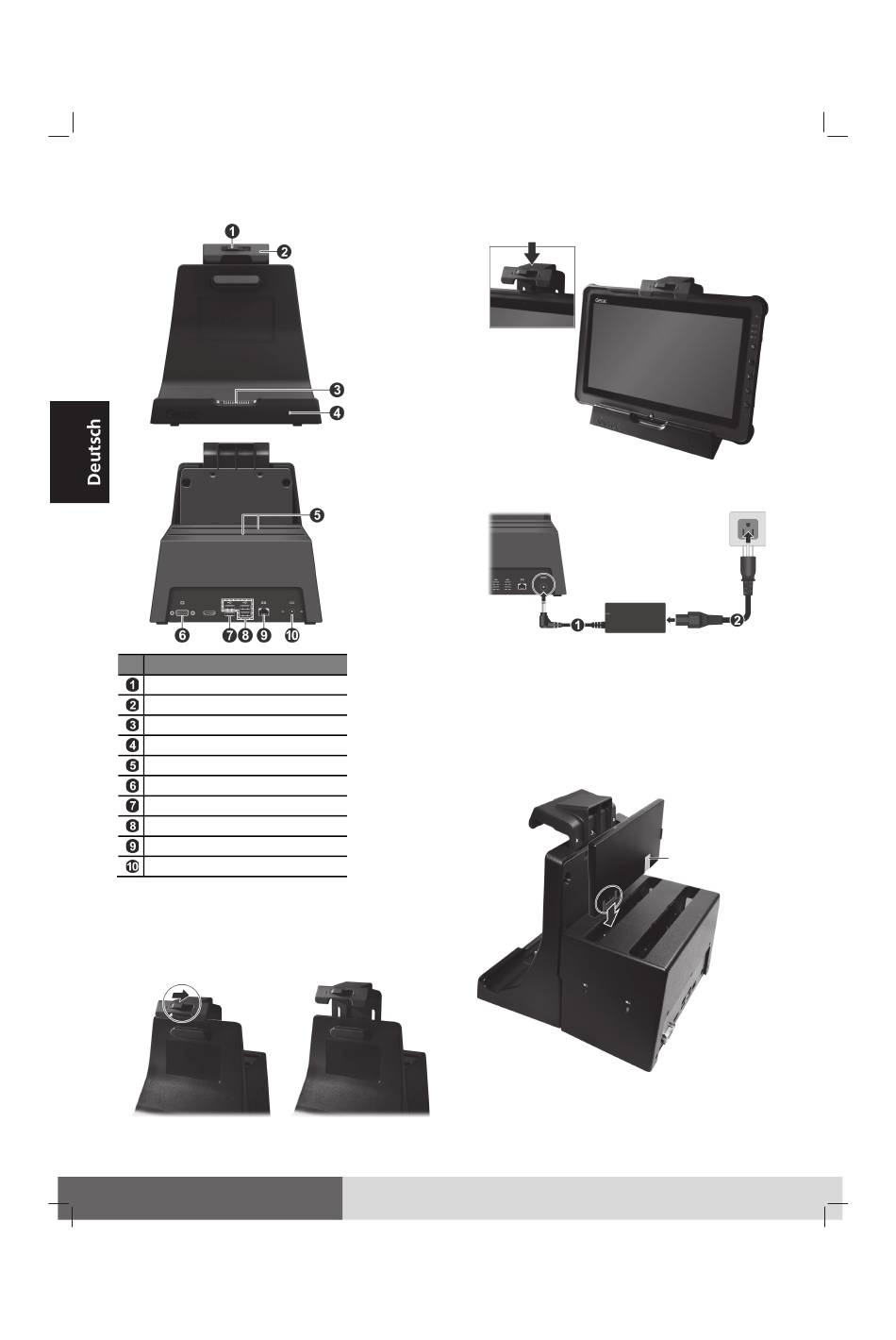

Komponentenbeschreibung
Nr. Komponente
Freigaberiegel
Halteklammer
Docking Anschluss
Gleichspannungseingang-LED
Akkufach
VGA-Anschluss
USB-3.0-Anschluss
USB-2.0-Anschluss
RJ45-Anschluss
Netzanschluss
Installationn
1. Drücken Sie den Freigaberiegel nach rechts.
Die Halteklemme schiebt sich langsam nach
oben.
4
2. Platzieren Sie F110 am Dock. Drücken Sie die
Halteklemme nach unten, bis sie hörbar ein-
rastet.
3. Schließen Sie das Netzteil wie nachstehend
abgebildet an.
Das LED des Gleichspannungseingangs leuch-
tet auf, was anzeigt, dass das Gerät an die
Stromversorgung angeschlossen ist.
Akku(s) einsetzen
Richten Sie den Anschluss des Akkus am An-
schluss des Akkufachs aus und setzen Sie den
Akku in das Fach ein.
ACHTUNG: Halten Sie den Gummistreifen beim
Einsetzen des Akkus in einer nach oben geklapp-
ten Position. Bei Nichtbeachtung kann ein zusam-
mengedrückter Streifen im Akkufach zu einem
schwachen Kontakt des Akkuanschlusses führen.
Gummistreifen nach
oben klappen.
