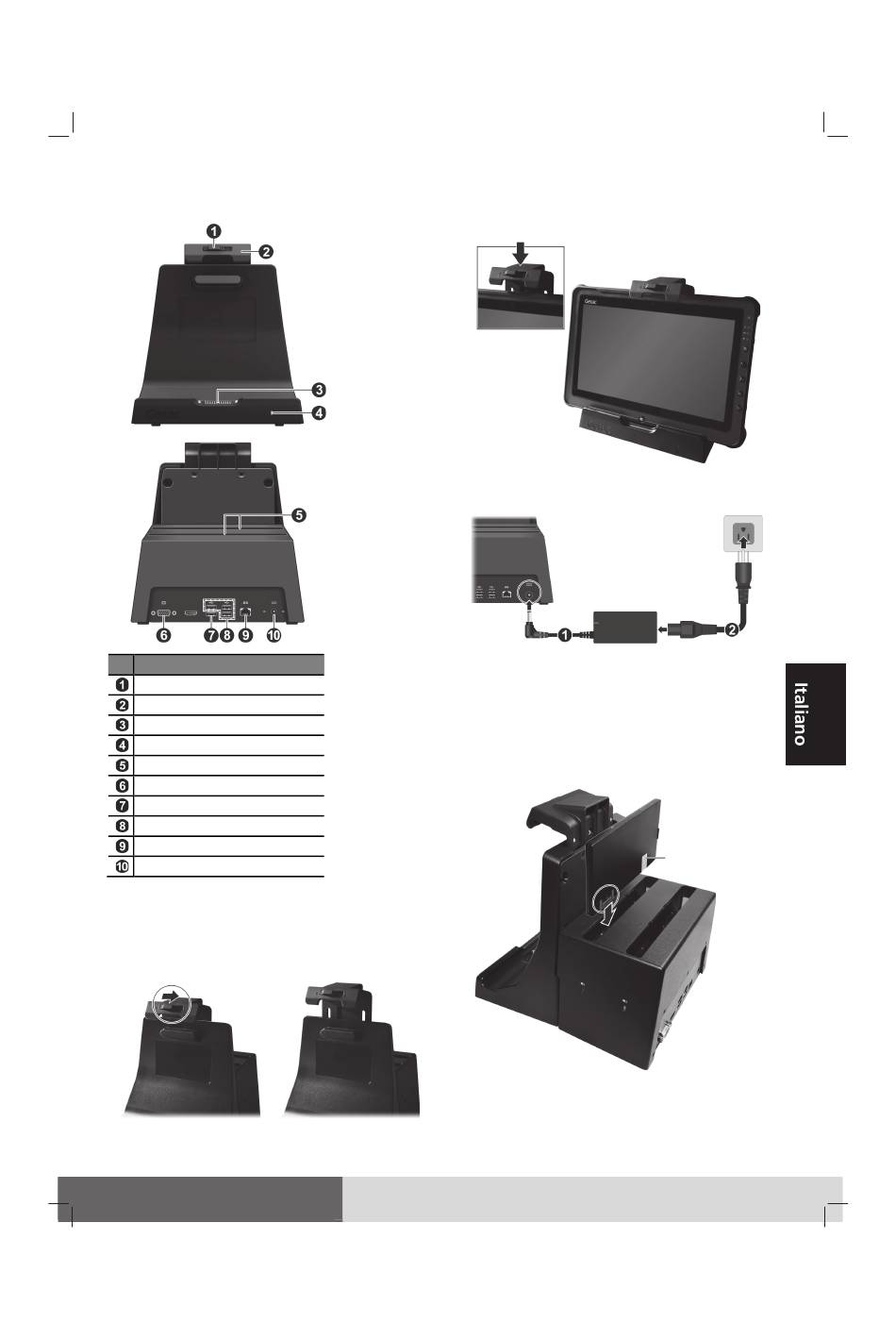

Identificazione dei component
Rif Componente
Gancio di rilascio
Fascetta di fissaggio
Connettore dock
LED di ingress CC
Alloggio della batteria
Connettore VGA
Porta USB 3.0
Porta USB 2.0
Connettore RJ45
Connettore alimentazione
Installation
1. Spingere il gancio di rilascio verso destra. La
fascetta di fissaggio scorre lentamente verso
l'alto.
2. Posizionare F110 sul dock. Premere verso il
basso la fascetta di fissaggio finché non scatta
in posizione.
3. Collegare l'adattatore CA come mostrato di
seguito.
Il LED DC-In si accende, indicando che l'ali-
mentazione è collegata.
Carica della batteria
Allineare il connettore della batteria con il
connettore dell'alloggio della batteria e inse-
rire la batteria nell'alloggio.
AVVERTENZA: Durante l'inserimento della batte-
ria, mantenere il nastro in posizione sollevata.
Se lasciato incustodito, un nastro schiacciato
all'interno dell'alloggio batteria può causare un
contatto inadeguato del connettore della batteria.
Sollevare il
nastro.
