M2_1~3: M.2 Steckplätze (Key M)
Installation eines M.2 Moduls
1. Lösen Sie die Schraube des M.2-SHIELD FROZR.
2. Entfernen Sie den M.2 SHIELD FROZR an und entfernen Sie die Schutzfolie von
den Wärmeleitpads.
2
3. Jeder M.2-Steckplatz ist mit einem Abstandhalter ausgestattet. Zur Vermeidung
von Schäden der M.2 SSD: Wenn die M.2-SSD dieselbe Länge wie der M.2-
Steckplatz aufweist, entfernen Sie den Abstandhalter unter der M.2-SSD.
4. Auf der M.2-Platte befinden sich zwei Wärmeleitpads. Das Wärmeleitpad 2 ist auf
der M.2-Platine befestigt und sollte nicht entfernt werden.
Bei beidseitigen M.2 SSDs entfernen Sie das Wärmeleitpad 1 und den Schutzfilm
vollständig.
Bei einseitiger M.2 SSD entfernen Sie zwei Schutzfolien des Wärmeleitpad-1.
Kleben Sie dann das Wärmeleitpad 1 auf das Wärmeleitpad 2.
24

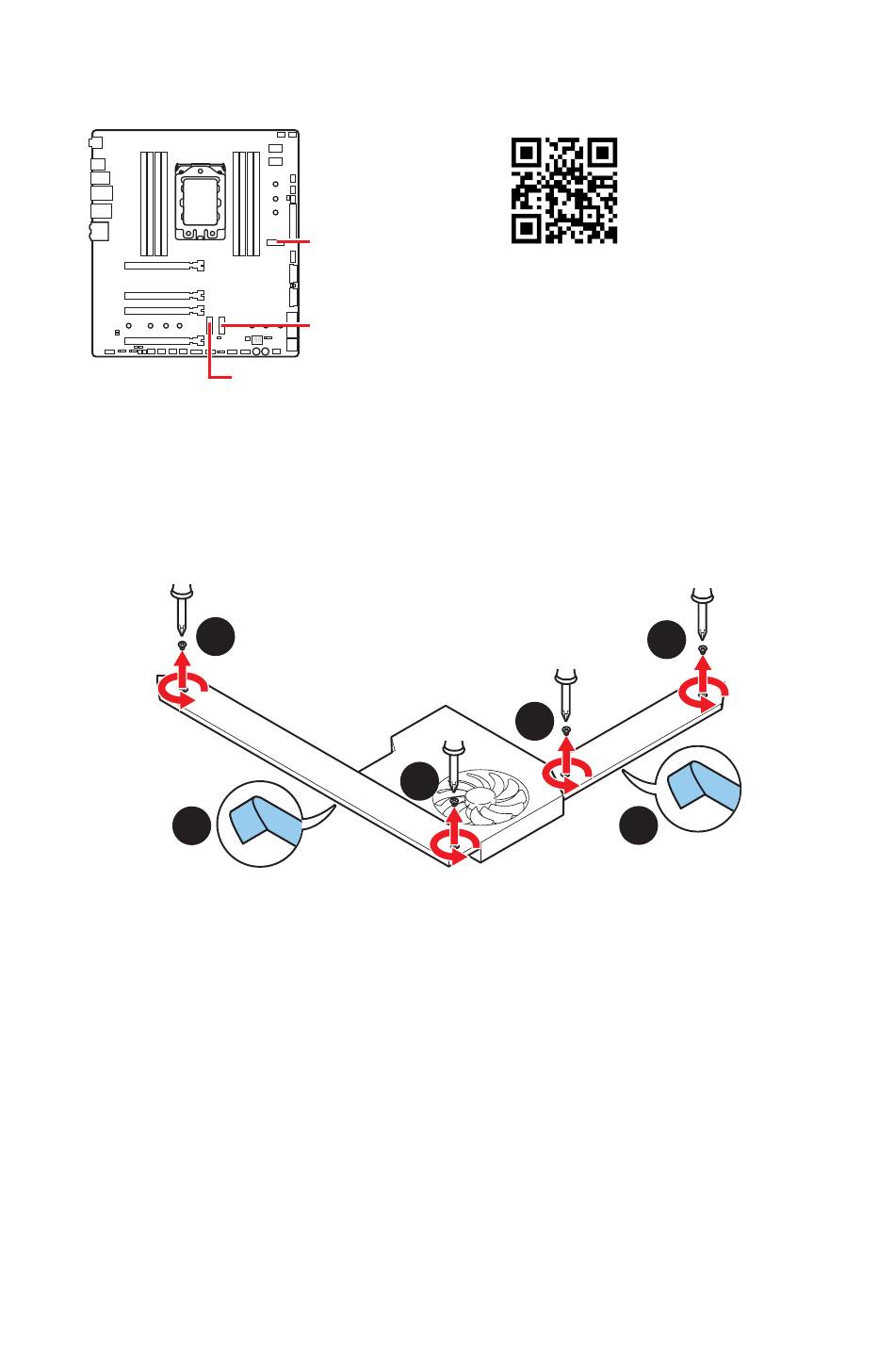

Übersicht der Komponenten
M2_3 (PCH)
M2_1 (CPU)
M2_2 (CPU)
1
⚽
Video-Demonstration
Eine anschauliche Darstellung zur
Installation eines M.2 Moduls finden Sie im
Video:
http://youtu.be/JCTFABytrYA
