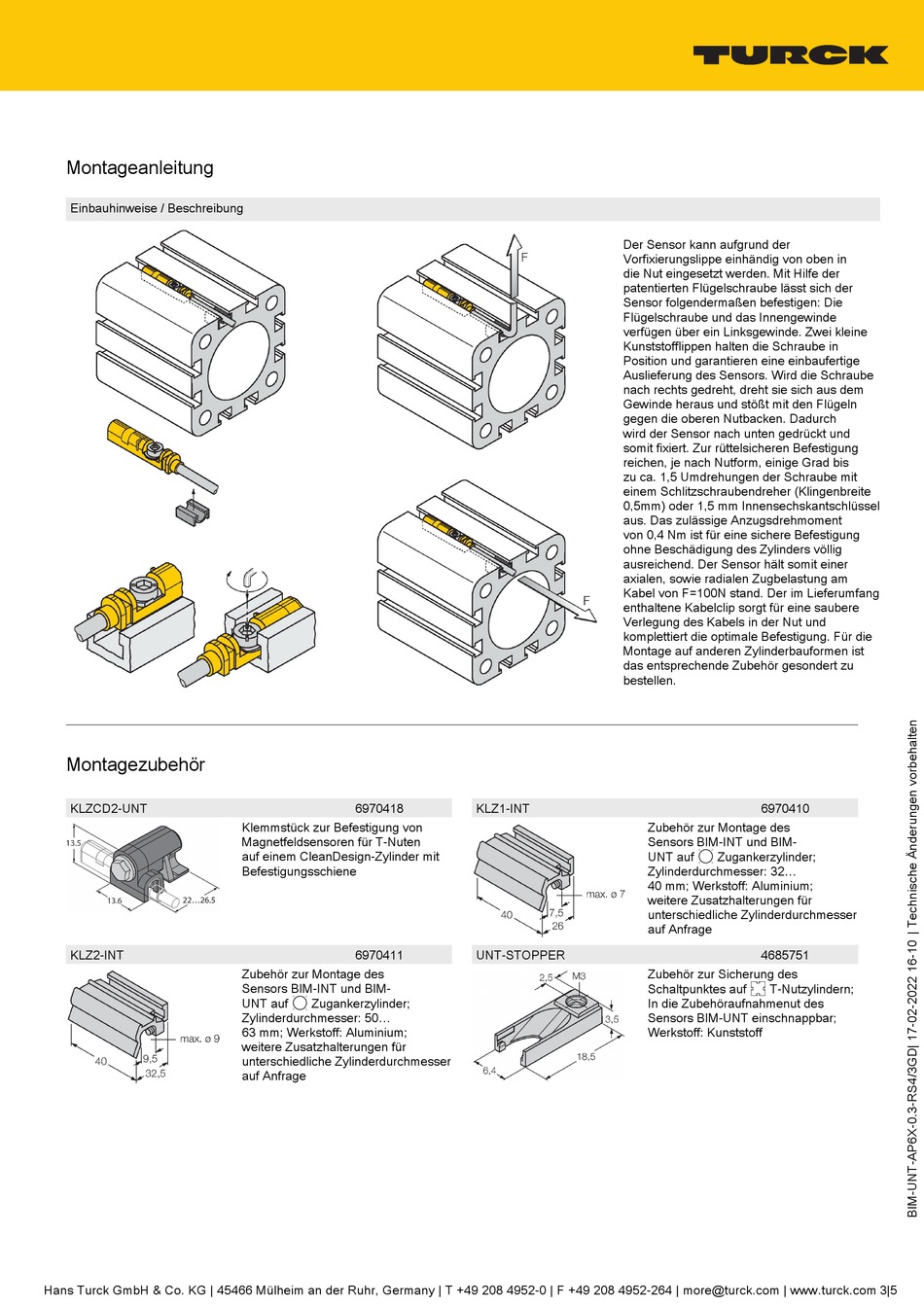

Montageanleitung
Einbauhinweise / Beschreibung
Montagezubehör
KLZCD2-UNT
KLZ2-INT
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 3|5
6970418
Klemmstück zur Befestigung von
Magnetfeldsensoren für T-Nuten
auf einem CleanDesign-Zylinder mit
Befestigungsschiene
6970411
Zubehör zur Montage des
Sensors BIM-INT und BIM-
UNT auf F Zugankerzylinder;
Zylinderdurchmesser: 50...
63 mm; Werkstoff: Aluminium;
weitere Zusatzhalterungen für
unterschiedliche Zylinderdurchmesser
auf Anfrage
Der Sensor kann aufgrund der
Vorfixierungslippe einhändig von oben in
die Nut eingesetzt werden. Mit Hilfe der
patentierten Flügelschraube lässt sich der
Sensor folgendermaßen befestigen: Die
Flügelschraube und das Innengewinde
verfügen über ein Linksgewinde. Zwei kleine
Kunststofflippen halten die Schraube in
Position und garantieren eine einbaufertige
Auslieferung des Sensors. Wird die Schraube
nach rechts gedreht, dreht sie sich aus dem
Gewinde heraus und stößt mit den Flügeln
gegen die oberen Nutbacken. Dadurch
wird der Sensor nach unten gedrückt und
somit fixiert. Zur rüttelsicheren Befestigung
reichen, je nach Nutform, einige Grad bis
zu ca. 1,5 Umdrehungen der Schraube mit
einem Schlitzschraubendreher (Klingenbreite
0,5mm) oder 1,5 mm Innensechskantschlüssel
aus. Das zulässige Anzugsdrehmoment
von 0,4 Nm ist für eine sichere Befestigung
ohne Beschädigung des Zylinders völlig
ausreichend. Der Sensor hält somit einer
axialen, sowie radialen Zugbelastung am
Kabel von F=100N stand. Der im Lieferumfang
enthaltene Kabelclip sorgt für eine saubere
Verlegung des Kabels in der Nut und
komplettiert die optimale Befestigung. Für die
Montage auf anderen Zylinderbauformen ist
das entsprechende Zubehör gesondert zu
bestellen.
KLZ1-INT
Zubehör zur Montage des
Sensors BIM-INT und BIM-
UNT auf F Zugankerzylinder;
Zylinderdurchmesser: 32...
40 mm; Werkstoff: Aluminium;
weitere Zusatzhalterungen für
unterschiedliche Zylinderdurchmesser
auf Anfrage
UNT-STOPPER
Zubehör zur Sicherung des
Schaltpunktes auf N T-Nutzylindern;
In die Zubehöraufnahmenut des
Sensors BIM-UNT einschnappbar;
Werkstoff: Kunststoff
6970410
4685751
