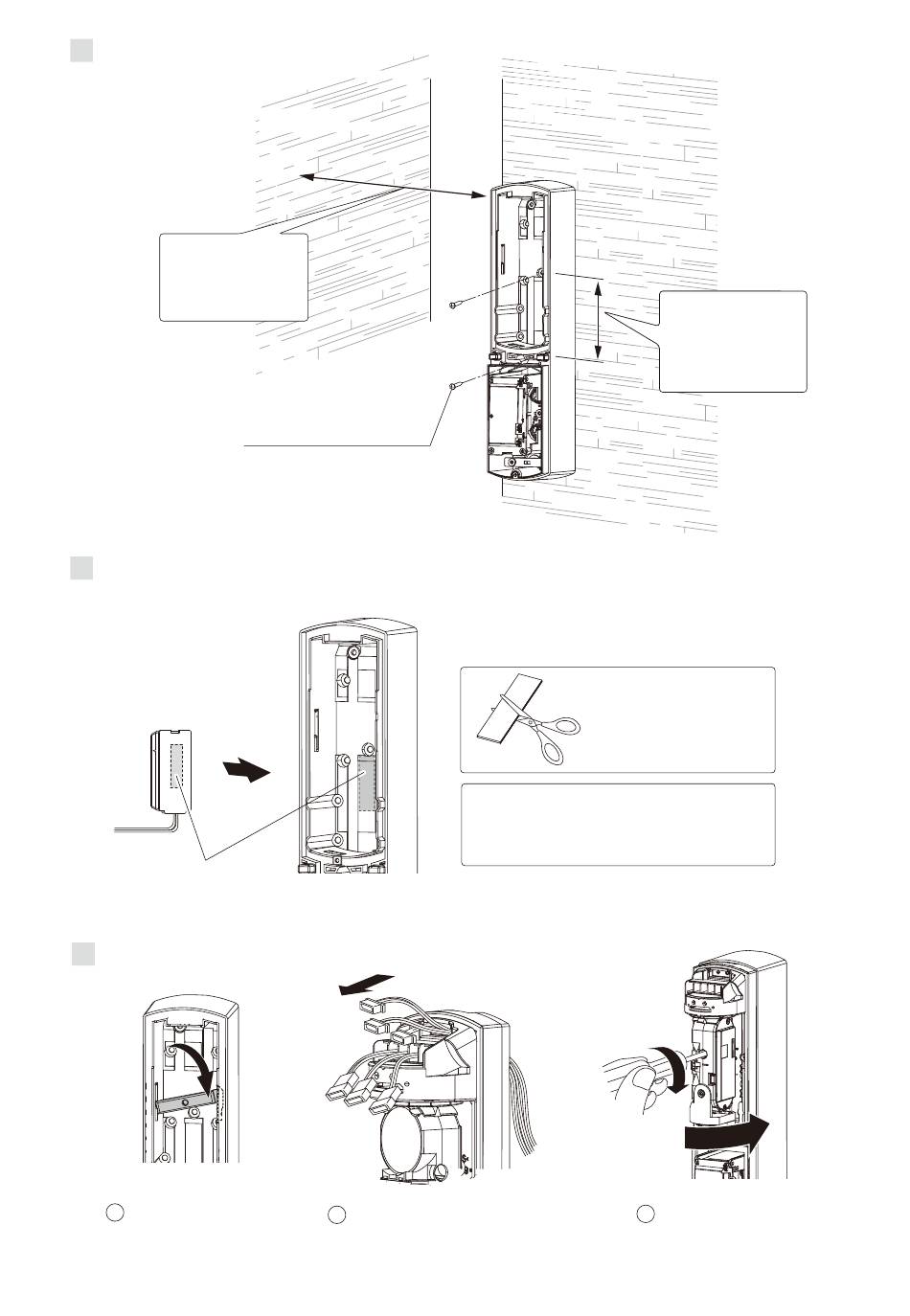

Montieren Sie das Rückkasten an der Wand.
2
Abstand von
der Seitenwand:
mindestens 1 m
Befestigen Sie die Drahtlossender mittels Klettband im Rückkasten.
3
Weitere Informationen zur Verkabelung finden Sie im Abschnitt 3-5 „VERKABELUNG" .
Klettband
Installieren Sie das Grundgerät.
4
1
1 Installieren Sie die
Montagehalterung im
Rückkasten.
Seitenwand
4x20 Blechschrauben
(mit Gummidichtung)
2 Führen Sie die drei Stecker
des Gehäuses durch die
Aussparungen auf der
Oberseite des Grundgerät.
Schneiden Sie das im
Lieferumfang enthaltene
Klettband auf die
gewünschte Länge zu
und befestigen Sie es.
Hinweis>>
• Bei Verwendung von BCU-5 (optional),
siehe Bedienungsanleitung BCU-5.
2
DE-6
Abstand: 83,5 mm
Verbindung mit
einem elektrischen
Anschlusskasten
3
4
3
Ziehen Sie die
Befestigungsschraub an
und drehen Sie die
Optikeinheit um 90°.
