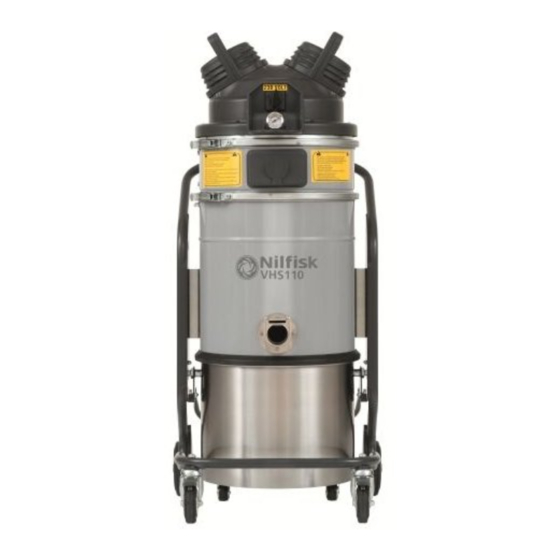

Nilfisk VHS110 Z22 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für VHS110 Z22:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 63

Quicklinks

Diese Anleitung herunterladen
VHS110 Z22
Instructions for use

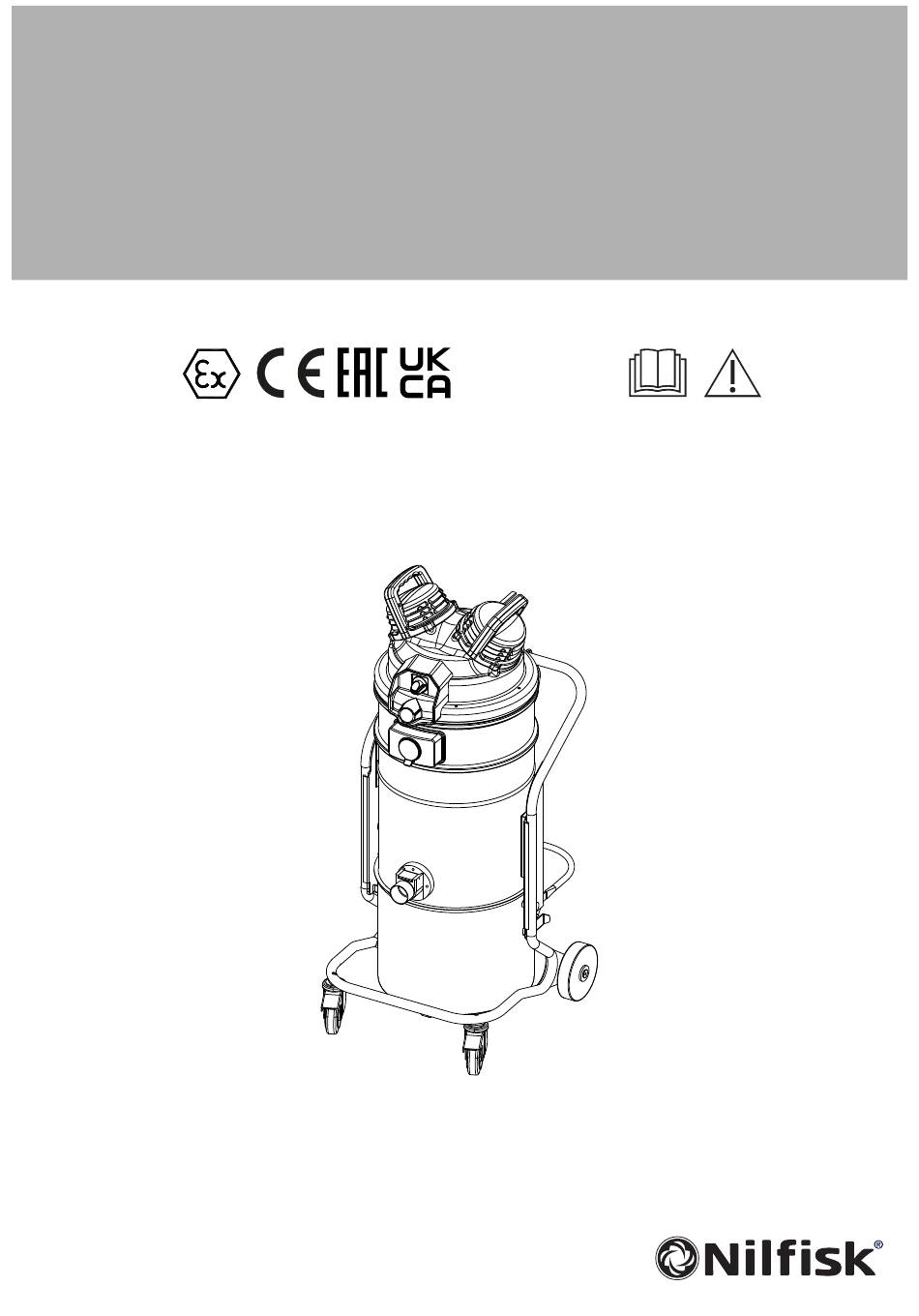

C421 IT-GB-FR-DE-ES
EDITION 11/2022
MANUALE DI ISTRUZIONI
INSTRUCTIONS MANUAL
MANUEL D'INSTRUCTIONS
BETRIEBSANLEITUNG
MANUAL DE INSTRUCCIONES
IT
Italian
GB
English
FR
French
DE
Deutsch
ES
Spanish
