7 Tragen Sie auf der Montagefläche um jedes Montageloch eine geringe Menge seewassertaugliches
Dichtungsmittel auf.

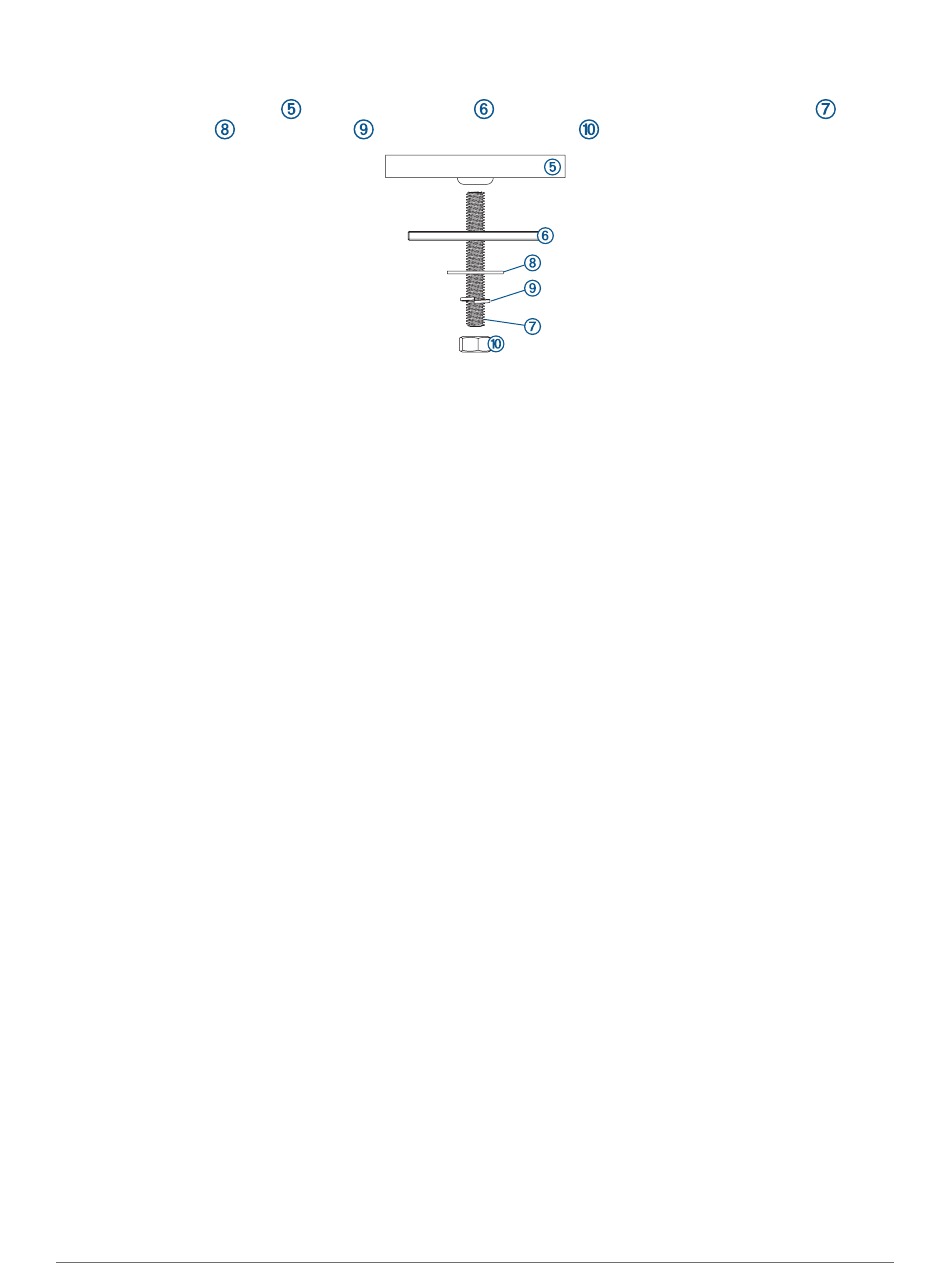

8 Befestigen Sie das Radom
Unterlegscheiben
, die Federringe
9 Ziehen Sie die Muttern mit einem Drehmomentschlüssel an. Das Drehmoment sollte 13,7 bis 18,6 Nm (10 bis
14 lbf-in) betragen.
Hinweise zur Verkabelung und für Verbindungen
Möglicherweise müssen 32 mm (1
Nachdem die Kabel verlegt wurden, müssen Sie seewassertaugliches Dichtungsmittel auf das Loch auftragen,
damit die Stelle wasserdicht ist.
Für Durchführöffnungen an sichtbaren Stellen erhalten Sie Kabeltüllen (32 mm/1
Händler vor Ort oder unter
• Bei Bedarf können Sie die Tülle zuschneiden, damit Sie mehrere Kabel durch dasselbe Loch verlegen können.
• Die optionale Tülle ist NICHT wasserdicht. Nachdem die Kabel verlegt wurden, müssen Sie
seewassertaugliches Dichtungsmittel auf die Tülle auftragen, damit die Stelle wasserdicht versiegelt ist.
Beachten Sie beim Installieren der Kabel die folgenden Hinweise.
• Verwenden Sie im Interesse der Sicherheit geeignete Kabelbinder, Befestigungsteile und Dichtungsmittel,
wenn Sie das Kabel verlegen und es durch Schotts und Decks führen.
• Verlegen Sie Kabel nicht in der Nähe von beweglichen Objekten, Wärmequellen mit hoher Abstrahlung oder
durch Durchgänge und Bilgen.
• Damit es nicht zu Interferenzen mit anderen Geräten kommt, sollten Netzwerk- und Netzkabel nicht parallel
zu anderen Kabeln wie Funkantennen- oder Netzkabeln verlegt werden. Ist dies nicht möglich, schirmen Sie
die Kabel mit einem Kabelkanal aus Metall oder einer Störstromabschirmung ab.
• Installieren Sie das Netzkabel so nah wie möglich an der Batterie.
◦ Falls das Netzkabel verlängert werden muss, ist eine Leitung mit dem entsprechenden Leitungsquerschnitt
zu verwenden
(Verlängerung des Netzkabels,
◦ Falsch verlängerte Kabel können zu Fehlfunktionen des Radars führen, da die Stromübertragung nicht
ausreicht.
6
an der Montagefläche
und die Sechskantmuttern
1
/
Zoll) große Löcher zum Verlegen der Kabel gebohrt werden.
4
garmin.com/accessories/cable_grommets
Seite 7).
. Verwenden Sie dazu die Gewindestangen
.
1
/
(optional).
, die
Zoll) bei Ihrem Garmin
4
