DIS-100 Anleitung zur Installation und Inbetriebnahme
Wandmontage Pfostenmontage

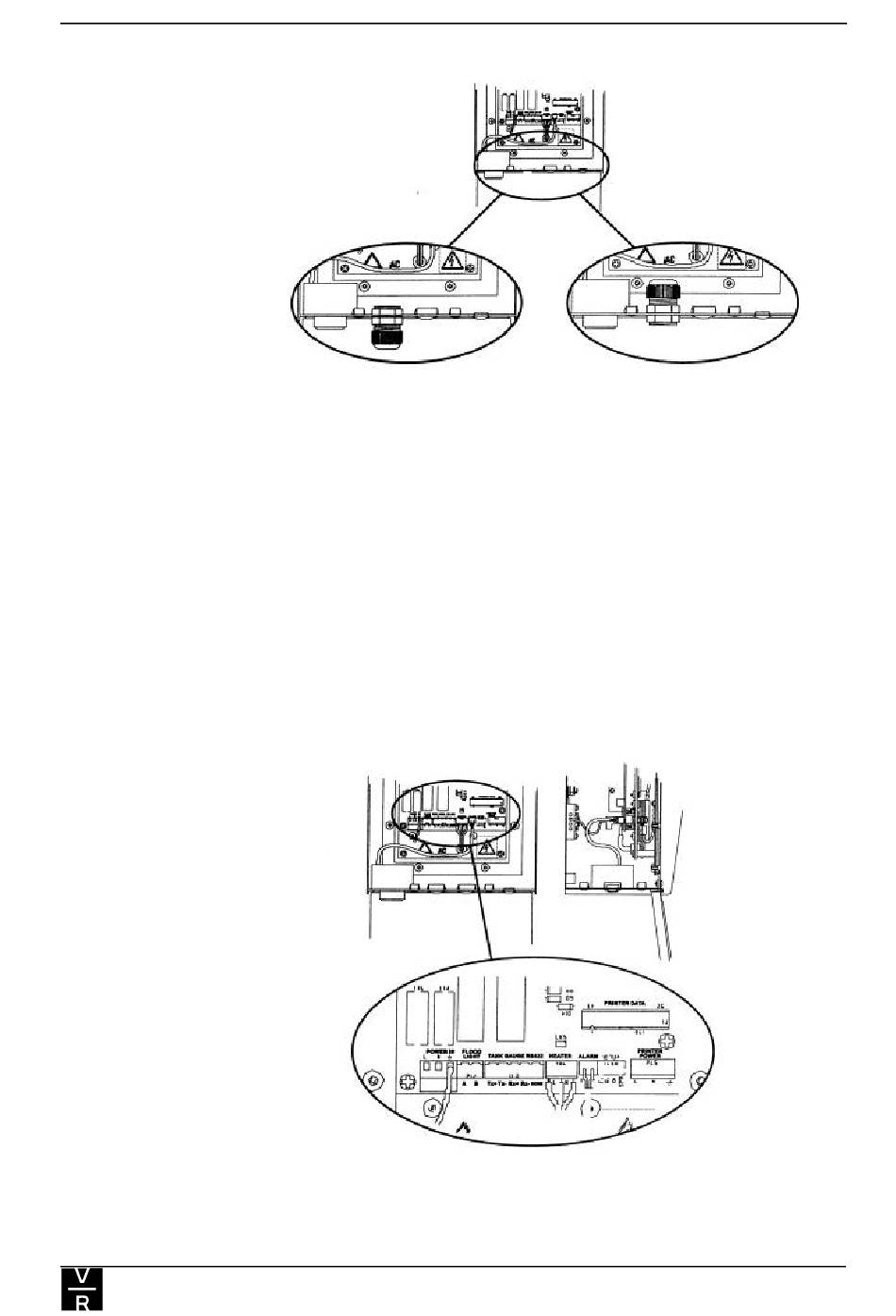

Abb.5: Montage der Kabeldurchführungen.
Bei der Pfostenmontage sind die vier kleinen Blindstopfen im Zentrum des
Gerätebodens zu entfernen. Führen Sie die Daten- Bzw. Stromkabel in das
Gerät ein, bevor Sie es auf dem Pfosten befestigen. Befestigen Sie das
Gerät mit den mitgelieferten M8 Befestigungsmuttern.
Der Schutzleiter der Stromzuführung, sollte entgegen den stromführenden
Adern, nicht direkt an den Anschlußstecker sondern auf die Potentialschiene
an der Geräterückseite angeschlossen werden.
Der zweipolige Stecker dient zum Anschluß der Steuerleitung der
Beleuchtungskontrolle.
Die Datenleitung zur Steuerkonsole ist entsprechend dem Abschnitt 7.3 an
den 5-poligen Datenstecker anzuschließen.
Abb.6: Die DIS-100 Anschlüsse
