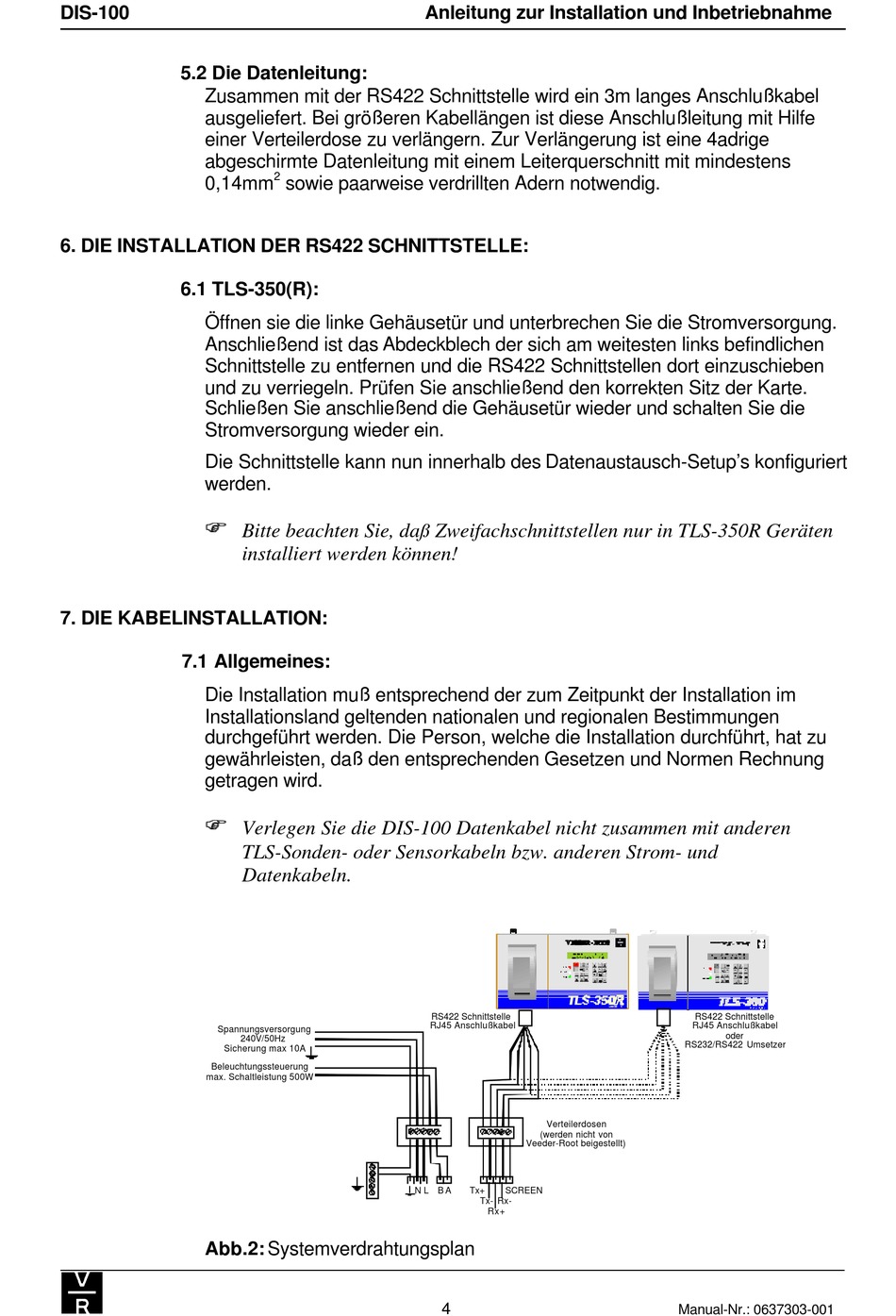

Die Datenleitung; Die Kabelinstallation - Veeder-Root Dis-100 Anleitung Zur Installation Und Inbetriebnahme

DIS-100

5.2 Die Datenleitung:

Zusammen mit der RS422 Schnittstelle wird ein 3m langes Anschlußkabel
ausgeliefert. Bei größeren Kabellängen ist diese Anschlußleitung mit Hilfe
einer Verteilerdose zu verlängern. Zur Verlängerung ist eine 4adrige
abgeschirmte Datenleitung mit einem Leiterquerschnitt mit mindestens
0,14mm
6. DIE INSTALLATION DER RS422 SCHNITTSTELLE:
6.1 TLS-350(R):
Öffnen sie die linke Gehäusetür und unterbrechen Sie die Stromversorgung.
Anschließend ist das Abdeckblech der sich am weitesten links befindlichen
Schnittstelle zu entfernen und die RS422 Schnittstellen dort einzuschieben
und zu verriegeln. Prüfen Sie anschließend den korrekten Sitz der Karte.
Schließen Sie anschließend die Gehäusetür wieder und schalten Sie die
Stromversorgung wieder ein.
Die Schnittstelle kann nun innerhalb des Datenaustausch-Setup's konfiguriert
werden.
F F

7. DIE KABELINSTALLATION:

7.1 Allgemeines:
Die Installation muß entsprechend der zum Zeitpunkt der Installation im
Installationsland geltenden nationalen und regionalen Bestimmungen
durchgeführt werden. Die Person, welche die Installation durchführt, hat zu
gewährleisten, daß den entsprechenden Gesetzen und Normen Rechnung
getragen wird.
F F
Spannungsversorgung
Sicherung max 10A
Beleuchtungssteuerung
max. Schaltleistung 500W
Abb.2: Systemverdrahtungsplan
2
sowie paarweise verdrillten Adern notwendig.
Bitte beachten Sie, daß Zweifachschnittstellen nur in TLS-350R Geräten
installiert werden können!
Verlegen Sie die DIS-100 Datenkabel nicht zusammen mit anderen
TLS-Sonden- oder Sensorkabeln bzw. anderen Strom- und
Datenkabeln.
240V/50Hz
Anleitung zur Installation und Inbetriebnahme
RS422 Schnittstelle
RJ45 Anschlußkabel
Verteilerdosen
(werden nicht von
Veeder-Root beigestellt)
N L B A Tx+ SCREEN
Tx- Rx-
Rx+
4
RS422 Schnittstelle
RJ45 Anschlußkabel
oder
RS232/RS422 Umsetzer
Manual-Nr.: 0637303-001
