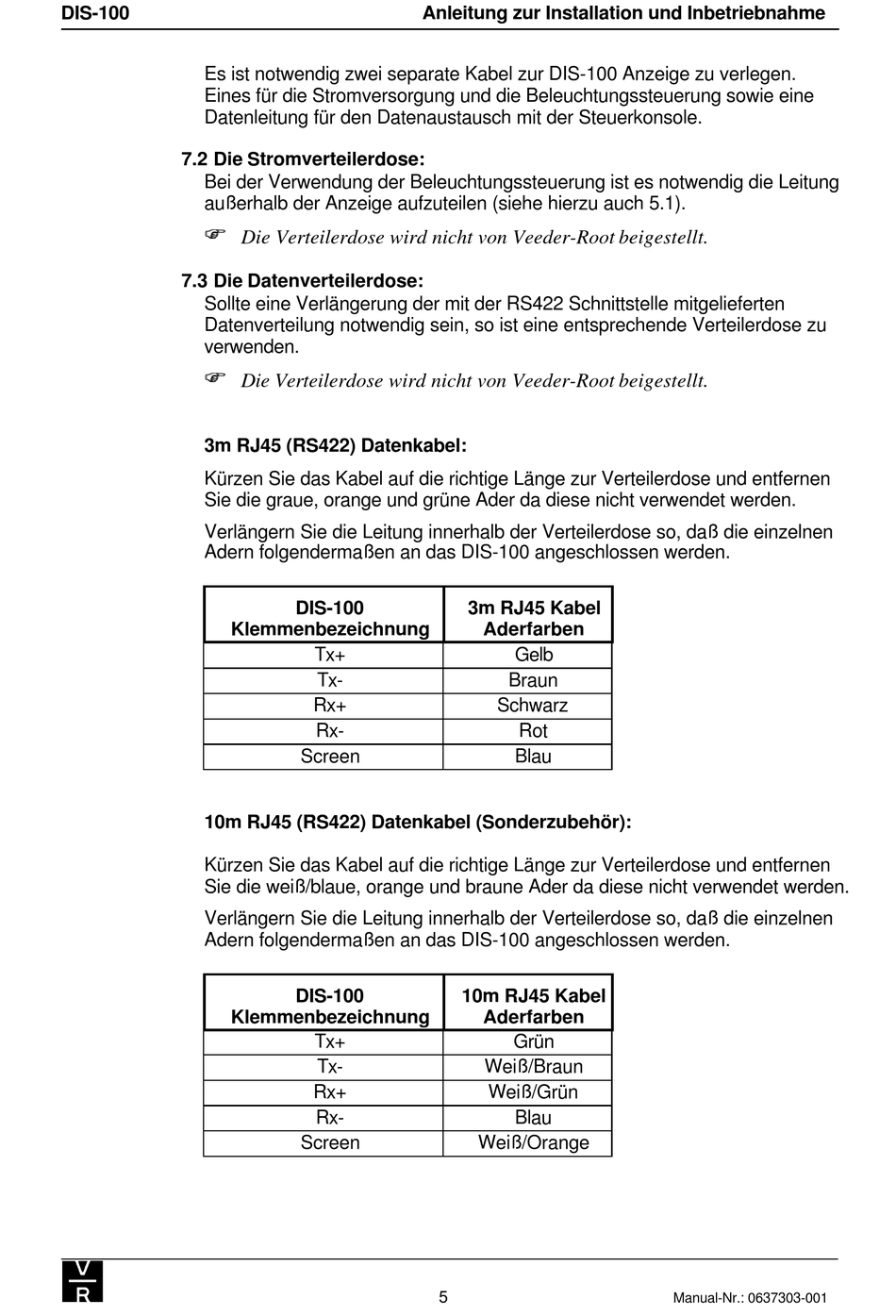

DIS-100
Es ist notwendig zwei separate Kabel zur DIS-100 Anzeige zu verlegen.
Eines für die Stromversorgung und die Beleuchtungssteuerung sowie eine
Datenleitung für den Datenaustausch mit der Steuerkonsole.

7.2 Die Stromverteilerdose:

Bei der Verwendung der Beleuchtungssteuerung ist es notwendig die Leitung
außerhalb der Anzeige aufzuteilen (siehe hierzu auch 5.1).
F F

7.3 Die Datenverteilerdose:

Sollte eine Verlängerung der mit der RS422 Schnittstelle mitgelieferten
Datenverteilung notwendig sein, so ist eine entsprechende Verteilerdose zu
verwenden.
F F
3m RJ45 (RS422) Datenkabel:
Kürzen Sie das Kabel auf die richtige Länge zur Verteilerdose und entfernen
Sie die graue, orange und grüne Ader da diese nicht verwendet werden.
Verlängern Sie die Leitung innerhalb der Verteilerdose so, daß die einzelnen
Adern folgendermaßen an das DIS-100 angeschlossen werden.
10m RJ45 (RS422) Datenkabel (Sonderzubehör):
Kürzen Sie das Kabel auf die richtige Länge zur Verteilerdose und entfernen
Sie die weiß/blaue, orange und braune Ader da diese nicht verwendet werden.
Verlängern Sie die Leitung innerhalb der Verteilerdose so, daß die einzelnen
Adern folgendermaßen an das DIS-100 angeschlossen werden.
Die Verteilerdose wird nicht von Veeder-Root beigestellt.
Die Verteilerdose wird nicht von Veeder-Root beigestellt.
DIS-100
Klemmenbezeichnung
Tx+
Tx-
Rx+
Rx-
Screen
DIS-100
Klemmenbezeichnung
Tx+
Tx-
Rx+
Rx-
Screen
Anleitung zur Installation und Inbetriebnahme
3m RJ45 Kabel
Aderfarben
Gelb
Braun
Schwarz
Rot
Blau
10m RJ45 Kabel
Aderfarben
Grün
Weiß/Braun
Weiß/Grün
Blau
Weiß/Orange
5
Manual-Nr.: 0637303-001
