Überprüfen Sie vor dem Verschließen der Anzeige, daß bei der Drucker-
version der Anzeige die beiden Druckerkabel richtig eingesteckt sind.

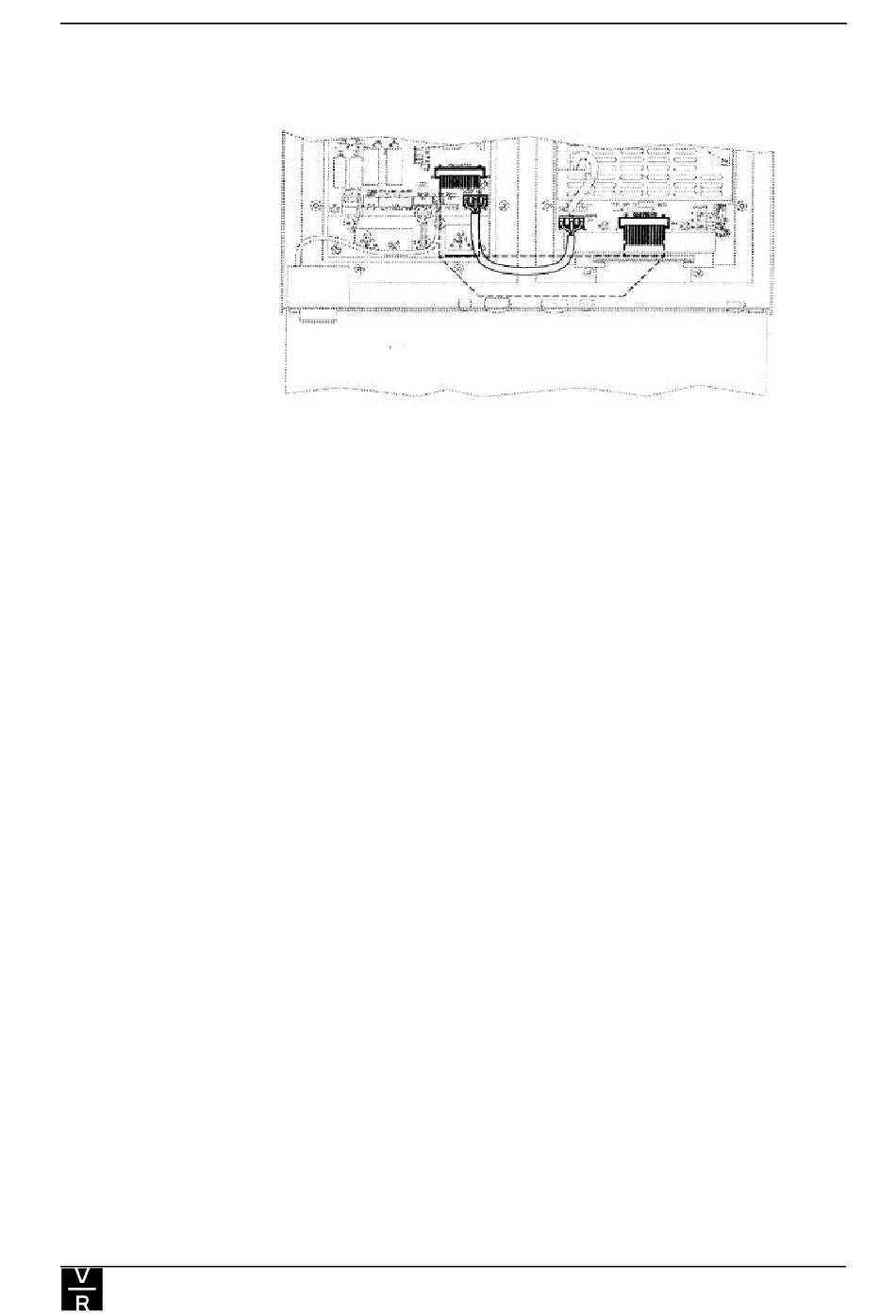

Abb.7: Die Druckeranschlüsse
Stellen Sie außerdem sicher, daß der Signalgeber wieder angeschlossen ist
und die Kabeldurchführungen vollständig geschlossen sind.

10. DIE PROGRAMMIERUNG DER TLS-STEUERKONSOLE:

Die Schnittstelle zum Anschluß des DIS-100 ist innerhalb der Steuerkonsole
folgendermaßen zu programmieren.
Geben Sie außerdem im Innentanksetup einen Produktnamen ein, da die
ersten vier Buchstaben von diesem im DIS-100 Gerät angezeigt werden.
11. DIE INBETRIEBNAHME:
Stellen Sie vor der Inbetriebnahme sicher, daß die Stromzuführung zur
DIS-Anzeige unterbrochen ist.,
Überprüfen Sie alle elektrischen Anschlüsse und verschließen Sie die
Drucker- bzw. Anzeigeneinheit wieder.
11.1 Systemüberprüfung:
•
•
•
•
•
•
•
9600 Baud
8 Datenbits
KEINE Parität
2 Stop Bits
Stellen Sie sicher, daß die TLS-Steuerkonsole eingeschaltet und richtig
programmiert ist.
Überprüfen Sie, daß das DIS-100 richtig installiert wurde.
Testen Sie die Funktion der Frontklappe sowie des Schlosses.
Überprüfen Sie die Verlegung der Kabel und befestigen Sie diese falls
notwendig.
Schalten Sie die Stromversorgung ein.
Achten Sie darauf, daß die LCD-Hintergrundbeleuchtung ein ist.
Überprüfen Sie ob in der Anzeige das Veeder-Root Logo und die Meldung
„LESEN DER TANKDATEN" erscheint.
Anleitung zur Installation und Inbetriebnahme
9
Manual-Nr.: 0637303-001
