8.3 Gerätebefestigung:
Wandmontage:
Bringen Sie zur Wandmontage die beigefügten Befestigungslaschen an der
Rückseite der Anzeige an und verschrauben Sie anschließend das Gerät
sicher und fest an der ausgewählten Wand.
Pfostenmontage:
Der Pfosten ist sicher mit dem Untergrund zu verbinden. Achten Sie hierbei
auf eine senkrechte Montage des Pfostens. Die Daten- bzw. Stromleitungen
sollten vor der Befestigung des Pfostens eingezogen werden.
Die Abmessungen der Bodenplatte sind 250mm x 300mm.

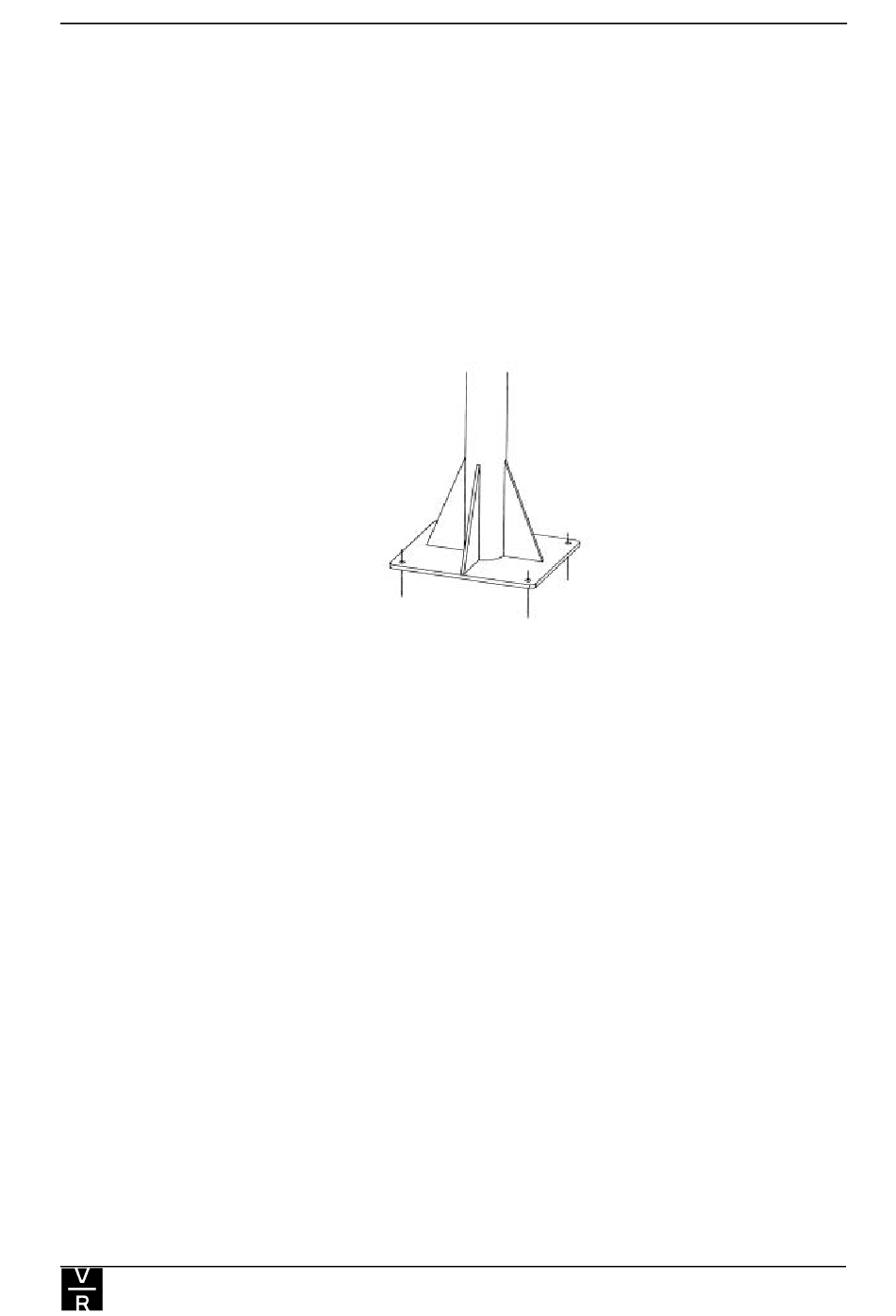

Abb.4: Befestigungsfuß des Montagepfostens
9. ANSCHLÜSSE:
Stellen Sie vor Arbeitsbeginn sicher das alle Stromzuführungen
unterbrochen sind.
Entfernen Sie die acht Schrauben des Tastaturfeldes und entfernen Sie
vorsichtig das komplette Modul. Achten Sie vor der Abnahme darauf, daß
vorher alle zum Modul führenden Kabel gelöst wurden.
Entfernen Sie die 20mm Blindstopfen aus dem Geräteboden und bringen
Sie passende Kabeldurchführungen entsprechend der folgenden Abbildung
an.
