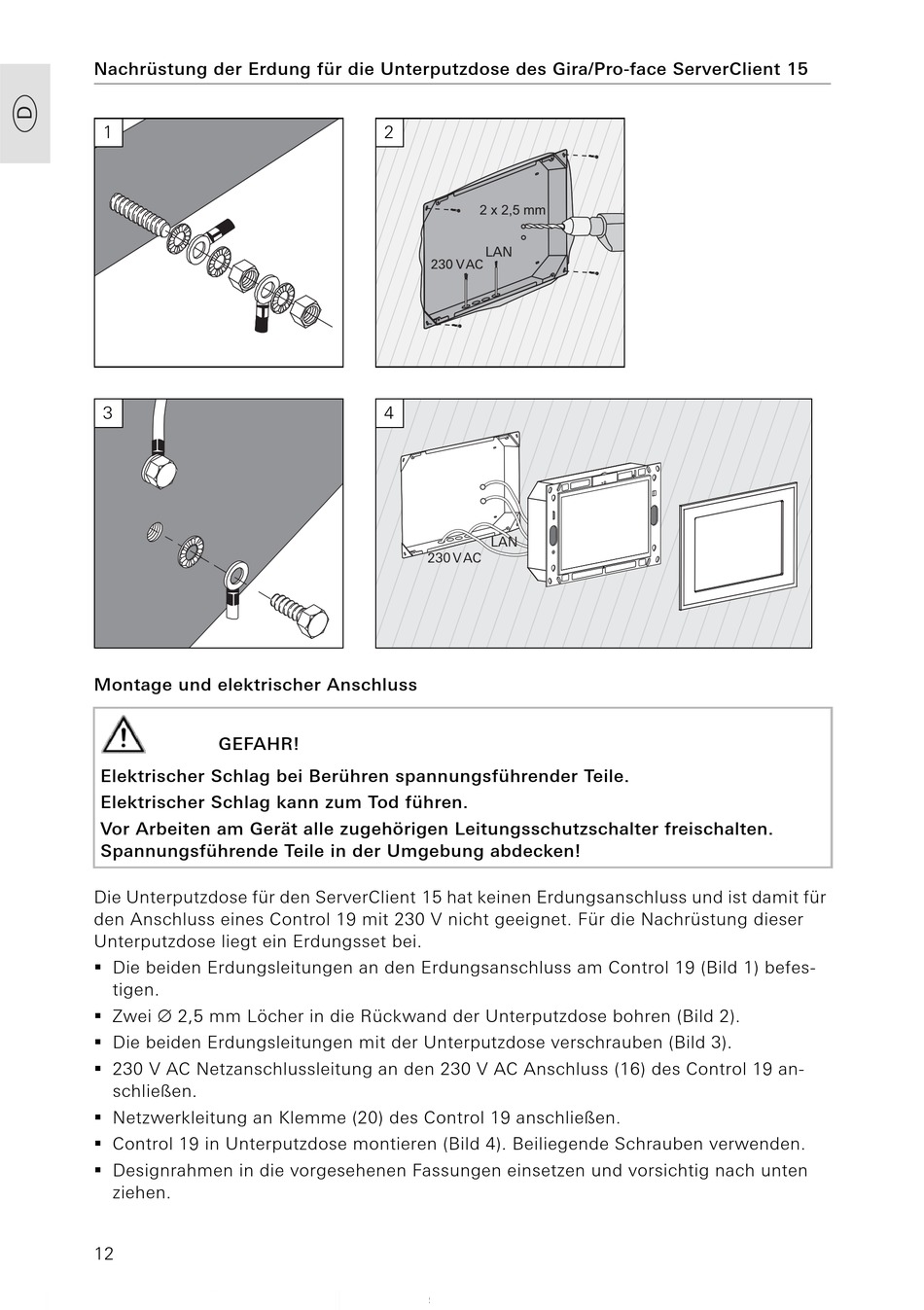

Nachrüstung der Erdung für die Unterputzdose des Gira/Pro-face ServerClient 15
1
3

Montage und elektrischer Anschluss

GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät alle zugehörigen Leitungsschutzschalter freischalten.
Spannungsführende Teile in der Umgebung abdecken!
Die Unterputzdose für den ServerClient 15 hat keinen Erdungsanschluss und ist damit für
den Anschluss eines Control 19 mit 230 V nicht geeignet. Für die Nachrüstung dieser
Unterputzdose liegt ein Erdungsset bei.
 Die beiden Erdungsleitungen an den Erdungsanschluss am Control 19 (Bild 1) befes-
tigen.
 Zwei  2,5 mm Löcher in die Rückwand der Unterputzdose bohren (Bild 2).
 Die beiden Erdungsleitungen mit der Unterputzdose verschrauben (Bild 3).
 230 V AC Netzanschlussleitung an den 230 V AC Anschluss (16) des Control 19 an-
schließen.
 Netzwerkleitung an Klemme (20) des Control 19 anschließen.
 Control 19 in Unterputzdose montieren (Bild 4). Beiliegende Schrauben verwenden.
 Designrahmen in die vorgesehenen Fassungen einsetzen und vorsichtig nach unten
ziehen.
12
2
2 x 2,5 mm
4
LAN
230 V AC
