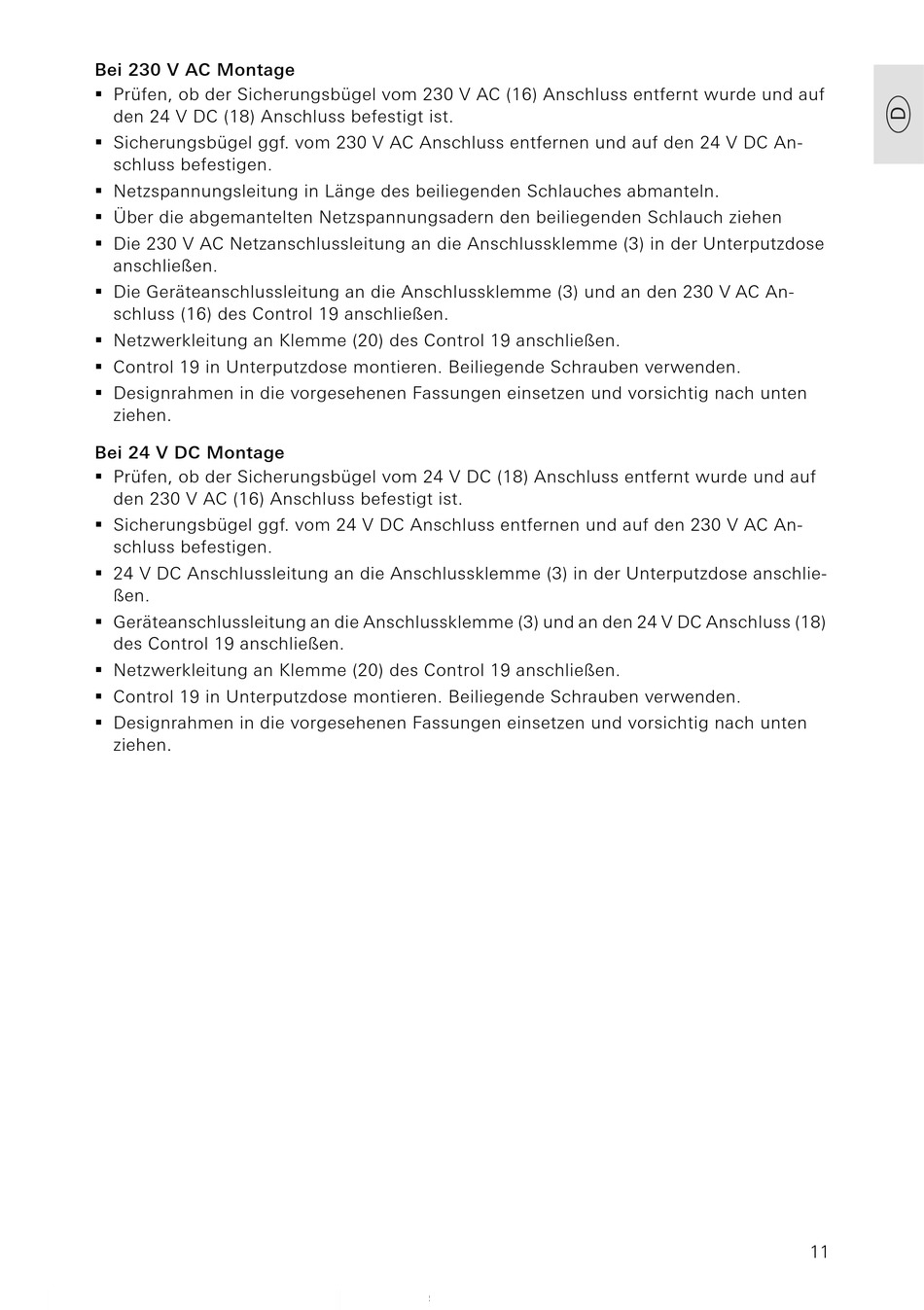

Bei 230 V AC Montage

 Prüfen, ob der Sicherungsbügel vom 230 V AC (16) Anschluss entfernt wurde und auf
den 24 V DC (18) Anschluss befestigt ist.
 Sicherungsbügel ggf. vom 230 V AC Anschluss entfernen und auf den 24 V DC An-
schluss befestigen.
 Netzspannungsleitung in Länge des beiliegenden Schlauches abmanteln.
 Über die abgemantelten Netzspannungsadern den beiliegenden Schlauch ziehen
 Die 230 V AC Netzanschlussleitung an die Anschlussklemme (3) in der Unterputzdose
anschließen.
 Die Geräteanschlussleitung an die Anschlussklemme (3) und an den 230 V AC An-
schluss (16) des Control 19 anschließen.
 Netzwerkleitung an Klemme (20) des Control 19 anschließen.
 Control 19 in Unterputzdose montieren. Beiliegende Schrauben verwenden.
 Designrahmen in die vorgesehenen Fassungen einsetzen und vorsichtig nach unten
ziehen.

Bei 24 V DC Montage

 Prüfen, ob der Sicherungsbügel vom 24 V DC (18) Anschluss entfernt wurde und auf
den 230 V AC (16) Anschluss befestigt ist.
 Sicherungsbügel ggf. vom 24 V DC Anschluss entfernen und auf den 230 V AC An-
schluss befestigen.
 24 V DC Anschlussleitung an die Anschlussklemme (3) in der Unterputzdose anschlie-
ßen.
 Geräteanschlussleitung an die Anschlussklemme (3) und an den 24 V DC Anschluss (18)
des Control 19 anschließen.
 Netzwerkleitung an Klemme (20) des Control 19 anschließen.
 Control 19 in Unterputzdose montieren. Beiliegende Schrauben verwenden.
 Designrahmen in die vorgesehenen Fassungen einsetzen und vorsichtig nach unten
ziehen.
11
