Produktbeschreibung

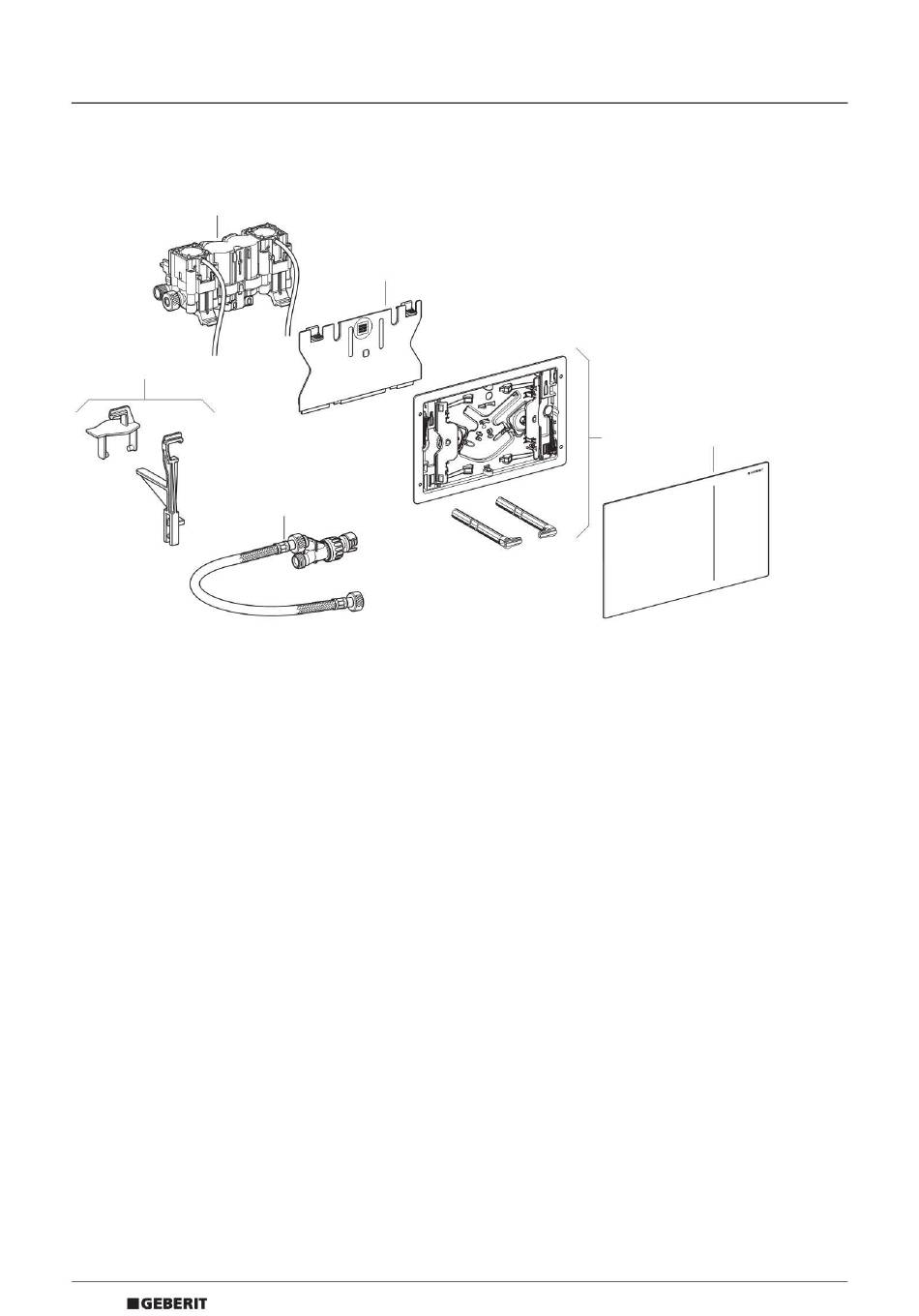

Aufbau

6
1 Servoheber hydraulisch mit Pneumatikschläuchen
2 Schutzplatte
3 Befestigungsrahmen mit Distanzbolzen
4 Betätigungsplatte
5 Y-Abzweig mit Panzerschlauch
6 Umbauset zu Spülventil
0

Funktion

Der Auslösemechanismus der Geberit Betätigungsplatte Sigma70 besteht aus einem pneumatischen und
einem hydraulischen Teil. Die Kraft von der Betätigungsplatte zum Servoheber wird pneumatisch
übertragen. Das Spülventil wird durch den Wasserdruck in der Leitung hydraulisch geöffnet.
4
1
2
5
4
3
