Bedienungsanleitung
Ausbau des Vorderrades
Sollte bei einem Reifenschaden der Ausbau des Vorderrades
notwendig werden gehen Sie bitte wie folgt vor:
Ausbau:

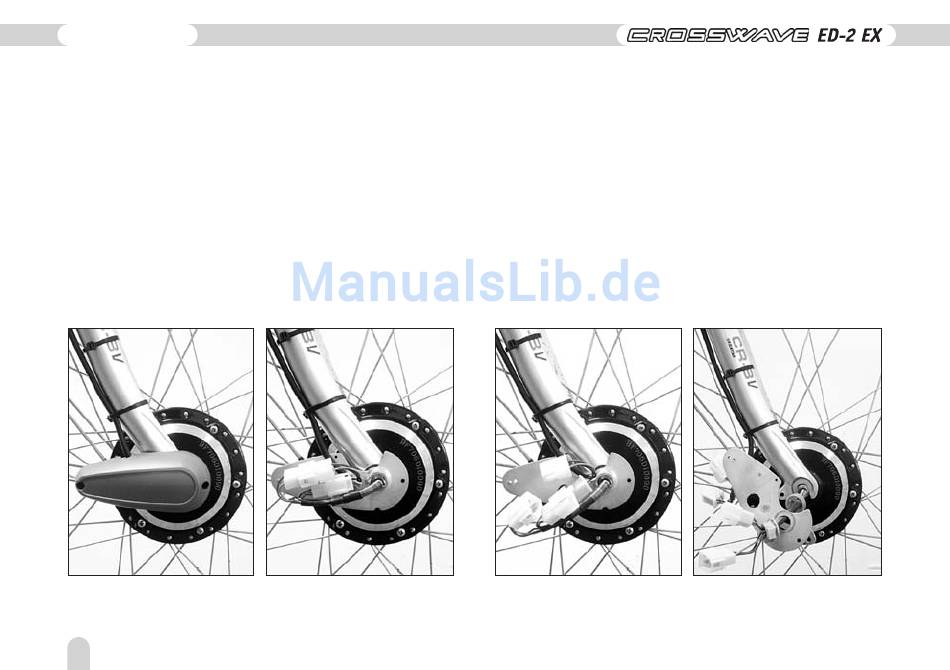

Öffnen Sie die auf der rechten Seite der Gabel befindliche
Abdeckung über der Achsmutter (Abb. 22).
Sie enthält die lösbare Steckverbindung aller Leitungen zum
Motor. Dazu lösen Sie die beiden Schrauben und dann können
Sie mit leichtem Zug die Kunststoffabdeckung nach Außen
abziehen.
Abb. 22
30
Abb. 23
Darunter finden Sie die beiden Steckverbinder für Fahrstrom
(groß) und Läufer-Lagekontrolle (klein) (Abb.23).
Prägen Sie sich die Lage der Kabel unter dieser Abdeckung ein,
sonst behindert die Lage der Kabel später das Aufsetzen der
Abdeckung. Siehe Absatz „Einbau".
Das Lösen der Steckverbinder geschieht durch Entriegeln der
Sicherheitshaken. Werden Sie gedrückt lässt sich der
Steckverbinder auseinander ziehen. Siehe Abb. 24.
Die Steckverbindung für Fahrstrom (groß) könnte bei Ihrem
Fahrrad gegebenenfalls etwas abweichen. Die runden Verbinder
werden einfach auseinandergezogen.
Abb. 24
Abb. 25
