Ohlins MES MV10S1 vorn Montageanleitung
Gewindefahrwerk für mercedes-benz amg a45 w177
Quicklinks
Hinneiss!
1
Die Abbildungen in dieser Montageanleitung
können sich von Ihrem Produkt unterscheiden.
Hinneiss!
1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können
sich Schmiermittel und Schutzöle lösen und
die Verpackung verunreinigen. Auch vom
Zusammenbau in unserem Werk können
Fett- oder Ölreste vorhanden sein. Dies hat
keinen Einfluss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt vor
dem Einbau gründlich mit einem Stofflappen.

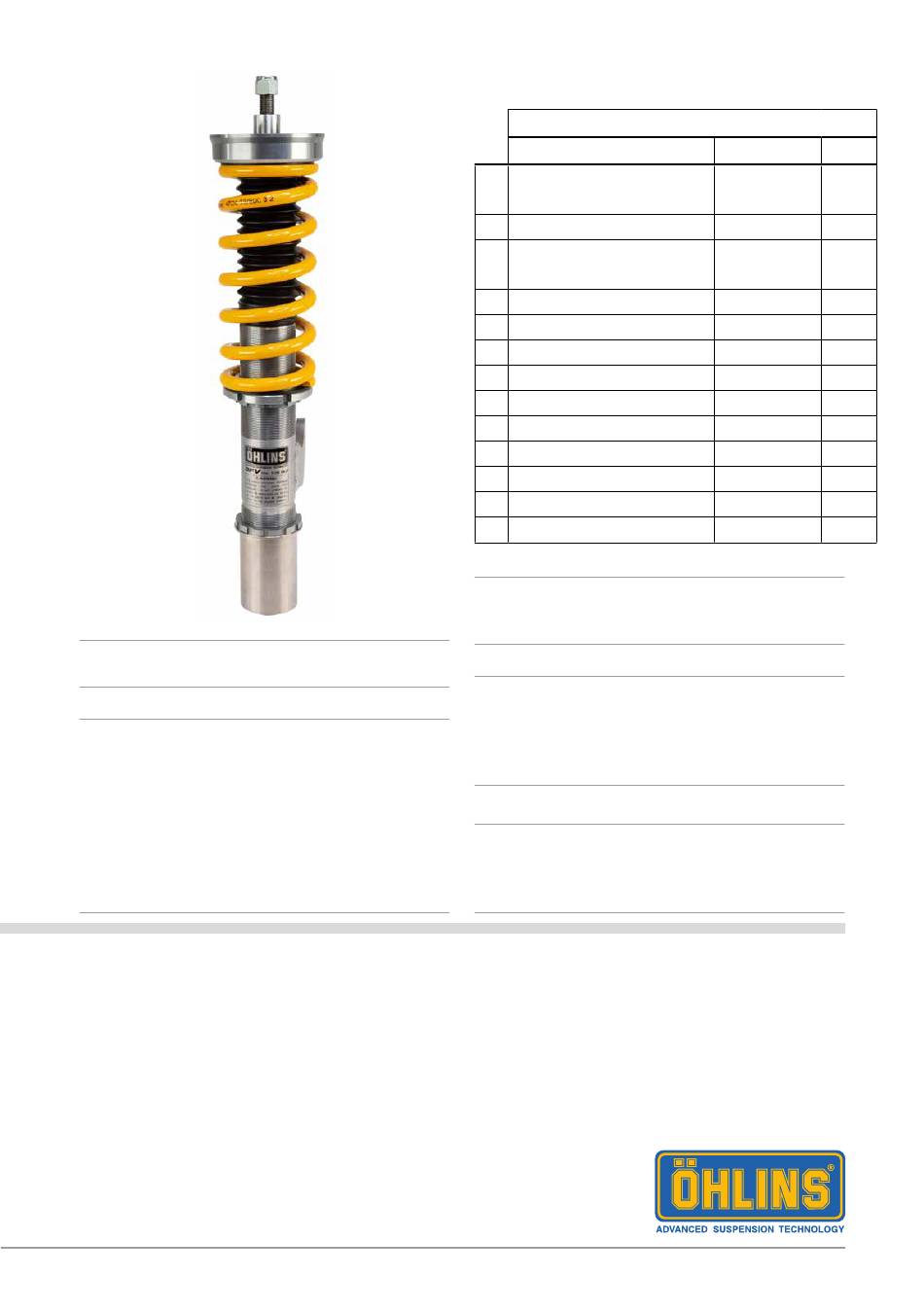

Gewindefahrwerk für Mercedes-Benz AMG A45 W177
MES MV10S1
Montageanleitung
Lieferumfang
Beschreibung
1

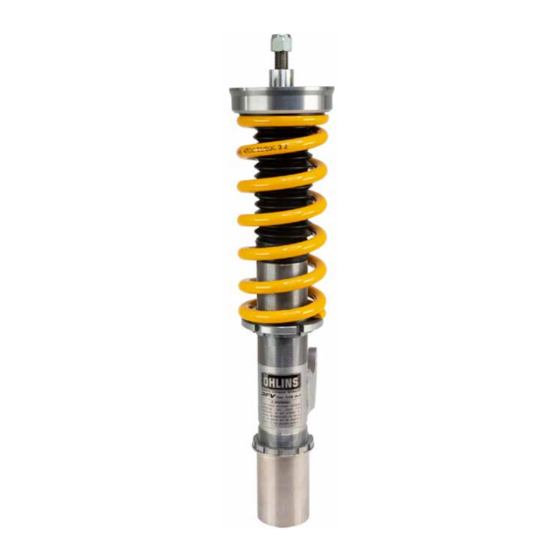

Stoßdämpfer vorne
2
Staubschutzmanschette
3
Distanzscheibe
(Kunststoff)
4
Feder
5
Distanzscheibe (Gummi) 25601-01
6
Oberer Federteller
7
Abstandshalter oben
8
Sicherungsmutter
9
Einsteller
10 Hakenschlüssel
11 Hakenschlüssel
12 Öhlins Aufklebersatz
13 Betriebsanleitung
Hinneiss!
1
Überprüfen Sie den Packungsinhalt, bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
⚠
Warnungs!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch. Ein
Stoßdämpfer ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
Hinneiss!
1
Wenn Ihr Fahrzeug im Originalzustand mit
elektronischen Stoßdämpfern ausgestattet ist,
verwenden Sie das Öhlins EDC Cancellation
Kit, um Fehlermeldungen zu vermeiden.
Art. Nr.
Stk.
MES 1V10/
2
2V10
10216-01
2
25602-01
2
47010-23
2
2
25618-39
2
24629-62
2
24627-04
2
24631-04
2
24639-01
1
24639-03
1
10207-01
1
1
vorn
Verwandte Anleitungen für Ohlins MES MV10S1 vorn
Inhaltszusammenfassung für Ohlins MES MV10S1 vorn
- Seite 1 Lieferumfang Beschreibung Art. Nr. Stk. Stoßdämpfer vorne MES 1V10/ 2V10 Staubschutzmanschette 10216-01 Distanzscheibe 25602-01 (Kunststoff) Feder 47010-23 Distanzscheibe (Gummi) 25601-01 Oberer Federteller 25618-39 Abstandshalter oben 24629-62 Sicherungsmutter 24627-04 Einsteller 24631-04 10 Hakenschlüssel 24639-01 11 Hakenschlüssel 24639-03 12 Öhlins Aufklebersatz 10207-01 13 Betriebsanleitung Hinneiss! Überprüfen Sie den Packungsinhalt, bevor Sie...
- Seite 2 MONTAGEANLEITUNG ⚠ Warnungs! Abb. 1 Es ist sehr zu empfehlen, dass ein Öhlins Händler die Stoßdämpfer einbaut. Schauen Sie stets in die fahrzeugspezifische Betriebsanleitung, wenn Sie Arbeiten am Auto ausführen. Dort erfahren Sie mehr über Montagevorgänge und Einstellwerte. Heben Sie das Fahrzeug an und stellen Sie es auf geeignete Unterstellböcke.
- Seite 3 MONTAGEANLEITUNG Abb. 3 Positionieren Sie den Höhenversteller, den unteren Federteller und den Sicherungsring gemäß Abb. 4 und ziehen Sie ihn mit dem Hakenschlüssel fest. Montieren Sie die Öhlins McPherson- Federbeine so, dass der Öhlinsaufkleber nach außen zur Bremsscheibe zeigt. Siehe Abb. 3. Befestigen Sie die oberen Stoßdämpferanbindungen.
-
Seite 4: Einstellungen
EINSTELLUNGEN Abb. 4 ⚠ Warnungs! Stellen Sie vor der ersten Fahrt sicher, dass die vorhandenen Stoßdämpfereinstellungen mit den von Öhlins empfohlenen Einstellwerten übereinstimmen. Lesen Sie zuerst das Handbuch, bevor Sie Anpassungen und Einstellarbeiten am Stoßdämpfer ausführen. Kontaktieren Sie einen Öhlins Fachhändler, wenn Sie Fragen in Bezug auf die Abstimmung des Stoßdämpfers haben. - Seite 5 Lieferumfang Beschreibung Art. Nr. Stk. Stoßdämpfer hinten MES 6V10 Gummi-Metall-Lager 24629-63 Staubschutzmanschette 10216-03 Kabelbinder 24616-01 Abstandshalter oben 24629-64 Sicherungsmutter 24626-01 Distanzscheibe (Gummi) 25601-04 Einstellbarer Federteller 24651-14 Sicherungsmutter M52 24636-03 10 Federteller M52 24635-03 11 Distanzscheibe 25602-01 (Kunststoff) 12 Feder 47040-35 13 Oberer Federteller 25618-05 Hinneiss!
- Seite 6 MONTAGEANLEITUNG ⚠ Warnungs! Abb. 1 Es ist sehr zu empfehlen, dass ein Öhlins Händler die Stoßdämpfer einbaut. Schauen Sie stets in die fahrzeugspezifische Betriebsanleitung, wenn Sie Arbeiten am Auto ausführen. Dort erfahren Sie mehr über Montagevorgänge und Einstellwerte. Heben Sie das Fahrzeug an und stellen Sie es auf geeignete Unterstellböcke.
- Seite 7 MONTAGEANLEITUNG Hinneiss! Abb. 2 Der Abstandshalter (5) wird nur bei Fahrzeugen mit serienmäßig verbauten elektronischen Stoßdämpfern benötigt. Stellen Sie die Stoßdämpferlänge ein, wie in Abb. 3 dargestellt. Ziehen Sie die Sicherungsmutter mit einem maximalen Drehmoment von 50-60Nm fest. Montieren Sie die Staubschutzmanschette (3) mit Hilfe der Stoßdämpfer Kabelbinder (4), den Abstandshalter (5) (nur...
- Seite 8 EINSTELLUNGEN Abb. 3 ⚠ Warnungs! Stellen Sie vor der ersten Fahrt sicher, dass die vorhandenen Stoßdämpfereinstellungen mit den von Öhlins empfohlenen Einstellwerten übereinstimmen. Lesen Sie zuerst das Handbuch, bevor Sie Anpassungen und Einstellarbeiten am Stoßdämpfer ausführen. Kontaktieren Sie einen Längeneinsteller Öhlins Fachhändler, wenn Sie Fragen in Bezug auf die Abstimmung des Stoßdämpfers haben.
