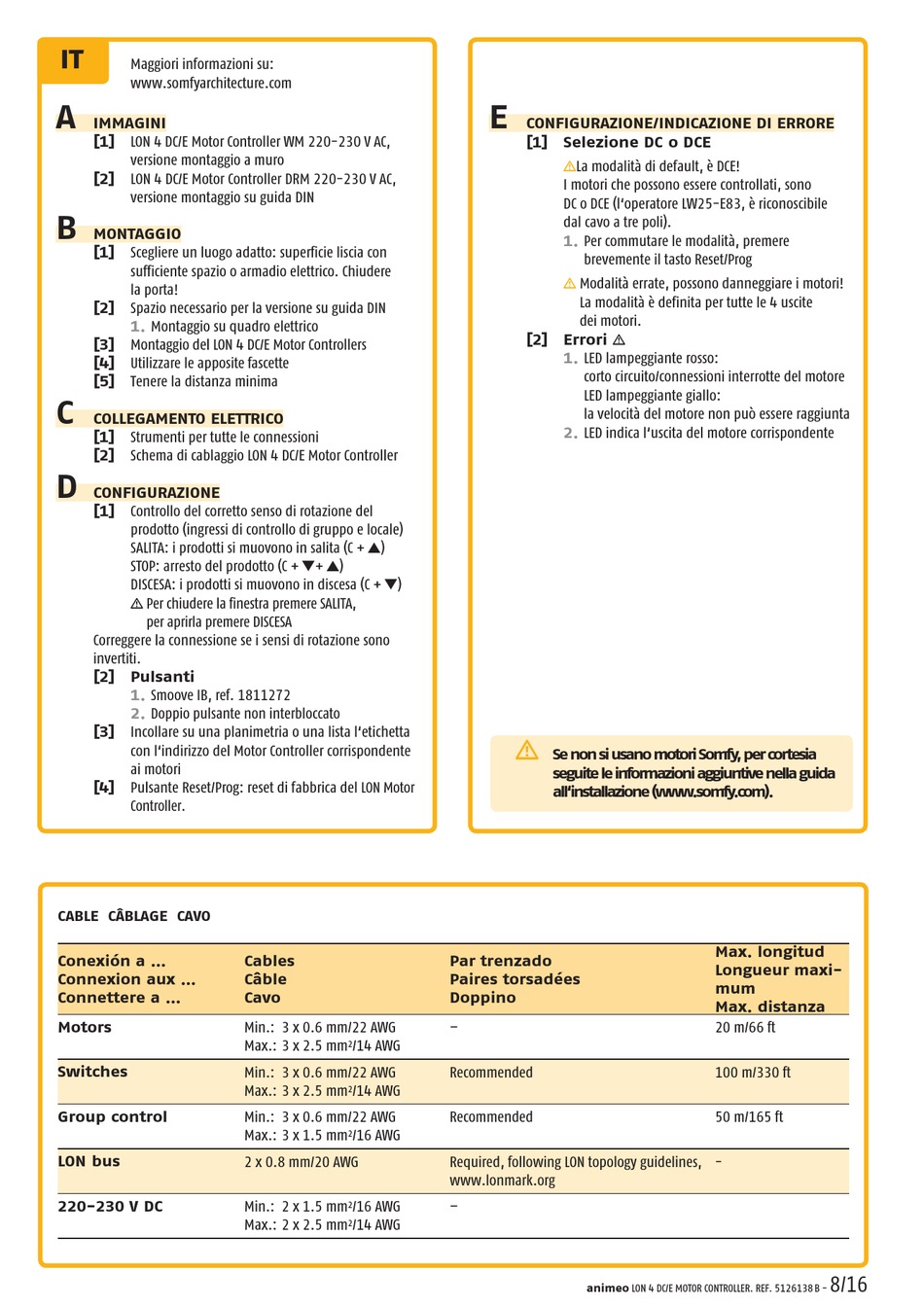

IT
Maggiori informazioni su:
www.somfyarchitecture.com
A
IMMAGINI
[1] LON 4 DC/E Motor Controller WM 220-230 V AC,
versione montaggio a muro
[2] LON 4 DC/E Motor Controller DRM 220-230 V AC,
versione montaggio su guida DIN
B
MONTAGGIO
[1] Scegliere un luogo adatto: superficie liscia con
sufficiente spazio o armadio elettrico. Chiudere
la porta!
[2] Spazio necessario per la versione su guida DIN
1.
Montaggio su quadro elettrico
[3] Montaggio del LON 4 DC/E Motor Controllers
[4] Utilizzare le apposite fascette
[5] Tenere la distanza minima
C
COLLEGAMENTO ELETTRICO
[1] Strumenti per tutte le connessioni
[2] Schema di cablaggio LON 4 DC/E Motor Controller
D
CONFIGURAZIONE
[1] Controllo del corretto senso di rotazione del
prodotto (ingressi di controllo di gruppo e locale)
SALITA: i prodotti si muovono in salita (C + ▲)
STOP: arresto del prodotto (C + ▼+ ▲)
DISCESA: i prodotti si muovono in discesa (C + ▼)
H Per chiudere la finestra premere SALITA,
per aprirla premere DISCESA
Correggere la connessione se i sensi di rotazione sono
invertiti.
[2] Pulsanti
1.
Smoove IB, ref. 1811272
2.
Doppio pulsante non interbloccato
[3] Incollare su una planimetria o una lista l'etichetta
con l'indirizzo del Motor Controller corrispondente
ai motori
[4] Pulsante Reset/Prog: reset di fabbrica del LON Motor
Controller.
CABLE CÂBLAGE CAVO
Conexión a ...
Connexion aux ...
Connettere a ...
Motors
Switches
Group control
LON bus
220-230 V DC
Cables
Câble
Cavo
Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm
/14 AWG
2
Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm
/14 AWG
2
Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 1.5 mm
/16 AWG
2
2 x 0.8 mm/20 AWG
Min.: 2 x 1.5 mm
/16 AWG
2
Max.: 2 x 2.5 mm
/14 AWG
2
E
CONFIGURAZIONE/INDICAZIONE DI ERRORE
[1] Selezione DC o DCE
HLa modalità di default, è DCE!
I motori che possono essere controllati, sono
DC o DCE (l'operatore LW25-E83, è riconoscibile
dal cavo a tre poli).
1.
Per commutare le modalità, premere
brevemente il tasto Reset/Prog
H
Modalità errate, possono danneggiare i motori!
La modalità è definita per tutte le 4 uscite
dei motori.
[2] Errori H
1.
LED lampeggiante rosso:
corto circuito/connessioni interrotte del motore
LED lampeggiante giallo:
la velocità del motore non può essere raggiunta
2.
LED indica l'uscita del motore corrispondente
H
Se non si usano motori Somfy, per cortesia
seguite le informazioni aggiuntive nella guida
all'installazione (www.somfy.com).
Par trenzado
Paires torsadées
Doppino
–
Recommended
Recommended
Required, following LON topology guidelines,
www.lonmark.org
–
animeo LON 4 DC/E MOTOR CONTROLLER. REF. 5126138 B -
Max. longitud
Longueur maxi-
mum
Max. distanza
20 m/66 ft
100 m/330 ft
50 m/165 ft
-
8/16
