Kommunikationsanschluss
•
Anschluss des CT/Meter-Ports

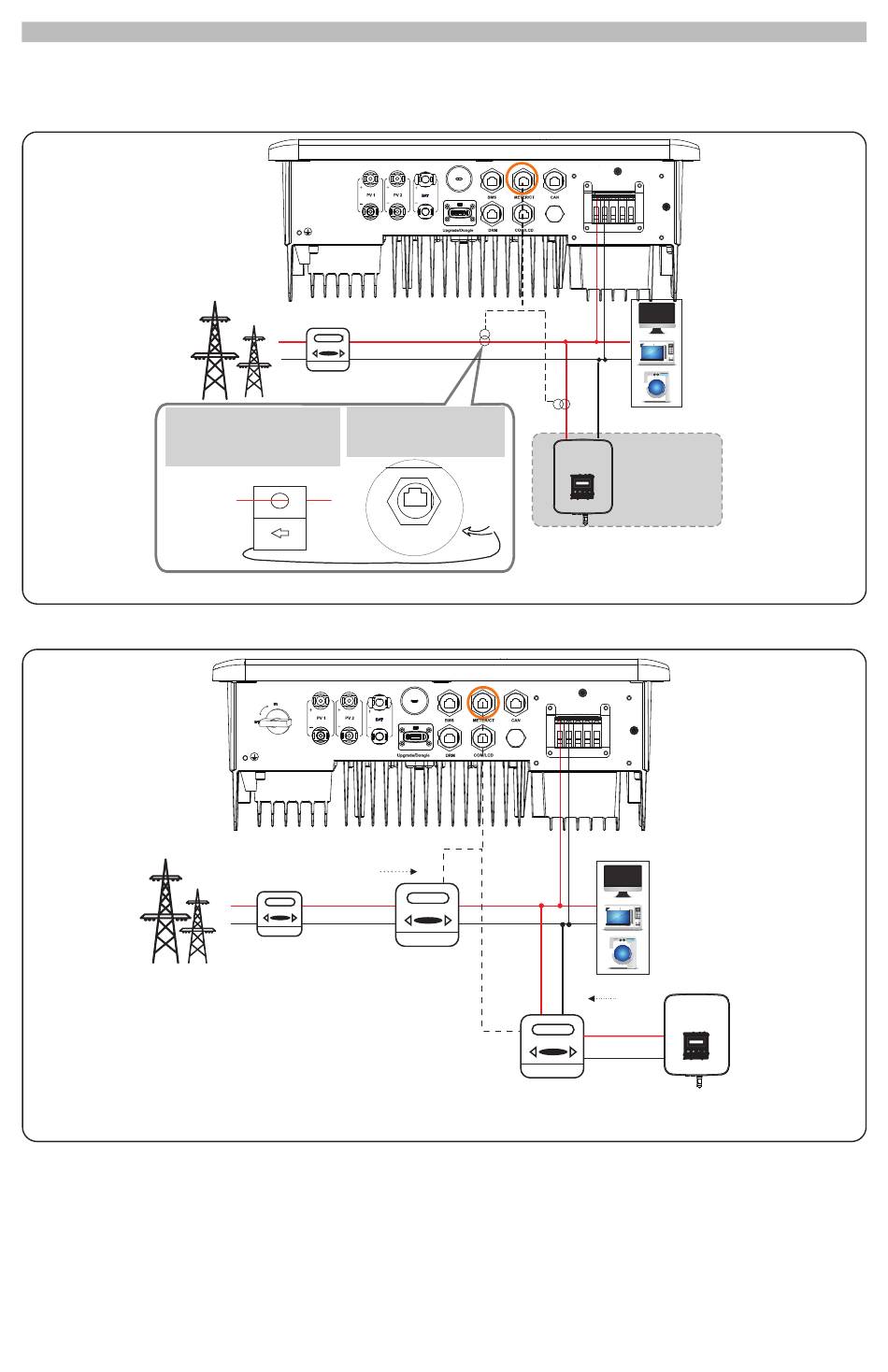

1. CT-Anschlussplan
Hinweis: Der Pfeil auf
dem CT muss auf das
öffentliche Netz zeigen.
2. Meter-Anschlussplan
Netz
* Wenn zwei Meter im System angeschlossen werden, sollten die Kommunikationskabel
der Zähler parallel geschaltet werden, d.h. 485A & 485A, 485B & 485B.
Netz
L
N
Haushalt-Meter
Der Meter-/CT-
Port befindet sich an
der Unterseite des
Wechselrichters.
CT
in
L
N
Haushalt-Meter
(Einphasen-Meter)
BAT
CT 1
CT 2
Meter/CT
BAT
aus
Meter 1
Meter 2
Loads
Andere
Stromerzeugungs-
Anlagen
Verbraucher
aus
in
Andere
Stromerzeugungs-
Anlagen
17
