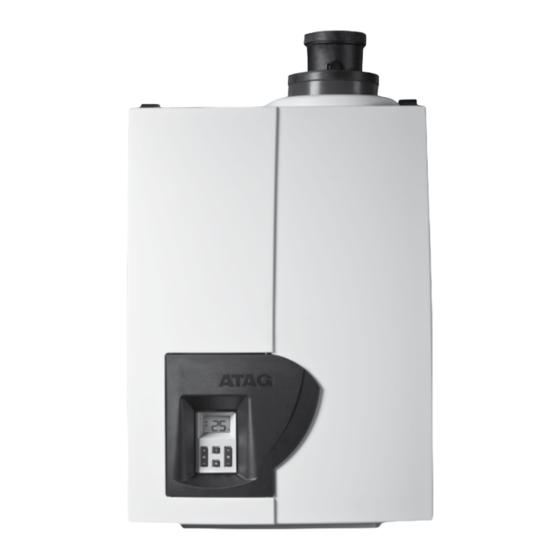

- Seite 1 S e r v i c e - U n t e r l a g e Fehlersuche Wartungs-Hinweise A-Serie LMU84 Steuergerät...
- Seite 2 Erklärung der Symbole und Anzeigen auf dem Display und den Tasten Brenner in Funktion Symbole für Störungsmeldung Programm: Heizungsanforderung Heizbetrieb Warmwasseranforderung Warmwasserbetrieb ba r Service Symbol / Blockierung Pumpendauerlauf Schornsteinfegerfunktion: Informations-Taste Beide “+”-Tasten gleichzeitig 6 Sekunden drücken ( OK ) Einstellung Einstellung Kesseltemperatur (Max.
- Seite 3 Das 230V VJ 3-Wege-Ventil ab 10/'12 ..... 23 Anhang B: Systemwasserzusätze ..........55 6.15 Sicherheitsventil ..........24 Anhang C: Elektrisches Diagramm A-Serie bis Oktober 2010 ... 56 6.16 Siphon und Kondensatableitung ...... 24 Anhang D: Elektrisches Diagramm A-Kombi ab Oktober 2010 .. 57 6.17...
- Seite 4 Wirtschaftlichkeit und dauerhafte Funktion der Geräte. Diese Anleitung dient lediglich als Empfehlung. Da keine abschließende Kontrolle der durchgeführten Arbeiten und Gegebenheiten am Einbauort durch ATAG möglich ist, kann die ATAG Heizungstechnik GmbH nicht für die Ausführung der Arbeiten verantwortlich gemacht werden.
- Seite 5 ATAG ist nicht verantwortlich für Folgen, die aus Druckfehlern in der Service-Unterlage oder unsachgemäßer Installation resultieren. ATAG behält sich das Recht vor, seine Produkte ohne vorherige Mitteilung zu ändern. Das Typenschild des ATAG A ist werkseitig auf der linken Kesselseite (nach Abnahme der Verkleidung) des Gerätes angebracht.
- Seite 6 2.2 Gesetze, Vorschriften, Normen und Hinweise Für die Montage, Inbetriebnahme, Wartung und den Betrieb sind folgende Vorschriften zu beachten: DVGW Arbeitsblatt G 600 (TRGI 86/96) Technische Regeln für Gasinstallationen DVGW Arbeitsblatt G 688, Brennwerttechnik DVGW Arbeitsblatt G 260, Gasbeschaffenheit TRWI DIN 1988 - Technische Regeln für Trinkwasserinstallation EnEV Energieeinsparverordnung...
- Seite 7 Berührungsschutz nach DIN18160-1 ist nicht erforderlich. Abweichende Vorschriften der einzelnen Bundesländer sind zu beachten. ATAG Kessel nicht ohne Verkleidung in Betrieb nehmen. Ausnahmen sind Kontroll- und Einstellarbeiten (siehe Kapitel 9). Elektrische oder elektronische Bauteile sind nicht mit Wasser in Berührung zu bringen.
- Seite 8 Gasdruck und Wasserdruck liegen an. Aus dieser Betriebssituation dürfen keine Gefahren für Anlagennutzer und Heizungsfachbetrieb entstehen. Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Fachkräften mit geeignetem Werkzeug und kalibrierten Messgeräten ausgeführt werden. Der Austausch von Bauteilen darf nur gegen Original ATAG-Ersatzteile erfolgen.
- Seite 9 Mit Hilfe des drehzahlgere- ist. gelten Ventilators wird die Verbrennungsluft direkt aus Der ATAG A ist ein Wandheizkessel mit keramischem Flächenbrenner für raumluftabhängige dem Heizraum oder über ein separates Zuluftsystem (Gasfeuerstätte Typ B) und raumluftunabhängige (Gasfeuerstätte Typ C) Betriebsweise. von außen angesaugt. Das Der Kessel ist mit einem hochwertigen Edelstahl-Glattrohr-Wärmetauscher ausgestattet.
- Seite 10 Bei einer witterungsgeführte Regelung (1kOhm Außenfühler ARZ0055U angeschlossen) wird die Tagestemperatur statt einer Vorlauftemperatur eingestellt. Die Regelung erfolgt gemäß der Heizkurve. Die ATAG A-Serie sind mit Kesselsensoren von 10kOhm versehen. Der Widerstandswert und die dazugehörende Temperatur ist in der Tabelle der Anlage ersichtlich.
- Seite 11 5.1 Übersicht der einzelnen Geräteteile (ausgesondert A244EC) °C ( OK ) ( ESC) 5.1.a Schematische Darstellung A-Serie Kombikessel Bild Wärmetauscher Plattenwärmetauscher 15 Dosierventil Zünd- und Ionisationselektrode Bedienungsfeld Ventilatoreinheit 10 Feuerungsautomat Keramischer Brenner 11 3-Wege-Ventil Gasventil 12 Umwälzpumpe Sicherheitsventil 13 Abgasstutzen Automatischer Entlüfter...
- Seite 12 5.1.1 Übersicht der einzelnen Geräteteile A244EC °C ( OK ) ( ESC) 5.1.1.a Schematische voorstelling A244EC combi-ketel Bild Wärmetauscher Plattenwärmetauscher 15 Dosierventil Zünd- und Ionisationselektrode Bedienungsfeld 16 Sicherheitsventil Ventilatoreinheit 10 Feuerungsautomat Keramischer Brenner 11 3-Wege-Ventil Gasventil 12 Umwälzpumpe Downstream Wärmetauscher 13 Abgasstutzen Automatischer Entlüfter 14 Verbrennungsluftringspalt...
- Seite 13 Bauteile ATAG A244EC Bild 5.2.a Wärmetauscher Plattenwärmetauscher 14 Lufteinlass Zünd- und Ionisationselektrode Control Management System 15 Typenschild Ventilatoreinheit Bedienfeld 16 'Downstream'-Wärmetauscher Lufteinlassdämpfer 10 3-Wege-Ventil Gasventil 11 Hocheffizienzpumpe Sicherheitsventil 12 Dosierventil Automatischer Entlüfter 13 Abgasstutzen Vorlaufleitung F1 Flowsensor T1 Vorlauftemperatursensor Rücklaufleitung T2 Rücklauftemperatursensor...
- Seite 14 5.3 Umwälzpumpe Die Brennwertkessel der A-Serie verfügt über eine modulierende Umwälzpumpe. Das Gerät verfügt über ein selbstregelndes und selbstschützendes Steuerungssystem für die Brennerleistung und die Pumpenleistung. Dabei wird der Temperaturunterschied zwischen dem Vorlauf und dem Rücklauf kontrolliert. In Anlagen, deren Heizkörper mit Thermostatventilen ausgerüstet sind, kann es in bestimmten Betriebszuständen zu Strömungsproblemen kommen.
- Seite 15 Speicherfühler 1kOhm (Nur beim Solo mit externem Speicher) Außenfühler 1kOhm (ARZ0055U) Aansluitblok LMU84 stuurautomaat Bild 5.5.a LMU-B An den ATAG A mit LMU-B Feuerungsautomat können nachstehende Regler angeschlossen werden: Position 1-2 ATAG BrainZ. Digitaler kommunizierender programmierbarer Raumregler mit LCD Display und einfacher Drück-Drehknopfbedienung.
- Seite 16 Spezifische Komponenten Folgende Komponenten sind spezifische ATAG-Einzelbauteile und können beim Auswechseln nur durch ATAG-Ersatzteile ersetzt werden. 6.1 Der OSS Wärmetauscher Der OSS Wärmetauscher ist in 2 Hauptabmessungen und mehreren Leistungen verfügbar. Es gibt die folgenden Versionen: kW max. Kesseltyp: OSS1...
- Seite 17 Ventilator Bild 6.3.a 6.4 Die Gasarmatur Alle Kesseltypen ATAG A-Serie sind mit der gleichen Gasarmatur ausgestattet. Diese wird mit 230 Volt angesteuert. Die Einstellung dieser Gasarmatur erfolgt durch eine sogenannte Nullpunktregelung. Durch diese Regelung ist kein "Düsendruck" messbar. Für weitere Informationen siehe Kapitel 9.5 bis 9.7.
- Seite 18 Die Regelung kontrolliert ständig die Temperaturen des Vorlauf – und des Rücklaufsensors. Sämtliche an das Gerät angeschlossenen Temperatursensoren sind NTC-Sensoren (10kOhm bei 25°C, ausgesondert der Außentemperatursensor T4=1kOhm). Das bedeutet, dass der Widerstand kleiner wird, wenn die Temperatur ansteigt. Widerstandstabelle Sensoren ATAG A Außenfühler T4 Vorlaufsensor T1 Rücklaufsensor T2...
- Seite 19 6.6 Die Zündelektrode ATAG hat die Zündelektrode, die Ionisationselektrode und das Schauglas zu einem Bauteil zusammengefügt. Die Elektrode sollte nur ausgewechselt werden, wenn eine sichtbare Abnutzung zu erkennen ist. Das Bauteil darf nur komplett ausgewechselt werden (Elektrode und Dichtung). Zündelektrode Bild 6.6.a...
- Seite 20 6.8 Das automatische Entlüftungsprogramm Das 7-minütige automatische Entlüftungsprogramm schaltet selbstständig ein, sobald die Regelung erkennt, dass der Druck nach dem Nachfüllen wieder ansteigt. Wenn ein Gerät durch Drücken einer der drei Programmtasten zum ersten Mal in Betrieb genommen wird, wird dieses 7-minütige automatische Entlüftungsprogramm ebenfalls gestartet. Im Display erscheint c1 05.
- Seite 21 6.10 Die Umwälzpumpe Die Kessel sind mit einer modulierenden Umwälzpumpe ausgestattet, die in der Rücklaufleitung des Gerätes montiert ist. In der Tabelle 4 ist die Wasserumlaufmenge bei einem T von 20°C und bei 100 % Leistung der Umwälzpumpe angegeben. Die Restförderhöhe der Umwälzpumpe entspricht dem zulässigen Anlagenwiderstand.
- Seite 22 6.11 Hydroblock Der ATAG A Kesseln zeichnen sich aus durch eine kompakte Konstruktion und Leitungsknotenpunkte in sogenannten Hydroblöcken. Die Hydroblöcke lassen sich aufgrund des Sperrfeder und O - Ringes einfach (de)montieren. Jeder Kessel verfügt über 2 Hydroblöcke: Rechter Hydroblock Dieser hat folgende Anschlüsse und Komponenten: 1.
- Seite 23 Der Steppermotor und die 3-Wege-Ventileinsatz sind eine Einheit und müssen auch dementsprechend ausgetauscht werden 6.14 Das 230V VJ 3-Wege-Ventil ab 10/'12 Alle Kombikessel der ATAG A -Serie haben ab 10/'12 ein 230V VJ 3-Wege-Ventil mit abnehmbaren Motor. Die Kesselsteuerung ist so eingerichtet, dass die Warmwasserversorgung immer vorrangig ist und die Regelung wird zwischen der Brauchwasserentnahme das 3-Wege-Ventil so weit wie möglich auf die Warmwasserversorgung einstellen.
- Seite 24 6.15 Sicherheitsventil Die A-Serie verfügt über ein internes Sicherheitsventil von 3 bar. Dieses ist zusammen mit dem Kondensatablass auf den Abwasserkanal angeschlossen. Das Überlaufventil ist ein spezifisches ATAG Teil und darf nur durch ein original ATAG Überlaufventil 3 bar S4344630 ersetzt werden.
- Seite 25 6.17 Downstream Wärmetauscher (Nur A244EC) Der ATAG A244EC unterscheidet sich von den übrigen A-Typen aufgrund der Downstream Wärmetauscher. Ein zusätzlicher Wärmetauscher (patentierter Downstream Wärmetauscher) im Abgasleitung heizt bei der Warmwasserentnahme zuerst das kalte Wasser auf, bevor es durch den Plattenwärmetauscher letztendlich bis 60°C aufgeheizt wird (Siehe Figur 25).
- Seite 26 6.16 Der Feuerungsautomat Alle ZH-Kessel der ATAG A-Serie verfügen über das gleiche Siemens Feuerungsautomat, vom Typ LMU84. Die Feuerungsautomaten der A-Serie unterscheiden sich gegenseitig funktionsmäßig und sind daher serienspezifisch. Jede Feuerungsautomat einer A-Serie, die als Ersatzteil eingesetzt wird, umfasst die Parameter für jeden Kesseltyp der betreffenden Serie, sowohl für Erdgas als auch Propan.
- Seite 27 6.17 Das Display und der Tasten Das Display ist ein Teil des Feuerungsgerätes. Das Display leuchtet nach Bedienung einer der Tasten auf. Die Beleuchtung erlischt wenn 20 Sekunden lang keine Taste mehr angerührt wird. Das Display verfügt über mehrere Drucktasten mit unterschiedlichen Funktionen. Einstellung der Brauchwassertemperatur Drücken Sie zum Verstellen der Brauchwassertemperatur die + oder –...
- Seite 28 Einstellungen und Informationen Bevor das Gerät in Betrieb genommen wird, muss die gesamte Anlagenhydraulik vollständig entlüftet werden. Entlüften Sie auch die Gasleitung und öffnen Sie die Gasabsperrung des Gerätes. Das Gerät benötigt keine Einstellung des Gasdrucks und der Luftmenge, da diese selbstregulierend und werkseitig eingestellt ist. °C - Stecken Sie den Stecker in der Steckdose.
- Seite 29 Die Einstellungen sind im Parameter-Modus auf Seite 30 beschrieben. Bei Bedarf können die einzelnen Parameter geändert werden (s. Kapitel Parametereinstellung). Bei weiteren Fragen steht Ihnen das Team der ATAG-Heizungstechnik GmbH gerne jederzeit zur Verfügung! Einstellung ändern Drücken Sie 3 Sekunden die OK-Taste.
- Seite 30 Kein Funktion b7: Bestätigung Service-Parameter gemäß Montageanleitung LMU Austausch on - off Korrekturfaktor für Mehrfachbelegungssysteme OSS1: 0-15% Bitte nehmen Sie Kontakt auf mit ATAG Heizungstechnik GmbH. OSS2: 0-30% Pumpenfunktion: b0: Pumpe automatisch (= off) oder Dauerlauf (= on) on - off...
- Seite 31 7.6 Werkseinstellungen aktivieren (Grüne-Tasten Funktion) Zwecks Wiederherstellung der Werkseinstellungen müssen nachstehende Handlungen durchgeführt werden. ACHTUNG: Installationsspezifische Einstellungen gehen dadurch verloren! Drücken Sie 2 x 3 Sekunden auf die + Taste (Installateursebene) - Wählen Sie mit der + / - Taste Parameter P6-81 - Bestätigen Sie mit OK(+ - Wählen Sie b7 (+ / - - Bestätigen Sie mit OK(+...
- Seite 32 Gerätestart und Funktion 8.1 Gerätestart und Funktion der Warmwasserbereitung Komfortfunktion Warmwasserbereitung Werkseitig ist eine Warmwasserkomfortfunktion aktiviert. Das bedeutet, dass der Kessel direkt nach dem automatischen Entlüftungsprogramm starten und den primären Wärmetauscher unter Tieflast auf Temperatur bringen wird (mit Ausnahme von A244EC) Auf dem Bildschirm erscheint und die mittlere Anzeige.
- Seite 33 8.2 Gerätestart und Heizungsfunktion Bei einem Wärmebedarf des Zimmerthermostats, startet die Pumpe auf 100% damit der Vorlaufsensor eine korrekte Systemtemperatur misst. Nach 30 Sekunden wird die Gradientenregelung aktiv und startet der Kessel ( Bei einem Wärmebedarf des Raumregler, startet die Pumpe auf 100% damit der Vorlaufsensor eine korrekte Systemtemperatur misst.
- Seite 34 19°C Heizung wieder an. Außenfühler ARZ55 mit ATAG Wenn die Sommerausschalttemperatur aktiv ist, ist das obere Symbol (Heizprogramm) BrainZ Raumregler nicht mehr auf das Display ersichtlich. Bild 8.2.c Siehe für die Einstellungen die Anleitung des ATAG BrainZ.
- Seite 35 Bei Geräten im „industriellen Gebrauch” müssen die Betriebsstunden zugunsten der Betriebsstunden für Geräte in „privaten Haushalten” zurückgerechnet werden. Nehmen Sie in diese Fälle Kontakt auf mit ATAG Heizungstechnik GmbH. Der Gas-Hauptabsperrhahn ist zu schließen und gegen wiedereinschalten zu sichern.
- Seite 36 9.1 Inspektion Die Inspektion ist die visuelle Kontrolle des Allgemeinzustandes von Gerät und Installation. Das Ziel einer Inspektion ist die Begutachtung des Gerätes und eine Beurteilung, bis wann eine Wartung notwendig ist. Die visuelle Inspektion kann eine Wartung zur Folge haben. Bei der Inspektion ist kein Werkzeug erforderlich (ausgenommen Werkzeug, um die Verkleidung abzunehmen).
- Seite 37 Visuelle Kontrolle auf Undichtigkeiten am Kessel und Abgassystem wie Gas, Wasser, Kondensat und Abgas. Falls vorhanden müssen diese sofort behoben werden (Betriebssicherheit !). Ein undichtes Sicherheitsventil oder Entlüfter muss durch original ATAG-Ersatzteile ausgetauscht werden ! (Siehe Kapitel 9.2.12 oder in der Montageanleitung des Ersatzteils). Unzureichende Warmwassermenge oder Temperatur : - Kontrollieren Sie die Auslaufmenge und Temperatur (laut Datenblatt) - ggf.
- Seite 38 9.2.2 Ventilatoreinheit mit integrierter Brennerkassette Werkzeug: Kreuzschlitzschraubendreher ATAG Schlüsselsatz mit 4mm und 5mm Imbus und PZ2 Bits Steckschlüssel und Schraubendreher für Außensechskant 8 mm Siehe Bild 33 bis 40: Schließen Sie das Gasabsperrventil Nehmen Sie die elektr. Steckverbindungen vom Gasventil (1) und dem Ventilatormotor (2) ab Öffnen Sie die Verschraubung (3) des Gasventils...
- Seite 39 Nur A244EC: Der Downstream Wärmetauscher kann mit Hilfe des Befestigungshaken an der Bedieneinheit eingehängt werden (Bild 36) A244EC mit Downstream Wärmetauscher Bild 36 Obere linke (9) und rechte (10) Befestigungsstange mit Inbusschlüssel (4mm) durch 45° Verdrehung entspannen (achten Sie auf die rote Markierung an den Befestigungsstangen) und ziehen Sie die Befestigungsstangen nach vorne heraus Nehmen Sie die komplette Ventilator-Einheit mit Gasventil vom Wärmetauscher nach vorn ab;...
- Seite 40 - Kontrolle der Venturieinheit und des Luftverteilerbleches auf Verschmutzung ggf. Reinigung mit einem weichen Pinsel in Verbindung mit einem Staubsauger. Bei starker Staubablagerung im Luftkasten ist davon auszugehen, dass das Lüfterrad des Ventilators auch verschmutzt ist. Um dieses zu reinigen, muss der Ventilator von Venturieinheit und Mischkopf gelöst werden.
- Seite 41 9.2.4 Wärmetauscher Werkzeug: ATAG Schlüsselsatz mit 4mm und 5mm inbus und PZ2 Bits Siehe Bild 43 bis 45 - Überprüfen Sie den Wärmetauscher auf abgasseitige Verschmutzungen. Reinigen Sie den Wärmetauscher mit einer weichen Bürste und einem Staubsauger. Bitte achten Sie darauf, dass eventuelle Schmutzteile nicht nach unten in den Wärmetauscher fallen.
- Seite 42 9.2.5 Elektrodenblock (Zünd- und Ionisationselektrode) Werkzeug: MultiMessgerät (mit Messbereich Micro-Amper) Da die Zündelektrode ein Verschleißteil ist muß diese jährlich kontrolliert werden. Bei Abnutzungserscheinungen oder Beschädigungen von Elektrode oder Schauglas ist die komplette Zündelektrode zu erneuern. Zusätzlich kann durch auslesen von INFO Para 48 oder durch Messung des Ionisationsstromes festgestellt werden, wie hoch der Ionisationsstrom ist.
- Seite 43 9.2.6 Sicherheitsventil Werkzeug: Kreuzschlitzschraubendreher Kontrolle des Sicherheitsventils (3 bar) auf Undichtigkeit. Wenn Leckspuren am Ablaufschlauch oder im Luftkasten vorhanden sind, ist das Sicherheitsventil auszutauschen. Art. Nr. S4344630 SICHERHEITSVENTIL SATZ 3 BAR (Inkl. O-Ring) Art. Nr. S4338900 O-RING ø17,12x2,62 SICHERHEITSVENTIL Zum Austausch des Ventils muss das Gerät entleert werden. Die Schlauchklemme am Ablaufschlauch lösen und den Ablaufschlauch abziehen. Das Ventil aus dem Wärmetauscher herausdrehen und austauschen.
- Seite 44 Sitz der Bauteile zu überprüfen. Alle gasführenden Leitungen und Verschraubungen sind auf Dichtigkeit zu überprüfen (mittels Lecksuchspray). Der Austausch von Bauteilen darf nur mit original ATAG Ersatzteilen erfolgen. Das Gerät entsprechend der Montage- und Bedienungsanleitung wieder in Betrieb ne- hmen. Die CO Kontrolle muss durchgeführt werden.
- Seite 45 Wasserqualitäten, welche unter Umständen nicht zum Befüllen der Heizungsanlagen geeignet sind (stark korrosives oder stark kalkhaltiges Wasser). Wenden Sie sich in einem solchen Fall bitte an die ATAG Heizungstechnik GmbH. Verwenden Sie keine Inhibitoren für die Aufbereitung des Füllwassers. (Freigabe nur durch die ATAG Heizungstechnik GmbH).
- Seite 46 - Die Anwendung eines Filters ist eine weitere Möglichkeit, Schmutz zu entfernen. Der Filtertyp muss den anlagenspezifischen Anforderungen und der Verschmutzungsart entsprechen. ATAG empfiehlt den Einsatz eines Filters. Dabei sollte man darauf achten, dass das gesamte Leitungssystem mit in Betracht gezogen wird.
- Seite 47 Enthärtetes Wasser: Wasser, aus dem Calcium und Magnesiumionen teilweise entfernt wurden. Entmineralisiertes Wasser: Wasser, woraus fast alle Salze entfernt wurden (sehr niedrige Konduktivität). Destilliertes Wasser: Wasser, in dem keine Salze mehr vorhanden sind. Für weitere Fragen steht Ihnen ATAG gerne zu Verfügung.
- Seite 48 9.5 Inbetriebnahme Bevor das Gerät in Betrieb genommen wird, muss die gesamte Anlagenhydraulik vollständig entlüftet werden. Entlüften Sie auch die Gasleitung und öffnen Sie die Gasabsperrung des Gerätes. Das Gerät benötigt keine Einstellung des Gasdrucks und der Luftmenge, da diese selbstregulierend und werkseitig eingestellt ist. °C Segment-Test - Stecken Sie den Stecker in der Steckdose.
- Seite 49 Kontrolle (Schornsteinfegerfunktion) Benötigtes Werkzeug: Kalibriertes O -Messgerät Kreuzschlitzschraubenzieher Flacher Schraubenzieher Alle Geräte der ATAG A-Serie sind verbrennungstechnisch werkseitig voreinge- stellt.Trotzdem ist nach Inbetriebnahme eine CO -Kontrollmessung durch- zuführen. Gehen Sie wie folgt vor: Nehmen Sie den Kessel in Betrieb Kalibrieren Sie das Meßgerät Stellen Sie sicher das der Kessel seine Leistung abgeben kann Drücken Sie beide + Tasten (Heiz-/Warmwasserbetrieb) für 6 Sekunden...
- Seite 50 9.7 Gaspedalfunktion Benötigtes Werkzeug: Kalibriertes O2 -Messgerät Kreuzschlitzschraubenzieher Flacher Schraubenzieher Mit dieser Steuerung kann man die Brennerleistung mittels der sogenannten Gaspedalfunktion steuern. Diese kann folgendermaßen eingestellt werden: Gewährleisten Sie, dass der Kessel in Betrieb ist und die Wärme, die er produziert, abgeben kann;...
- Seite 51 Störmeldungen Über das Display werden Störmeldungen und aufgelaufene Blockiermeldungen in einem alphanumerischen Code angegeben. - Blockierung Code mit Schlüssel-Symbol Blockierungen führen nicht zu Störabschaltungen (Error), haben aber kurzfristig eine Abschaltung des Brenners zur Folge - Error Code mit Glocke-Symbol Störungen (Error) haben eine dauerhafte Verriegelung des Kessels zur Folge.
- Seite 52 Code Beschreibung Lösung c1 17 Wasserdruck zu hoch (>3 bar) Druck im kalten Zustand zu hoch. Dieser muss zwischen 1,5 und 1,7 bar liegen. Drücken Sie auf die i-Taste. Jetzt wird der aktuelle Wasserdruck angezeigt. Eventuell ab- lassen. Falls der Wasserdruck während des Betriebes doch zu hoch erscheint, ist möglicherweise das Ausdehnungsge- fäß...
- Seite 53 2. O-Ring Dosierventil nicht vorhanden. Kontrollieren Sie das Dosierventil und erset- zen Sie es, falls notwendig. zu hoch - Belastung 1. Falsche Parameter geladen Rufen Sie die Kundendienst von ATAG Hei- zu niedrig zungstechnik an. Kein Durchfluss Heiz- 3-Wege-Ventil steht nicht in der richtigen kreis-Flow = 0 Position.
- Seite 54 Anhang A: Technische Daten A-Serie A-Serie Kombi Solo Kesseltyp A203C A203C V A244EC A200S Wärmetauschertyp OSS1 OSS1 OSS2 OSS1 Nennbelastung (Hs=Ho) Nennbelastung (Hi=Hu) HZ 18,0 18,0 21,6 18,0 Nennbelastung (Hi=Hu) BW 23,4 23,4 34,2 18,0 Wirkungsgradklasse nach BED ...
- Seite 55 Anhang B Systemwasserzusätze Bei Abweichungen der Füllwasseranforderungen aus dem Kapitel 6.4 können die unten aufgeführten Systemwasserzusätze verwendet werden. Die Anwendung muss laut unten stehender Tabelle erfolgen. Bei abweichenden Konzentrationsmengen erlischt der Gewährleistungsanspruch auf die vom Heizungswasser berührten Bauteile. Zusatztyp Lieferant und Spezifikationen Max. Konzentration Anwendung Korrossionsinhibitoren Sentinel X100 Korrosionshemmen-...
- Seite 56 Anhang C: Elektrisches Diagramm A-Serie bis Oktober 2010...
- Seite 57 Anhang D: Elektrisches Diagramm A-Kombi ab Oktober 2010...
- Seite 58 Anhang D1: Elektrisches Diagramm A200S ab Oktober 2010...
- Seite 59 Anhang E: Widerstandstabellen Widerstandstabelle Sensoren ATAG A Außenfühler T4 Vorlaufsensor T1 Rücklaufsensor T2 Warmwassersensor T3 Abgassensor T5 NTC1k (25°C) NTC10k (25°C) Temperatur Widerstand Temperatur Widerstand [°C] [Ohm] [°C] [Ohm] 4.574 55.047 4.358 32.555 4.152 19.873 3.958 18.069 3.774 16.447 3.600 14.988...
- Seite 60 Anhang F: Inspektionsübersicht Inspektionsübersicht - Gas- Brennwertgeräte der Serie A Pos. Nr.: Zusätzlich sind die Prüflisten nach VDMA zu beachten! Beanstandungen Anlage spannungslos machen und Gas-Absperrhahn schließen! Luftkasten/Verkleidung 1.0.1 Kunststoffverkleidung entfernen √ Dichtung der Verkleidung/Luftkasten auf Verschleiß kontrollieren 1.0.2 √ Funktionserhaltendes Reinigen 1.0.3 √...
- Seite 61 Anhang G: Wartungsübersicht Wartungsübersicht - Gas- Brennwertgeräte der Serie A Pos. Nr.: Zusätzlich sind die Prüflisten nach VDMA zu beachten! Beanstandungen Anlage spannungslos machen und Gas-Absperrhahn schließen! Luftkasten/Verkleidung Äußerlich auf Verschmutzung und Beschädigung prüfen 1.0.1 √ Funktionserhaltendes Reinigen 1.0.2 √ Auf Dichtheit prüfen ggf.
