Stellmotore M9203 mit Federrücklauf, 3 Nm
Wirkrichtung Federrücklauf:
Gegen Uhrzeigersinn
Drehwinkelbegrenzung
Umstecken des Achsadapters in 5°‐Schritten.
Kleinster Drehwinkel ist 35°
Größter Drehwinkel ist 95°
Werkseinstellung ist 95°
Jede Montageposition verringert den Rotationsbereich um 5°.
Abbildung 3:
Drehwinkelbegrenzung durch Zubehör M9302-603
© 01.2017 Johnson Controls Systems & Service GmbH
Elektronischer Produktkatalog MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
Seite A
Einstellschraube
für den Signalschalter
(DA=Direkt wirkend
RA=Umgekehrt wirkend)

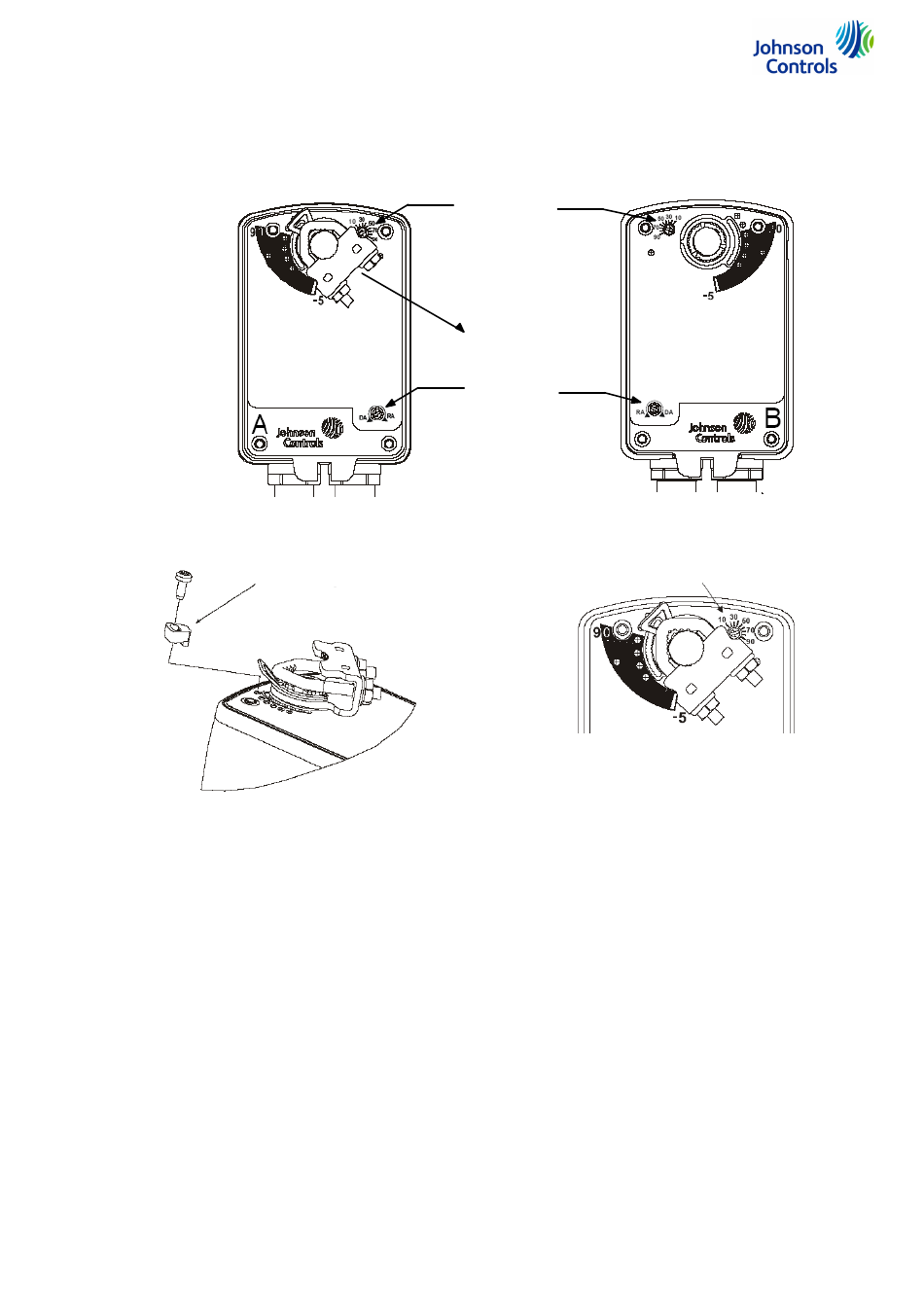

Abbildung 2:
Vorderseite A und Rückseite B beim M9203-xxx-1(Z)
Wirkrichtung Federrücklauf:
Drehwinkel-
begrenzung
Auswahl des
Betriebsmodus
Signalschalter
Der Siganlschalter ist auf beiden Seiten des Antriebs einstell
bar. Er ist werkseitig auf 11° schließend (relativ zum Rotati
onsbereich von 0 bis 90°) eingestellt. Der Siganlschalter kann
stufenlos innerhalb des Rotationsbereichs mithilfe folgender
Routine eingestellt werden:
1. Positionieren Sie den Antrieb in der Federrücklaufposi
tion. Werkseitig ist der Antrieb so eingestellt, dass der
Siganlschalter auslöst, wenn der Antrieb die 11° Position
erreicht.
2. Drehen Sie den Siganlschalter , bis er auf die ge
wünschte Schaltposition zeigt.
3. Verbinden Sie den Siganlschalter mit einem Spannungs
messer und schließen Sie den Antrieb an die Versor
gungsspannung an. Der Antrieb fährt jetzt in die Position
Vollständig geöffnet und bleibt dort, solang die Spannung
anliegt.
4. Beobachten Sie den Siganlschalter . Falls notwendig,
müssen die Schritte 1 bis 3 wiederholt werden.
Abbildung 4:
Signalschalter
(Modelle M9203-xxB-1(Z))
Seite B
Im Uhrzeigersinn
4
