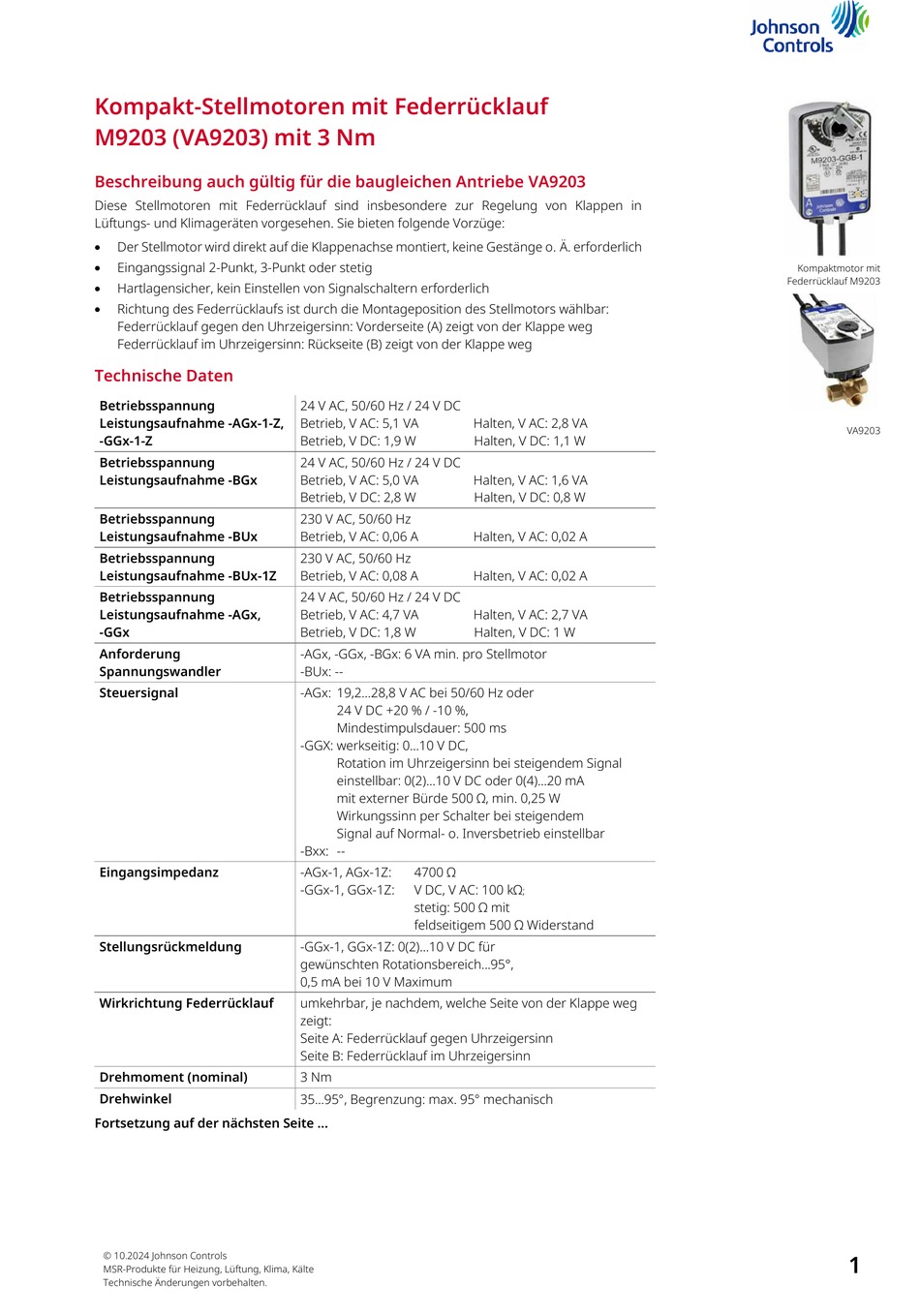

Kompakt-Stellmotoren mit Federrücklauf
M9203 (VA9203) mit 3 Nm
Beschreibung auch gültig für die baugleichen Antriebe VA9203
Diese Stellmotoren mit Federrücklauf sind insbesondere zur Regelung von Klappen in
Lüftungs- und Klimageräten vorgesehen. Sie bieten folgende Vorzüge:
Der Stellmotor wird direkt auf die Klappenachse montiert, keine Gestänge o. Ä. erforderlich
•
•
Eingangssignal 2-Punkt, 3-Punkt oder stetig
Hartlagensicher, kein Einstellen von Signalschaltern erforderlich
•
•
Richtung des Federrücklaufs ist durch die Montageposition des Stellmotors wählbar:
Federrücklauf gegen den Uhrzeigersinn: Vorderseite (A) zeigt von der Klappe weg
Federrücklauf im Uhrzeigersinn: Rückseite (B) zeigt von der Klappe weg
Technische Daten
Betriebsspannung
Leistungsaufnahme -AGx-1-Z,
-GGx-1-Z
Betriebsspannung
Leistungsaufnahme -BGx
Betriebsspannung
Leistungsaufnahme -BUx
Betriebsspannung
Leistungsaufnahme -BUx-1Z
Betriebsspannung
Leistungsaufnahme -AGx,
-GGx
Anforderung
Spannungswandler
Steuersignal
Eingangsimpedanz
Stellungsrückmeldung
Wirkrichtung Federrücklauf
Drehmoment (nominal)
Drehwinkel
Fortsetzung auf der nächsten Seite ...
© 10.2024 Johnson Controls
MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
24 V AC, 50/60 Hz / 24 V DC
Betrieb, V AC: 5,1 VA
Halten, V AC: 2,8 VA
Betrieb, V DC: 1,9 W
Halten, V DC: 1,1 W
24 V AC, 50/60 Hz / 24 V DC
Betrieb, V AC: 5,0 VA
Halten, V AC: 1,6 VA
Betrieb, V DC: 2,8 W
Halten, V DC: 0,8 W
230 V AC, 50/60 Hz
Betrieb, V AC: 0,06 A
Halten, V AC: 0,02 A
230 V AC, 50/60 Hz
Betrieb, V AC: 0,08 A
Halten, V AC: 0,02 A
24 V AC, 50/60 Hz / 24 V DC
Betrieb, V AC: 4,7 VA
Halten, V AC: 2,7 VA
Betrieb, V DC: 1,8 W
Halten, V DC: 1 W
-AGx, -GGx, -BGx: 6 VA min. pro Stellmotor
-BUx: --
-AGx: 19,2...28,8 V AC bei 50/60 Hz oder
24 V DC +20 % / -10 %,
Mindestimpulsdauer: 500 ms
-GGX: werkseitig: 0...10 V DC,
Rotation im Uhrzeigersinn bei steigendem Signal
einstellbar: 0(2)...10 V DC oder 0(4)...20 mA
mit externer Bürde 500 Ω, min. 0,25 W
Wirkungssinn per Schalter bei steigendem
Signal auf Normal- o. Inversbetrieb einstellbar
-Bxx: --
-AGx-1, AGx-1Z:
4700 Ω
-GGx-1, GGx-1Z:
V DC, V AC: 100 kΩ
stetig: 500 Ω mit
feldseitigem 500 Ω Widerstand
-GGx-1, GGx-1Z: 0(2)...10 V DC für
gewünschten Rotationsbereich...95°,
0,5 mA bei 10 V Maximum
umkehrbar, je nachdem, welche Seite von der Klappe weg
zeigt:
Seite A: Federrücklauf gegen Uhrzeigersinn
Seite B: Federrücklauf im Uhrzeigersinn
3 Nm
35...95, Begrenzung: max. 95 mechanisch
;
Kompaktmotor mit
Federrücklauf M9203
VA9203
1
