7.4 Beschreibung des Controllers
12
11
10
9
1
2
3
4
5
6
7
8
9
10
11
12
PV
SV
[SET]
[ROTATE]
[UP] / [DOWN]
AT
OUT1 / OUT2
SOLO
4848
PV
SV
AT OUT1
SET
8 7

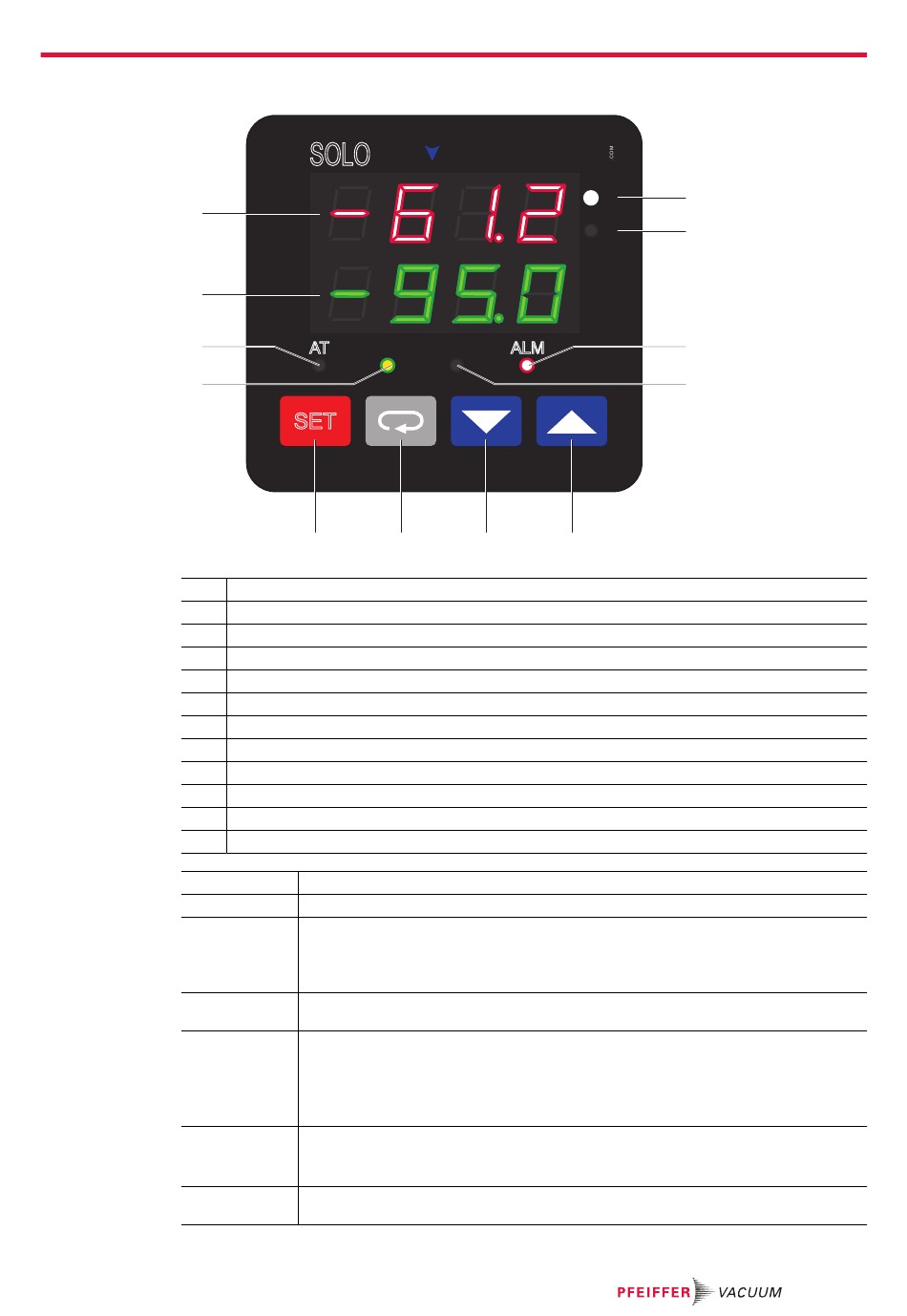

Anzeige der gewählten Temperatureinheit in °C (°C)
Anzeige der gewählten Temperatureinheit in °F (°F)
Kontrollleuchte Alarmstatus (ALM)
Statusanzeige Ausgang 2 (OUT2)
Einstellschaltfläche zum Vergrößern eines Werts [UP]
Einstellschaltfläche zum Verkleinern eines Werts [DOWN]
Navigationsschaltfläche im Menü [ROTATE]
Schaltfläche zur Bestätigung einer Einstellung und Navigation [SET]
Statusanzeige Ausgang 1 (OUT1)
Statusanzeige für die Funktion „Auto-Anpassung" (AT)
Schaltpunkt „Prozesswert" (SV)
„Prozess"-Wert (PV)
Der „Prozess"-Wert zeigt die aktuelle Temperatur der Kaltsonde an.
Die Sollwerttemperatur zeigt den konfigurierten Temperatursollwert an.
Die Schaltfläche [SET]:
● bestätigt den Sollwert: Kurzes Drücken auf die Schaltfläche [SET]
● greift auf die erweiterten Einstellungen zu: Drücken und Halten der Schaltfläche
[SET] für 3 Sekunden
Mit der Schaltfläche [ROTATE] können Sie durch die Menüs des ausgewählten Be-
triebsmodus navigieren.
Einstellschaltfläche zum Verkleinern oder Vergrößern eines Werts
Die Schaltflächen [UP] / [DOWN] können den angezeigten Prozesswert (SV) ver-
größern oder verkleinern.
Das Drücken und Halten dieser Schaltfläche beschleunigt die Rate, mit der die Ver-
größerungs-/Verkleinerungsschritte angezeigt werden.
Die Statusanzeige blinkt, wenn die Funktion „Automatische Anpassung" aktiviert ist
(grün blinkende LED).
Diese Funktion wird nicht beim Betrieb des Probenkühlers verwendet.
Die Status-Kontrollleuchten leuchten auf, wenn der jeweilige Ausgang (1/2) aktiviert
ist (grüne LED).
