1. Verschieben Sie PCIe-Risers ein und zwei vom beeinträchtigten Controller-Modul auf das
Ersatzcontrollermodul:
a. Entfernen Sie alle SFP- oder QSFP-Module, die sich möglicherweise in den PCIe-Karten enthalten
haben.
b. Drehen Sie die Riserverriegelung auf der linken Seite des Steigrohrs nach oben und in Richtung
Luftkanal.
Der Riser hebt sich leicht vom Controller-Modul auf.
c. Heben Sie den Riser an, und schieben Sie ihn dann zum Ersatzcontrollermodul.
d. Richten Sie den Riser an den Stiften an der Seite des Riser-Sockels aus, senken Sie den Riser an den
Stiften nach unten, schieben Sie den Riser in den Sockel auf dem Motherboard und drehen Sie dann
den Riegel bündig mit dem Blech des Riser nach unten.
e. Wiederholen Sie diesen Schritt für die Risernummer 2.

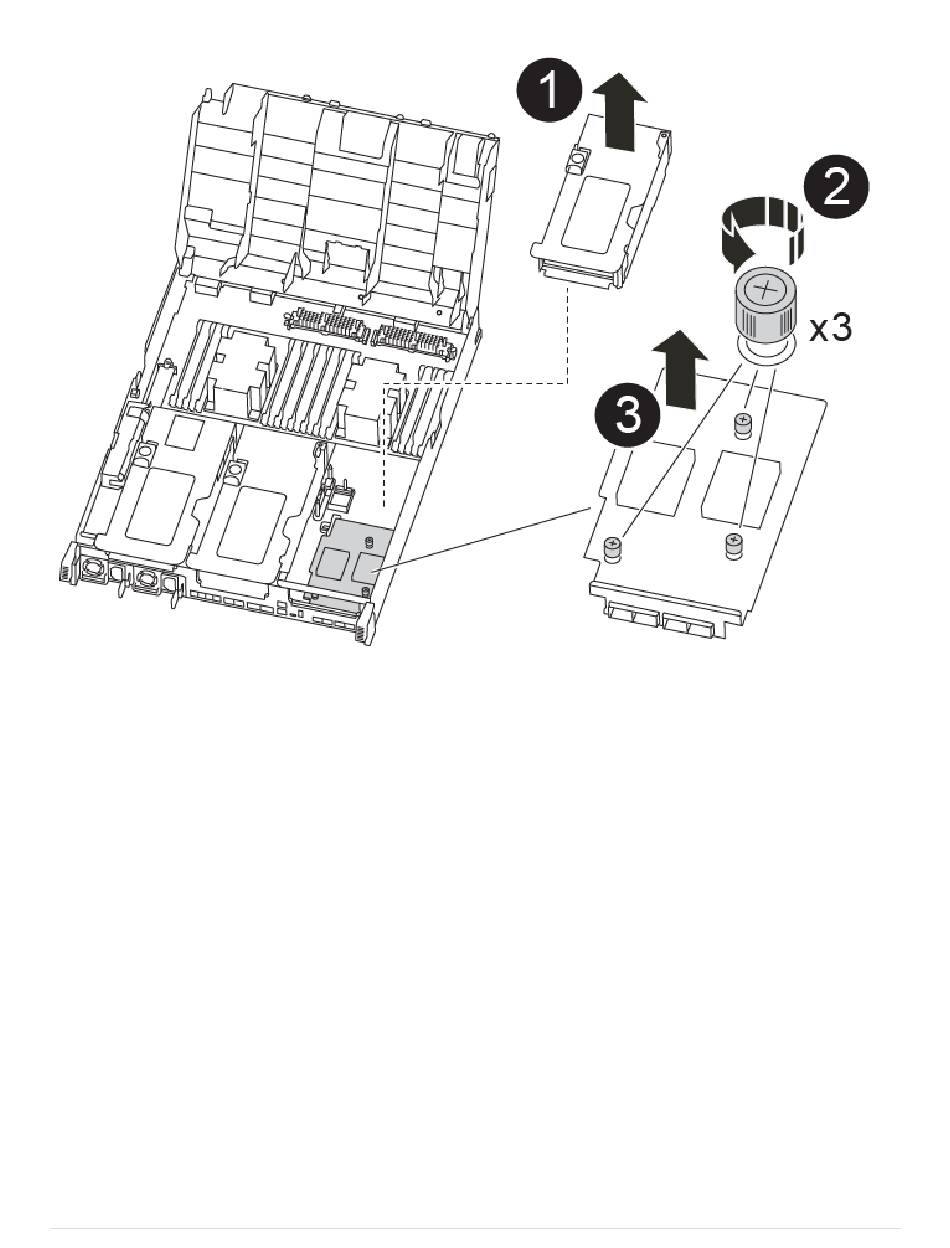

2. Entfernen Sie die Riser-Nummer 3, entfernen Sie die Mezzanine-Karte, und installieren Sie beide in das
Ersatzcontrollermodul:
a. Entfernen Sie alle SFP- oder QSFP-Module, die sich möglicherweise in den PCIe-Karten enthalten
haben.
b. Drehen Sie die Riserverriegelung auf der linken Seite des Steigrohrs nach oben und in Richtung
Luftkanal.
