Schritte
1. Wenn Sie nicht bereits geerdet sind, sollten Sie sich richtig Erden.
2. Identifizieren Sie das zu ersetzenden Netzteil anhand von Konsolenfehlern oder über die LEDs an den
Netzteilen.

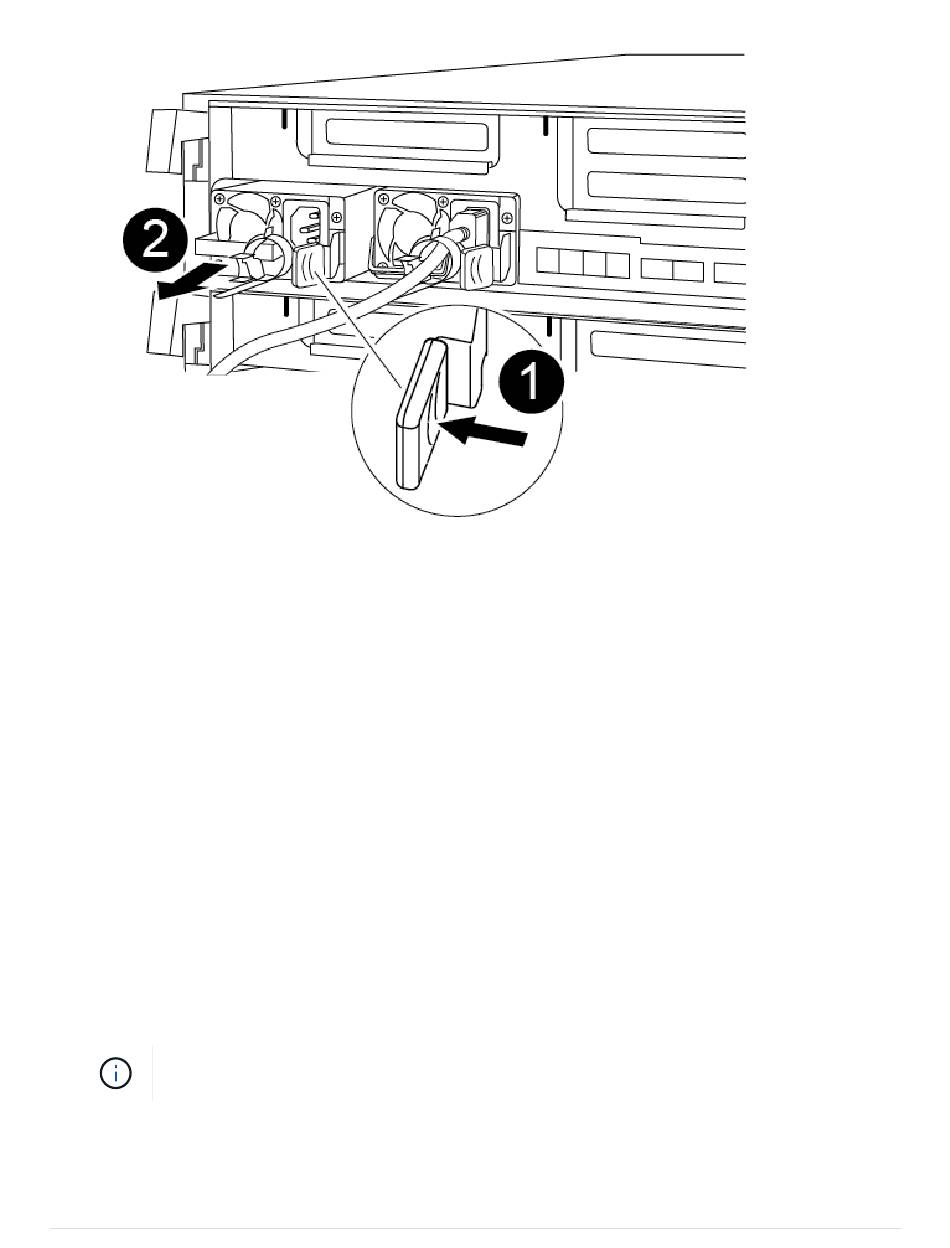

3. Trennen Sie das Netzteil:
a. Öffnen Sie die Netzkabelhalterung, und ziehen Sie dann das Netzkabel vom Netzteil ab.
b. Ziehen Sie das Netzkabel von der Stromversorgung ab.
4. Entfernen Sie das Netzteil:
a. Drehen Sie den Nockengriff so, dass er zum Herausziehen der Stromversorgung aus dem Gehäuse
verwendet werden kann.
b. Drücken Sie die blaue Verriegelungslasche, um das Netzteil aus dem Gehäuse zu lösen.
c. Ziehen Sie das Netzteil mit beiden Händen aus dem Gehäuse und legen Sie es dann beiseite.
5. Halten und richten Sie die Kanten des Netzteils mit beiden Händen an der Öffnung im Controller-Modul
aus, und drücken Sie dann vorsichtig das Netzteil in das Controller-Modul, bis die Verriegelungslasche
einrastet.
Die Netzteile werden nur ordnungsgemäß mit dem internen Anschluss in Kontakt treten und auf eine
Weise verriegeln.
Um Schäden am internen Stecker zu vermeiden, sollten Sie beim Einschieben der
Stromversorgung in das System keine übermäßige Kraft verwenden.
6. Drehen Sie den Nockengriff so, dass er bündig gegen die Stromversorgung steht.
7. Schließen Sie die Verkabelung des Netzteils wieder an:
