Wenn Sie den Anschluss einsetzen, sollten Sie das Gefühl haben, dass er einrasten kann.
Wenn Sie nicht das Gefühl haben, dass er klickt, entfernen Sie ihn, drehen Sie ihn um und
versuchen Sie es erneut.
Schritte

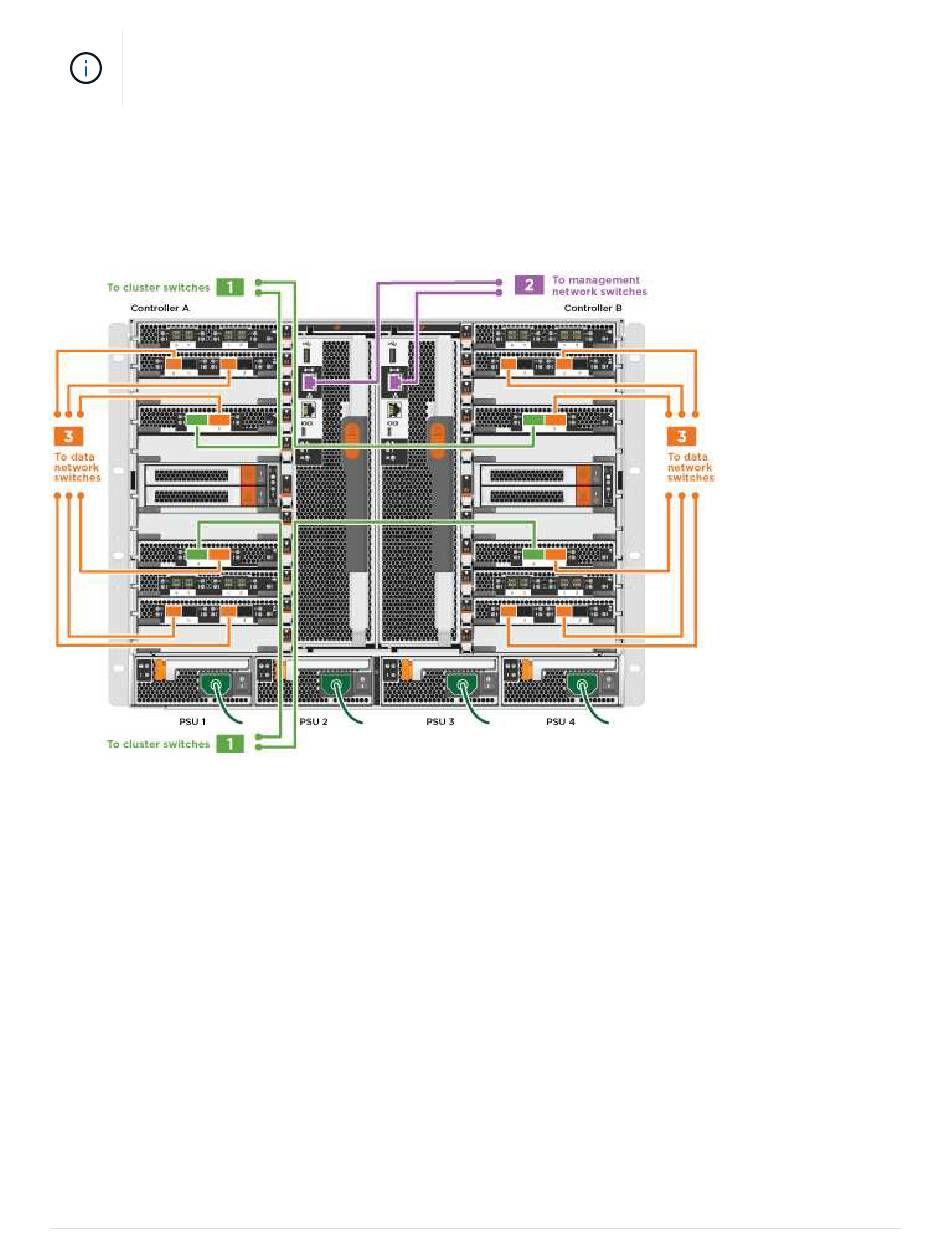

1. Verwenden Sie die Animation oder Abbildung, um die Verkabelung zwischen den Controllern und den
Switches abzuschließen:
Animation - Switch Cluster Verkabelung
1. Gehen Sie zu
Schritt 4: Controller mit Laufwerk-Shelfs verkabeln
Festplatten-Shelf
Schritt 4: Controller mit Laufwerk-Shelfs verkabeln
Je nachdem, ob es sich um ein AFF- oder FAS-System handelt, können neue Systeme an DS212C-, DS224C-
oder NS224-Shelfs angeschlossen werden.
Option 1: Controller mit DS212C- oder DS224C-Laufwerk-Shelfs verkabeln
Sie müssen die Shelf-zu-Shelf-Verbindungen verkabeln und dann beide Controller mit dem DS212C oder
DS224C Laufwerk-Shelfs verkabeln.
Die Kabel werden mit den Pull-Tabs nach unten in das Festplatten-Shelf eingesetzt, während das andere Ende
des Kabels mit den Pull-Tabs nach oben in die Controller-Storage-Module eingesetzt wird.
6
Anleitung zur Verkabelung des
