entfernen, wenn Sie es in ein neues Chassis verschieben.
1. Trennen Sie alle Kabel, die mit dem Ziel-E/A-Modul verbunden sind.
Achten Sie darauf, dass Sie die Kabel so kennzeichnen, dass Sie wissen, woher sie stammen.

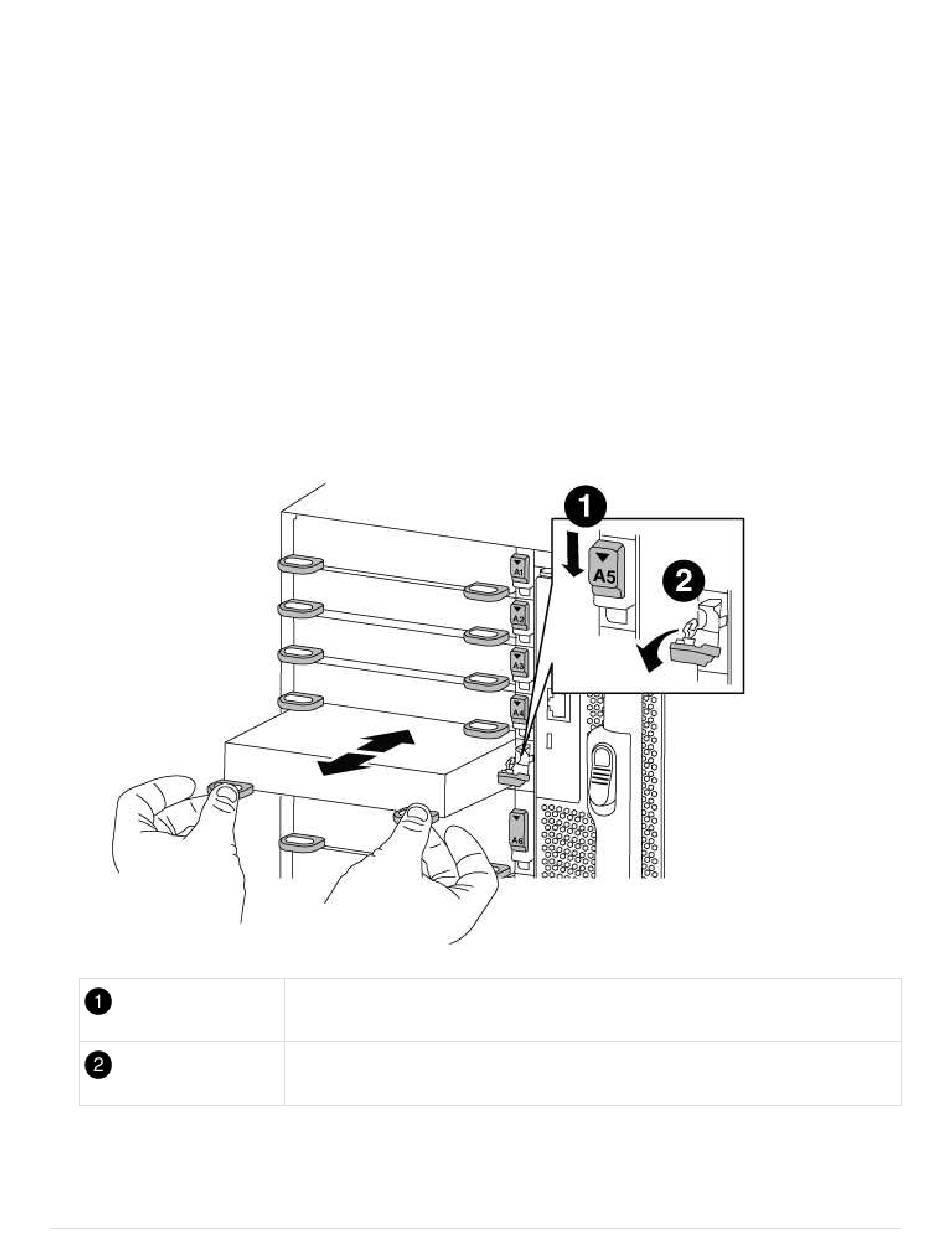

2. Entfernen Sie das Ziel-I/O-Modul aus dem Gehäuse:
a. Drücken Sie die Taste mit der Nummerierung und dem Buchstaben.
Die Nockentaste bewegt sich vom Gehäuse weg.
b. Drehen Sie die Nockenverriegelung nach unten, bis sie sich in horizontaler Position befindet.
Das I/O-Modul wird aus dem Gehäuse entfernt und bewegt sich ca. 1/2 Zoll aus dem I/O-Steckplatz.
c. Entfernen Sie das E/A-Modul aus dem Gehäuse, indem Sie an den Zuglaschen an den Seiten der
Modulfläche ziehen.
Stellen Sie sicher, dass Sie den Steckplatz verfolgen, in dem sich das I/O-Modul befand.
3. Legen Sie das E/A-Modul beiseite.
4. Wiederholen Sie den vorherigen Schritt für die verbleibenden I/O-Module des alten Chassis.
66
Gerettete und nummerierte E/A-Nockenverriegelung
E/A-Nockenverriegelung vollständig entriegelt
