3. HARDWARE-SETUP
3.8 Externe Anschlüsse
WARNUNG!
Einige Pins dienen als Anschlüsse oder Stromquellen. Diese sind
im Motherboard-Layout klar von den Jumpern unterschieden. Setzen Sie keine
Jumper-Kappen auf diese Anschlüsse, da dies Ihr Motherboard beschädigt.
WICHTIG:
Kabel sollten auf den Anschlüssen immer mit dem roten Streifen
an Pin 1 verbunden werden. Pin 1 befindet sich bei Festplatten und und CD-ROM-
Laufwerken normalerweise auf der Seite, die dem Stromanschluss am nächsten
liegt, können aber auch auf der gegenüberliegenden Seite auf Floppylaufwerken
liegen. Prüfen Sie vor der Installation die Anschlüsse, da es Ausnahmen geben kann.
IDE-Kabel müssen unter 46 cm betragen, wobei der zweite Laufwerksanschluss
nicht mehr als 15 cm vom ersten Anschluss entfernt liegen darf.

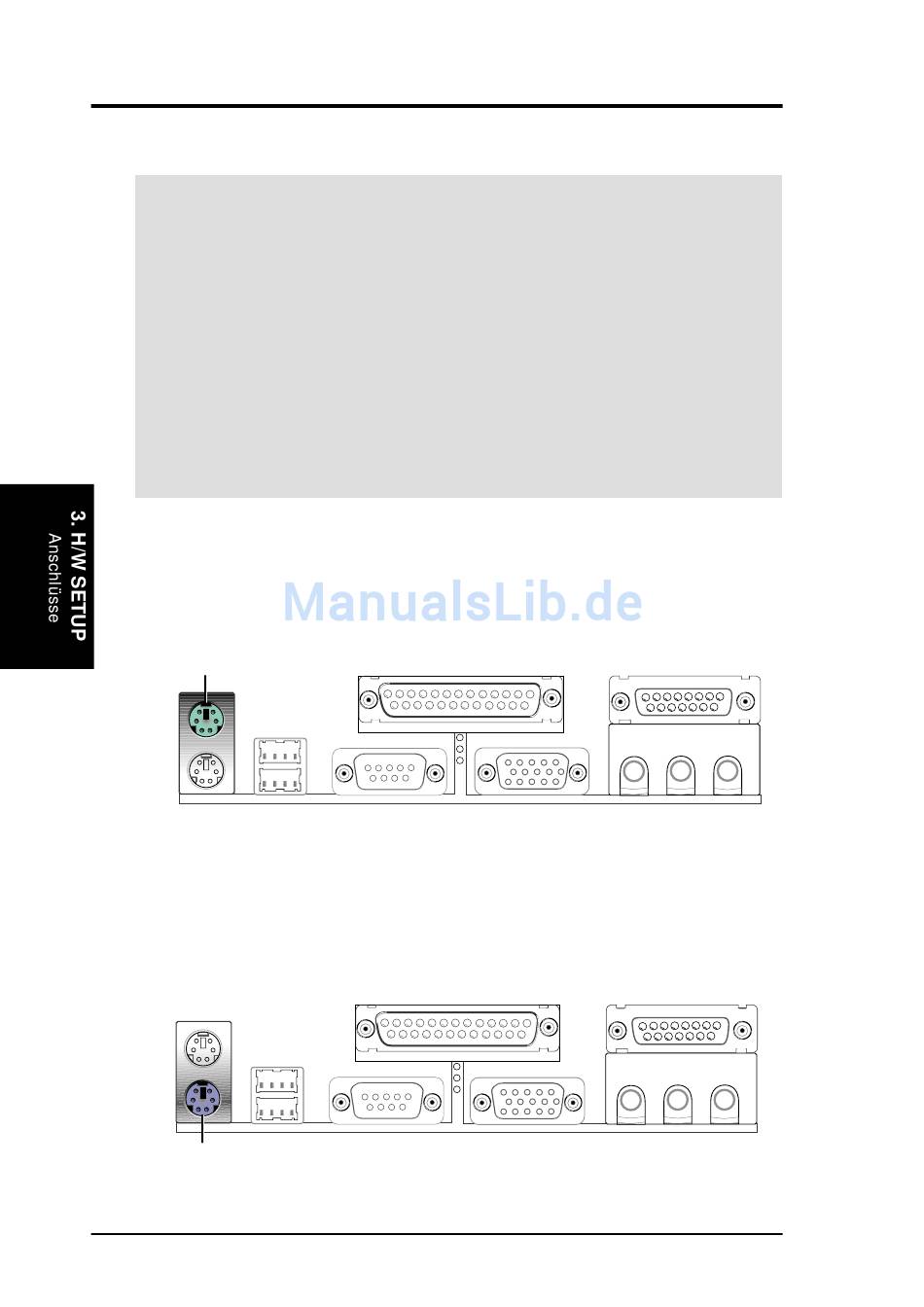

1) PS/2 Mausanschluss (grün, 6-polig, PS2KBMS)
Das System weist IRQ12 der PS/2 Maus zu, wenn eine erkannt wird. Wenn keine
erkannt wird, steht IRQ12 für Erweiterungskarten zur Verfügung. Siehe PS/2
Mausfunktions-Kontrolle in 4.4 Advanced Menu.
PS/2 Mouse (6-pin female)
2) PS/2 Tastaturanschluss (violett, 6-polig, PS2KBMS)
Dieser Anschluss ist für den PS/2-Stecker (Mini-DIN) einer Standardtastatur.
Dieser Anschluss nimmt keine Standard-AT (große DIN) Tastaturstecker
auf. Sie können für Standard AT-Tastaturen einen Adapter von DIN nach
Mini DIN verwenden.
PS/2 Keyboard (6-pin female)
