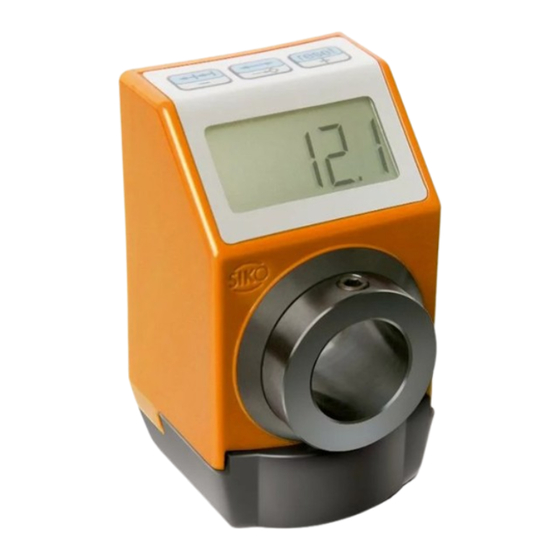

Siko ProTool DE Originalmontageanleitung
Verwandte Anleitungen für Siko ProTool DE
Inhaltszusammenfassung für Siko ProTool DE
- Seite 1 ProTool DE Programmiersoftware für DE04, DE04/1, DE10 und DKE01 Deutsch Originalmontageanleitung Seite 2 Programming software for DE04, DE04/1, DE10 and DKE01 English Translation of the Original Installation Instructions page 13 057/17...
-
Seite 2: Inhaltsverzeichnis
4.6 Tastenbedienung 4.7 Betriebsmodus 4.8 Offset Wert 4.9 Neustart der Positionsanzeige 4.10 Parameter in Datei schreiben 4.11 Parameter aus Datei lesen 4.12 Auslesen von Gerätedaten 4.13 Fehlerbeschreibung ProTool DE · Datum 20.02.2017 · Art. Nr. 84991 · Änd. Stand 057/17... -
Seite 3: Dokumentation
Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. Gefährdungen die zu schweren Körperverletzungen, Sachschäden oder WARNUNG ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. ProTool DE · Datum 20.02.2017 · Art. Nr. 84991 · Änd. Stand 057/17... -
Seite 4: Zielgruppe
Geräte/Systeme gemäß den Standards der Sicherheitstech- nik in Betrieb zu nehmen, zu erden und zu kennzeichnen. 2.4 Grundlegende Sicherheitshinweise Explosionsgefahr GEFAHR ` Programmierkabel nicht in explosionsgefährdeten Zonen einsetzen. ProTool DE · Datum 20.02.2017 · Art. Nr. 84991 · Änd. Stand 057/17... -
Seite 5: Installation
Positionsanzeige und Programmiersoftware hergestellt. Das Programmierkabel darf nur bei deaktivierter Kommunikation gesteckt ACHTUNG oder getrennt werden! Das Umschalten erfolgt mit dem Button "Start" bzw. "Stop". ProTool DE · Datum 20.02.2017 · Art. Nr. 84991 · Änd. Stand 057/17... -
Seite 6: Funktionsbeschreibung
Deckel verschlossen und die lose beigelegte Dichtungsplatte (nur DE04, DE04/1 oder DE10) aufgeklebt. 4 Funktionsbeschreibung Die Parametrierung ist nur möglich, wenn die Datenkommunikation einge- ACHTUNG schaltet ist! ProTool DE · Datum 20.02.2017 · Art. Nr. 84991 · Änd. Stand 057/17... -
Seite 7: Einbaulage (Nur De04, De04/1, De10)
Durch Betätigung einer der Schaltflächen wird die Lesbarkeit des Displays zwischen Einbaulage 02 (horizontale Wellenlage) und Einbaulage 04 (ver- tikale Wellenlage) geändert. Die jeweils programmierte Ausführung wird im Feld neben der Schaltfläche angezeigt. ProTool DE · Datum 20.02.2017 · Art. Nr. 84991 · Änd. Stand 057/17... -
Seite 8: Messwert/Umdrehung
4.3 Kommastelle Durch Betätigung einer der Schaltflächen wird der Wert an die Positions- anzeige übergeben und im nebenstehenden Infofeld angezeigt. Beispiel Kommastelle Anzeige 1080 1080 108.0 10.80 1.080 ProTool DE · Datum 20.02.2017 · Art. Nr. 84991 · Änd. Stand 057/17... -
Seite 9: Anzeigedivisor
Zählweise bei Drehung der Hohlwelle im Uhrzeigersinn. Die Auswahl "e" führt entsprechend zu aufsteigender Zählung bei Drehung entgegen dem Uhrzeigersinn. Die jeweils programmierte Ausführung wird im Feld neben der Schaltflä- che angezeigt. ProTool DE · Datum 20.02.2017 · Art. Nr. 84991 · Änd. Stand 057/17... -
Seite 10: Tastenbedienung
Anzeigebereich zwischen -19999 … 99999 darstellen kann. Der Offset muss so gewählt werden, dass die Summe aus Offset und Ist- Positionswert innerhalb der Anzeigebereichs der Positionsanzeige liegt. ProTool DE · Datum 20.02.2017 · Art. Nr. 84991 · Änd. Stand 057/17... -
Seite 11: Neustart Der Positionsanzeige
Dabei ist zuvor das Gerät entsprechend Kapitel mit dem ProTool DE zu verbinden. Die im Gerät gespeicherten Werte werden in den grau unter- legten Info-Feldern bei jedem Parameter angezeigt. ProTool DE · Datum 20.02.2017 · Art. Nr. 84991 · Änd. Stand 057/17... -
Seite 12: Fehlerbeschreibung
Abhilfe: Überprüfung, ob Programmierkabel in USB-Anschluss des PC's eingesteckt ist. Meldung: In der Anzeige "Pos" erscheint "Data stop". Abhilfe: Start-Button betätigen, um Kommunikation zwischen Positions- anzeige und Software zu starten. ProTool DE · Datum 20.02.2017 · Art. Nr. 84991 · Änd. Stand 057/17... - Seite 24 SIKO GmbH Weihermattenweg 2 79256 Buchenbach Telefon/Phone + 49 7661 394-0 Telefax/Fax + 49 7661 394-388 E-Mail info@siko.de Internet www.siko-global.com Service support@siko.de...
