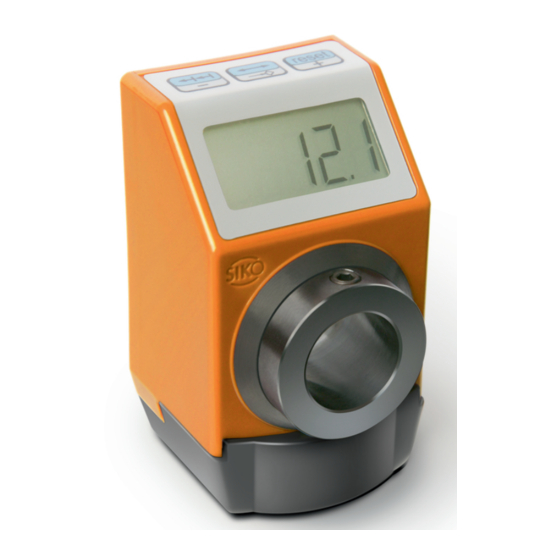

Siko DE04 Originalmontageanleitung
Vorschau ausblenden
Andere Handbücher für DE04:
- Benutzerinformation (8 Seiten) ,
- Originalmontageanleitung (24 Seiten) ,
- Originalmontageanleitung (28 Seiten)
Verwandte Anleitungen für Siko DE04
Inhaltszusammenfassung für Siko DE04
- Seite 1 DE04 DE04/1 DE10 Digitale Positionsanzeige Deutsch Originalmontageanleitung Seite 2 Digital Position Indicator English Translation of the Original Installation Instructions page 15 DE04 DE04/1 DE10 384/12...
-
Seite 2: Inhaltsverzeichnis
6.3 Austausch der Batterie 6.4 Fehlerbehandlung nach Batteriewechsel 7 Transport, Lagerung, Wartung und Entsorgung 8 Zubehör Programmiersoftware 9 Technische Daten 9.1 DE04 9.2 DE04/1 9.3 DE10 DE04 DE04/1 DE10 · Datum 10.12.2012 · Art. Nr. 84260 · Änd. Stand 384/12... -
Seite 3: Dokumentation
3. Die vorgeschriebenen Betriebs- und Installationsbedingungen sind einzuhalten. 4. Die Positionsanzeige darf nur innerhalb der technischen Daten und der angegebenen Grenzen betrieben werden (siehe Kapitel 9). DE04 DE04/1 DE10 · Datum 10.12.2012 · Art. Nr. 84260 · Änd. Stand 384/12... -
Seite 4: Kennzeichnung Von Gefahren Und Hinweisen
` Projektierung, Inbetriebnahme, Montage und Wartung nur durch geschultes Fachpersonal. ` Dieses Personal muss in der Lage sein, Gefahren, welche durch die mechanische, elektrische oder elektronische Ausrüstung verursacht werden können, zu erkennen. DE04 DE04/1 DE10 · Datum 10.12.2012 · Art. Nr. 84260 · Änd. Stand 384/12... -
Seite 5: Grundlegende Sicherheitshinweise
Erwärmung und langfristig zur Zerstörung der Positionsan- zeige. ` Sorgen Sie für einen geringen Wellen- und Winkelversatz zwischen Welle und Aufnahmebohrung durch geeignete Fertigungsmaßnahmen Abb. 1 Tab. (siehe DE04 DE04/1 DE10 · Datum 10.12.2012 · Art. Nr. 84260 · Änd. Stand 384/12... -
Seite 6: Elektrische Installation
Der Einsatzort ist so zu wählen, dass induktive oder kapazitive Störun- ACHTUNG gen nicht auf die Positionsanzeige einwirken können. Das System in mög- lichst großem Abstand von Leitungen einbauen, die mit Störungen belas- tet sind. DE04 DE04/1 DE10 · Datum 10.12.2012 · Art. Nr. 84260 · Änd. Stand 384/12... -
Seite 7: Inbetriebnahme
Kettenmaßsymbol, sichtbar wenn Kettenmaß aktiv. Kalibrierwerteingabesymbol, sichtbar wenn Kalibrierwerteingabe aktiv. 5.2 Nullsetzung/Kalibrierung (nur Tastenbedienung direkt oder verzögert) Mit der Rücksetztaste kann der Positionswert auf den programmierten Kalibrierwert gesetzt werden. DE04 DE04/1 DE10 · Datum 10.12.2012 · Art. Nr. 84260 · Änd. Stand 384/12... -
Seite 8: Kettenmaß (Nur Tastenbedienung Direkt, Verzögert Oder Nur Kettenmaßtaste)
Kalibrierwerteingabetaste Verlassen des Eingabemenüs ~5 s gedrückt werden. Das Kalibrierwerteingabesymbol erlischt. Bei der nächsten Nullsetzung/Kalibrierung springt der Positionswert auf den neu eingestellten Kalibrierwert. DE04 DE04/1 DE10 · Datum 10.12.2012 · Art. Nr. 84260 · Änd. Stand 384/12... -
Seite 9: Programmierung
(siehe Die Parameter gehen durch den Batteriewechsel nicht verloren. Lediglich der Positionswert muss danach durch Kalibrierung auf den richtigen Posi- tionswert gesetzt werden (siehe Kapitel 5.4). DE04 DE04/1 DE10 · Datum 10.12.2012 · Art. Nr. 84260 · Änd. Stand 384/12... -
Seite 10: Fehlerbehandlung Nach Batteriewechsel
Fehler: Trotz neuer Batterie keine Anzeige. Ursache: Batteriefach ist nicht richtig eingeschoben. Batterie ist falsch herum eingelegt. Pluszeichen muss unten sein. Maßnahme: Polung und Lage korrigieren. DE04 DE04/1 DE10 · Datum 10.12.2012 · Art. Nr. 84260 · Änd. Stand 384/12... -
Seite 11: Transport, Lagerung, Wartung Und Entsorgung
Nur für EU-Länder: Gemäß der Richtlinie 91/157/EWG müssen defekte oder verbrauchte Batterien recycelt werden. 8 Zubehör Programmiersoftware (nicht im Lieferumfang enthalten) • Zubehör SIKO-Art.Nr. "ProTool DE" DE04 DE04/1 DE10 · Datum 10.12.2012 · Art. Nr. 84260 · Änd. Stand 384/12... -
Seite 12: Technische Daten
Schockfestigkeit 30 g / 15 ms nach DIN-IEC 68-2-27 Vibrationsfestigkeit 10 g / (5 ... 150 Hz) nach DIN-IEC 68-2-6 20 g / (100 ... 2000 Hz) nach DIN-IEC 68-2-6 Schutzart IP51 DE04 DE04/1 DE10 · Datum 10.12.2012 · Art. Nr. 84260 · Änd. Stand 384/12... -
Seite 13: De10
~2 Jahre Betriebsdauer CR2032 Lithium Knopfzelle, 3 V, Typ ~8 Jahre Betriebsdauer CR2477 Display LCD-Display, 5-stellig, Zif- fernhöhe 11,5 mm Anzeigebereich -19999 ... 99999 DIN EN 61000-4-2 DIN EN 61000-4-4 DE04 DE04/1 DE10 · Datum 10.12.2012 · Art. Nr. 84260 · Änd. Stand 384/12... - Seite 14 DE04 DE04/1 DE10 Technische Daten Deutsch Elektrische Daten Ergänzung Prüfzeichen Umgebungsbedingungen Ergänzung Arbeitstemperatur -10 °C ... +60 °C Lagertemperatur -30 °C ... +80 °C DE04 DE04/1 DE10 · Datum 10.12.2012 · Art. Nr. 84260 · Änd. Stand 384/12...
- Seite 28 SIKO GmbH Weihermattenweg 2 79256 Buchenbach Telefon/Phone + 49 7661 394-0 Telefax/Fax + 49 7661 394-388 E-Mail info@siko.de Internet www.siko.de Service support@siko.de...
