3.4.4

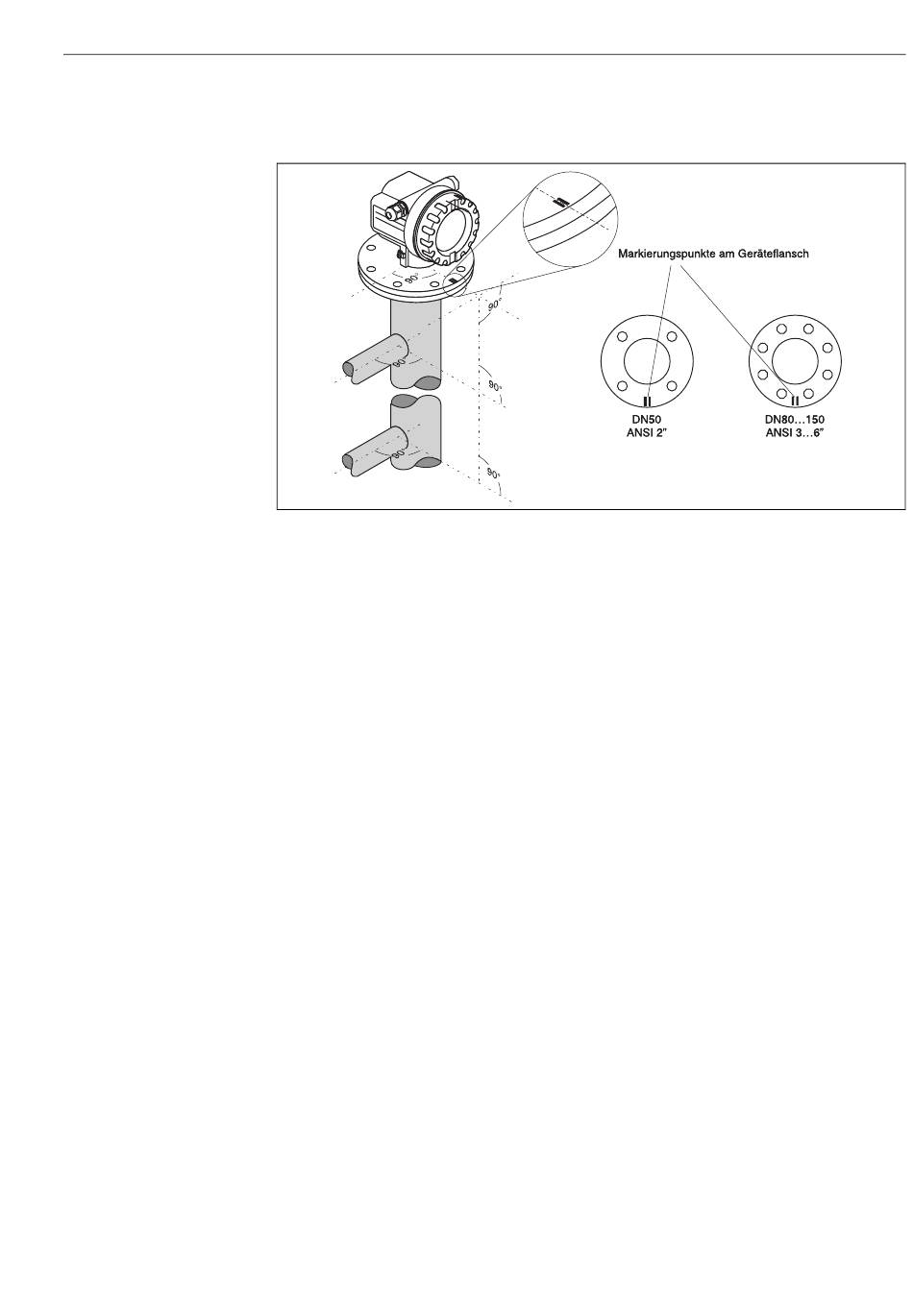

Einbau in Bypass

Optimale Einbauposition
Standardeinbau
Bei Einbau in ein Schwallrohr beachten Sie bitte die Projektierungshinweise auf Seite 15 und fol-
gende Punkte:
• Markierung auf Schlitze ausgerichtet.
• Bei Flanschen befindet sich die Markierung immer genau in der Mitte zwischen zwei Flansch-
bohrungen.
• Nach der Montage kann das Gehäuse um 350° gedreht werden, um den Zugang zur Anzeige und
zum Anschlussraum zu erleichtern.
• Messungen durch einen offenen Kugelhahn mit Volldurchgang sind problemlos möglich.
Empfehlungen für das Bypassrohr
• Metallisch (ohne Kunststoff- oder Email-Auskleidung).
• Konstanter Durchmesser
• Hornantenne so groß wie möglich wählen. Bei Zwischengrößen (z.B. 95 mm) nächstgrößere
Antenne verwenden und mechanisch anpassen (nur FMR 230 / FMR 240).
• Bei Übergängen die z.B. bei der Verwendung eines Kugelhahns oder beim Zusammenfügen von
einzelnen Rohrstücken entstehen, dürfen nur Spalte von max. 1 mm entstehen.
• Im Bereich der Abgänge (∼ ±20 cm) ist mit einer reduzierten Genauigkeit der Messung zu rech-
nen.
Montage
L00-FMR230xx-17-00-00-de-007
