Montage

#
Bei Montage die Ausrichtung der Markierung am Geräteflansch beachten!
Einbau frei im Tank:
Markierung zur Tankwand ausrichten!
9 0 9 0
° °
Einbau in Schwallrohr:
Markierung paralell zu den Ausgleichsöffnungen!
Einbau in Bypass:
Markierung senkrecht (90°) zu Tankverbindungen!
9 0
9 0
9 0
10

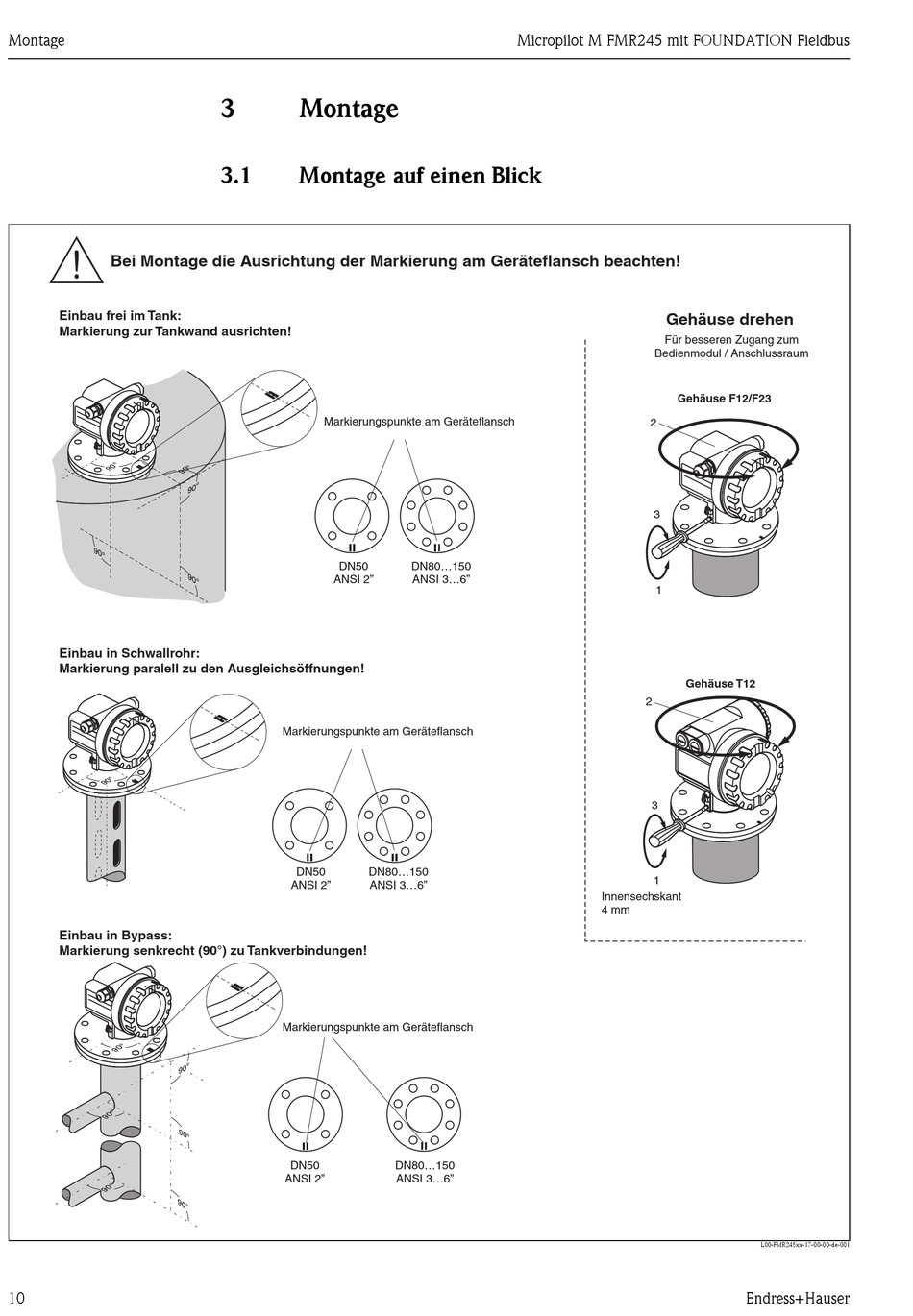

3 Montage
3.1

Montage auf einen Blick

Markierungspunkte am Geräteflansch
° °
9 0 9 0
9
DN50
9 0 9 0
ANSI 2"
° °
Markierungspunkte am Geräteflansch
DN50
ANSI 2"
Markierungspunkte am Geräteflansch
°
°
DN50
ANSI 2"
°
Micropilot M FMR245 mit FOUNDATION Fieldbus
DN80...150
ANSI 3...6"
DN80...150
ANSI 3...6"
DN80...150
ANSI 3...6"
Gehäuse drehen
Für besseren Zugang zum
Bedienmodul / Anschlussraum
Gehäuse F12/F23
2
3
1
Gehäuse T12
2
3
1
Innensechskant
4 mm
L00-FMR245xx-17-00-00-de-001
