Micropilot M FMR245 FOUNDATION Fieldbus
Endress+Hauser
3.4.4

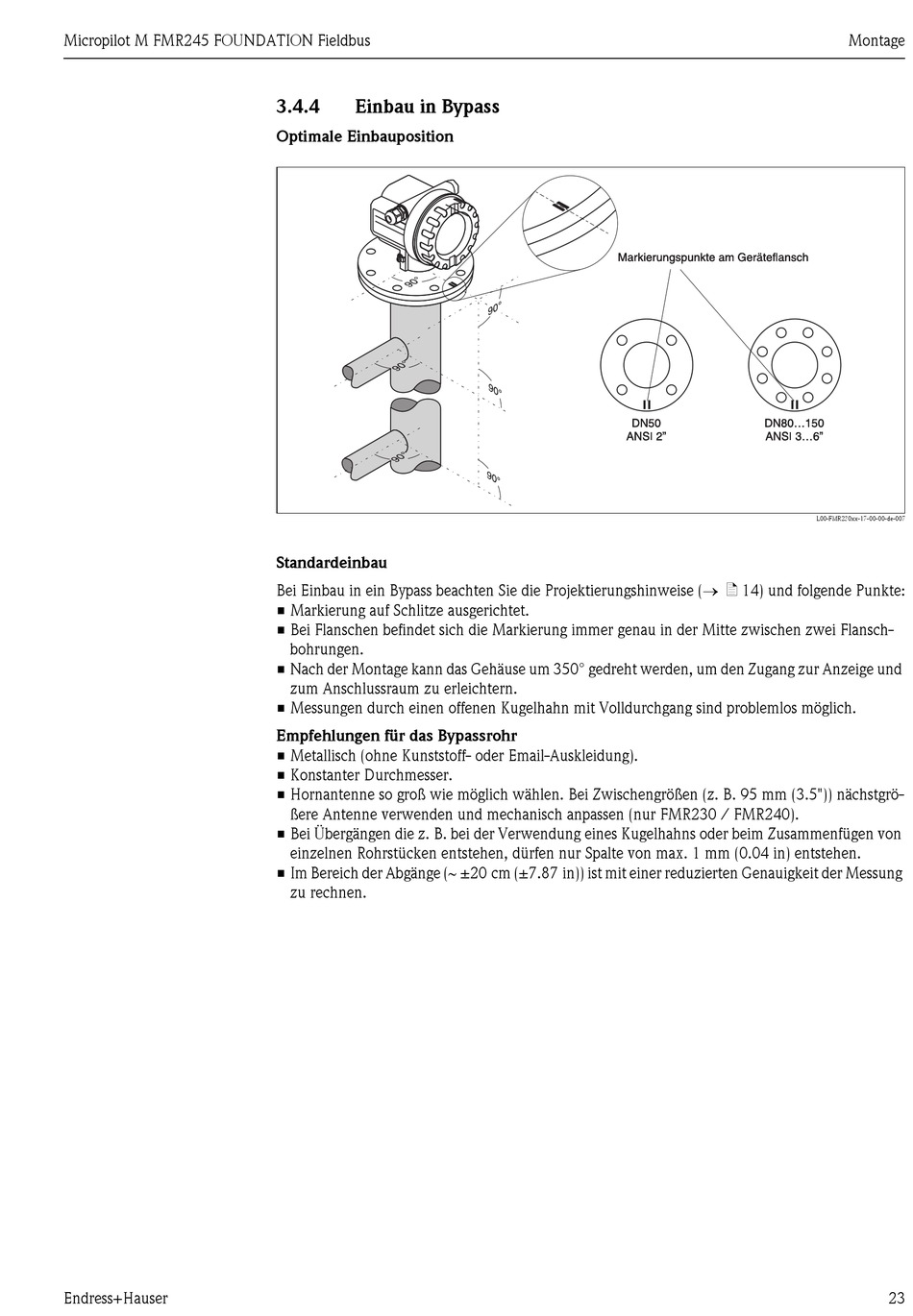

Einbau in Bypass

Optimale Einbauposition
Standardeinbau
Bei Einbau in ein Bypass beachten Sie die Projektierungshinweise (→ ä 14) und folgende Punkte:
• Markierung auf Schlitze ausgerichtet.
• Bei Flanschen befindet sich die Markierung immer genau in der Mitte zwischen zwei Flansch-
bohrungen.
• Nach der Montage kann das Gehäuse um 350° gedreht werden, um den Zugang zur Anzeige und
zum Anschlussraum zu erleichtern.
• Messungen durch einen offenen Kugelhahn mit Volldurchgang sind problemlos möglich.
Empfehlungen für das Bypassrohr
• Metallisch (ohne Kunststoff- oder Email-Auskleidung).
• Konstanter Durchmesser.
• Hornantenne so groß wie möglich wählen. Bei Zwischengrößen (z. B. 95 mm (3.5")) nächstgrö-
ßere Antenne verwenden und mechanisch anpassen (nur FMR230 / FMR240).
• Bei Übergängen die z. B. bei der Verwendung eines Kugelhahns oder beim Zusammenfügen von
einzelnen Rohrstücken entstehen, dürfen nur Spalte von max. 1 mm (0.04 in) entstehen.
• Im Bereich der Abgänge (∼ ±20 cm (±7.87 in)) ist mit einer reduzierten Genauigkeit der Messung
zu rechnen.
Montage
L00-FMR230xx-17-00-00-de-007
