Störungsbehebung
Fehler Ausgang
Es steht eine War- je nach Konfigurierung
nung oder ein
Alarm an
Messwert (000) ist
falsch
keine Messwertän-
derung beim Befül-
len/Entleeren
Beim Befüllen/
Entleeren springt
der Messwert spo-
radisch auf höhere
Füllstände
E641 (Echoverlust)
78

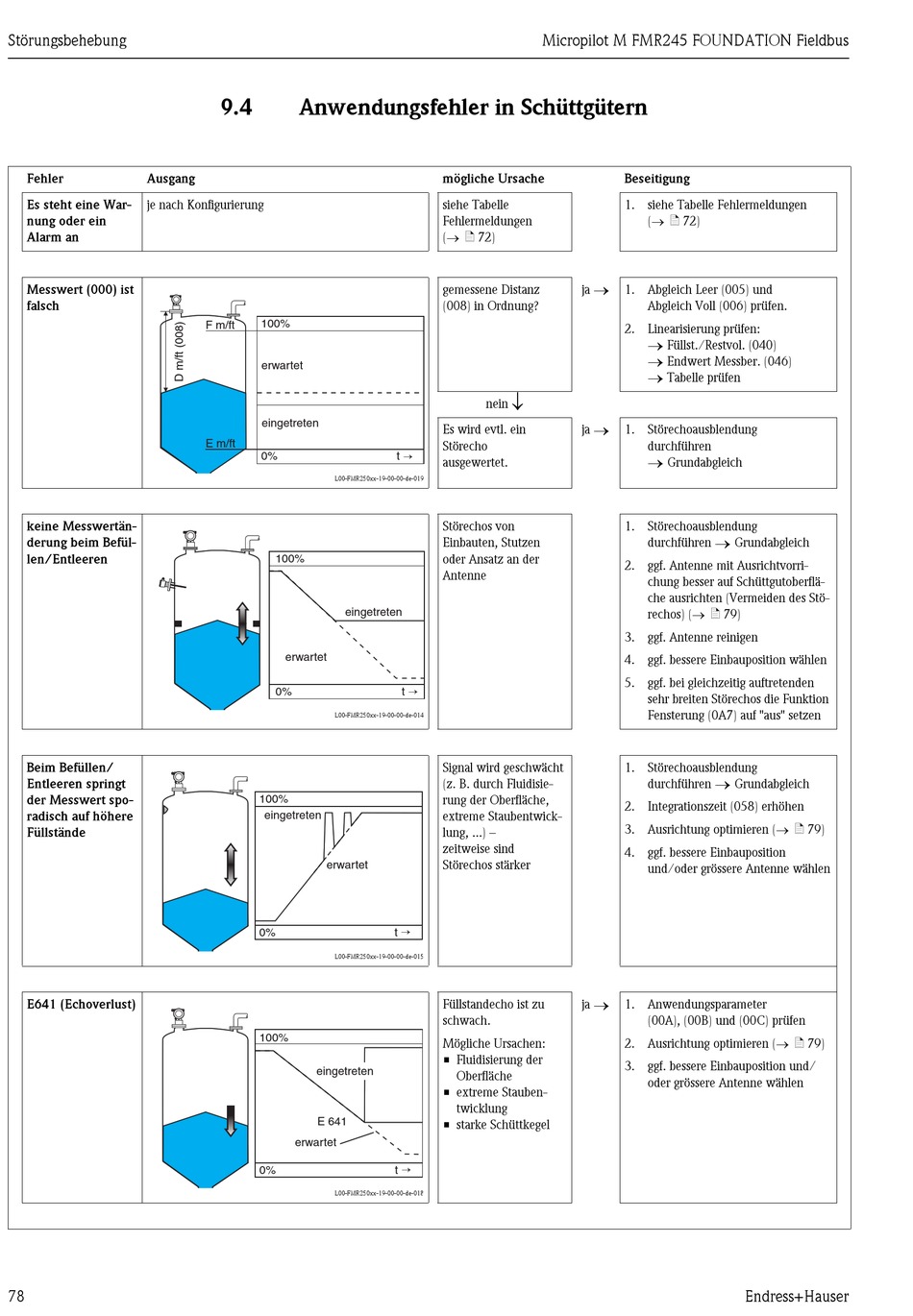

9.4 Anwendungsfehler in Schüttgütern
100%
F m/ft
erwartet
eingetreten
E m/ft
0%
L00-FMR250xx-19-00-00-de-019
100%
eingetreten
erwartet
0%
L00-FMR250xx-19-00-00-de-014
100%
eingetreten
erwartet
0%
L00-FMR250xx-19-00-00-de-015
100%
eingetreten
E 641
erwartet
0%
L00-FMR250xx-19-00-00-de-018
Micropilot M FMR245 FOUNDATION Fieldbus
mögliche Ursache
siehe Tabelle
Fehlermeldungen
(→ ä 72)
gemessene Distanz
(008) in Ordnung?
↓
nein
Es wird evtl. ein
Störecho
t →
ausgewertet.
Störechos von
Einbauten, Stutzen
oder Ansatz an der
Antenne
t →
Signal wird geschwächt
(z. B. durch Fluidisie-
rung der Oberfläche,
extreme Staubentwick-
lung, ...) –
zeitweise sind
Störechos stärker
t →
Füllstandecho ist zu
schwach.
Mögliche Ursachen:
• Fluidisierung der
Oberfläche
• extreme Stauben-
twicklung
• starke Schüttkegel
t →
Beseitigung
1. siehe Tabelle Fehlermeldungen
(→ ä 72)
→
ja 1. Abgleich Leer (005) und
Abgleich Voll (006) prüfen.
2. Linearisierung prüfen:
→
Füllst./Restvol. (040)
→
Endwert Messber. (046)
→
Tabelle prüfen
→
ja 1. Störechoausblendung
durchführen
→
Grundabgleich
1. Störechoausblendung
→
durchführen Grundabgleich
2. ggf. Antenne mit Ausrichtvorri-
chung besser auf Schüttgutoberflä-
che ausrichten (Vermeiden des Stö-
rechos) (→ ä 79)
3. ggf. Antenne reinigen
4. ggf. bessere Einbauposition wählen
5. ggf. bei gleichzeitig auftretenden
sehr breiten Störechos die Funktion
Fensterung (0A7) auf "aus" setzen
1. Störechoausblendung
→
durchführen Grundabgleich
2. Integrationszeit (058) erhöhen
3. Ausrichtung optimieren (→ ä 79)
4. ggf. bessere Einbauposition
und/oder grössere Antenne wählen
→
ja 1. Anwendungsparameter
(00A), (00B) und (00C) prüfen
2. Ausrichtung optimieren (→ ä 79)
3. ggf. bessere Einbauposition und/
oder grössere Antenne wählen
Endress+Hauser
