Tragbalken und Sparren
Nachdem die beiden Pfostenreihen laut Fundamentplan aufgestellt und fest verankert
sind, legen Sie die Sattelbalken oben auf die Pfostenenden (in den Ausschnitt). Der Stoß
beider Sattelbalken sitzt exakt in der Mitte des Mittelpfostens (siehe Skizze Nr. 1).
Sichern Sie die Sattelbalken und Sparren vor dem Herabfallen durch fixieren mit
Schraubzwingen.
Bohren Sie nun von außen nach innen mit einem 10 mm Bohrer Löcher für die
Schloßschrauben. Die mittleren Pfosten erhalten 2 Bohrlöcher (Anordnung siehe Skizze
Nr. 1), die Eckpfosten jeweils 1 Bohrloch mittig. Die Bohrlöcher müssen so angeordnet
sein, dass eine sichere und tragfähige Schraubverbindung gewährleistet ist. Führen Sie
nun Schloßschrauben M10x120 mm von außen durch die Bohrlöcher und sichern diese
nach Auflage der Unterlegscheiben von innen durch die Muttern. Achten Sie auf eine
sichere und feste Schraubverbindung.
Achtung: Nach ca. 4 Wochen sind alle Schrauben der Bolzenverbindungen noch einmal
fest nachzuschrauben!

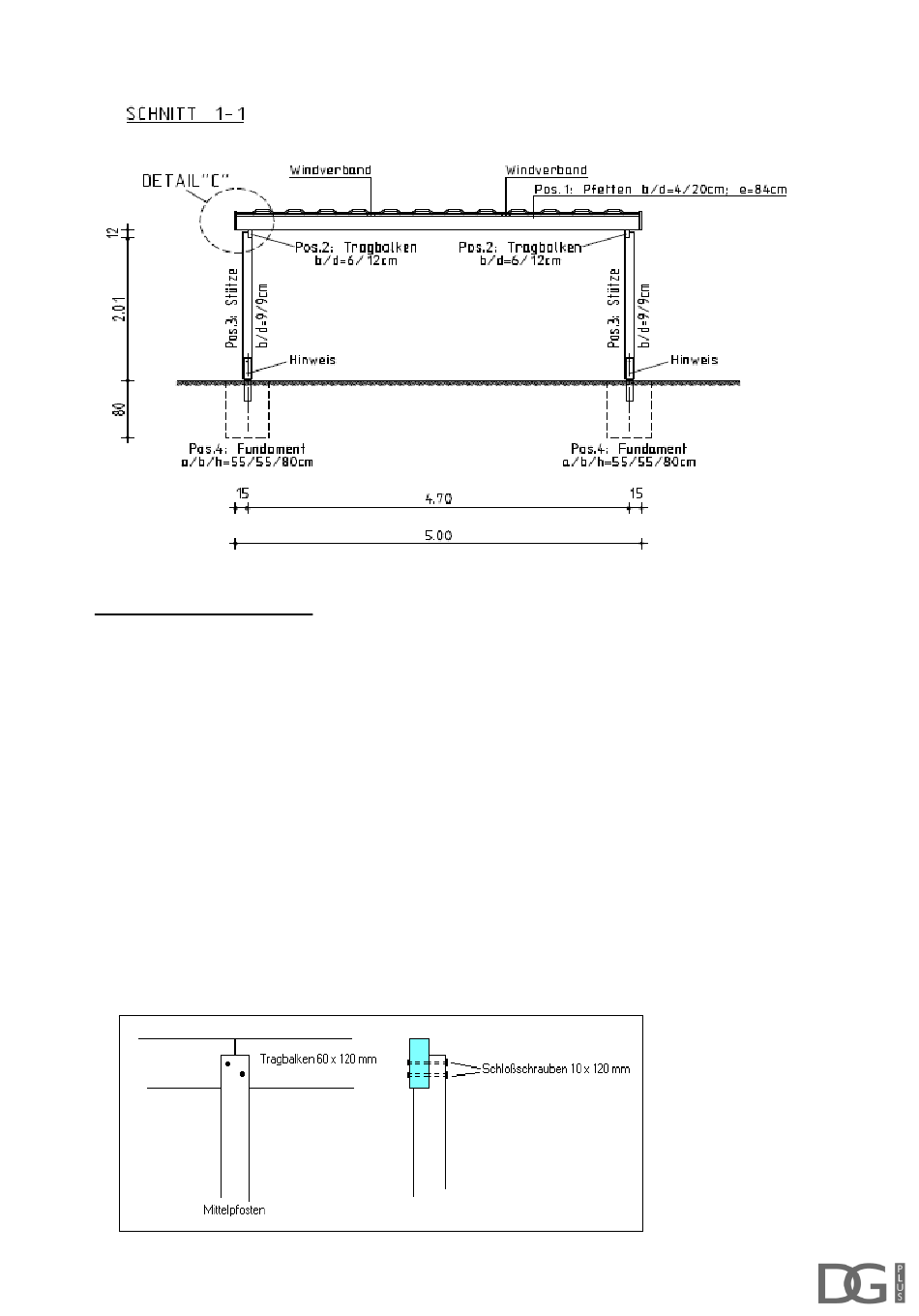

Skizze Nr. 1
Technische Änderungen in Abmessungen oder Ausführung bleiben vorbehalten
