DGplus ADB Aufbauanleitung
Doppelcarport mit bogen
Verwandte Anleitungen für DGplus ADB
Inhaltszusammenfassung für DGplus ADB

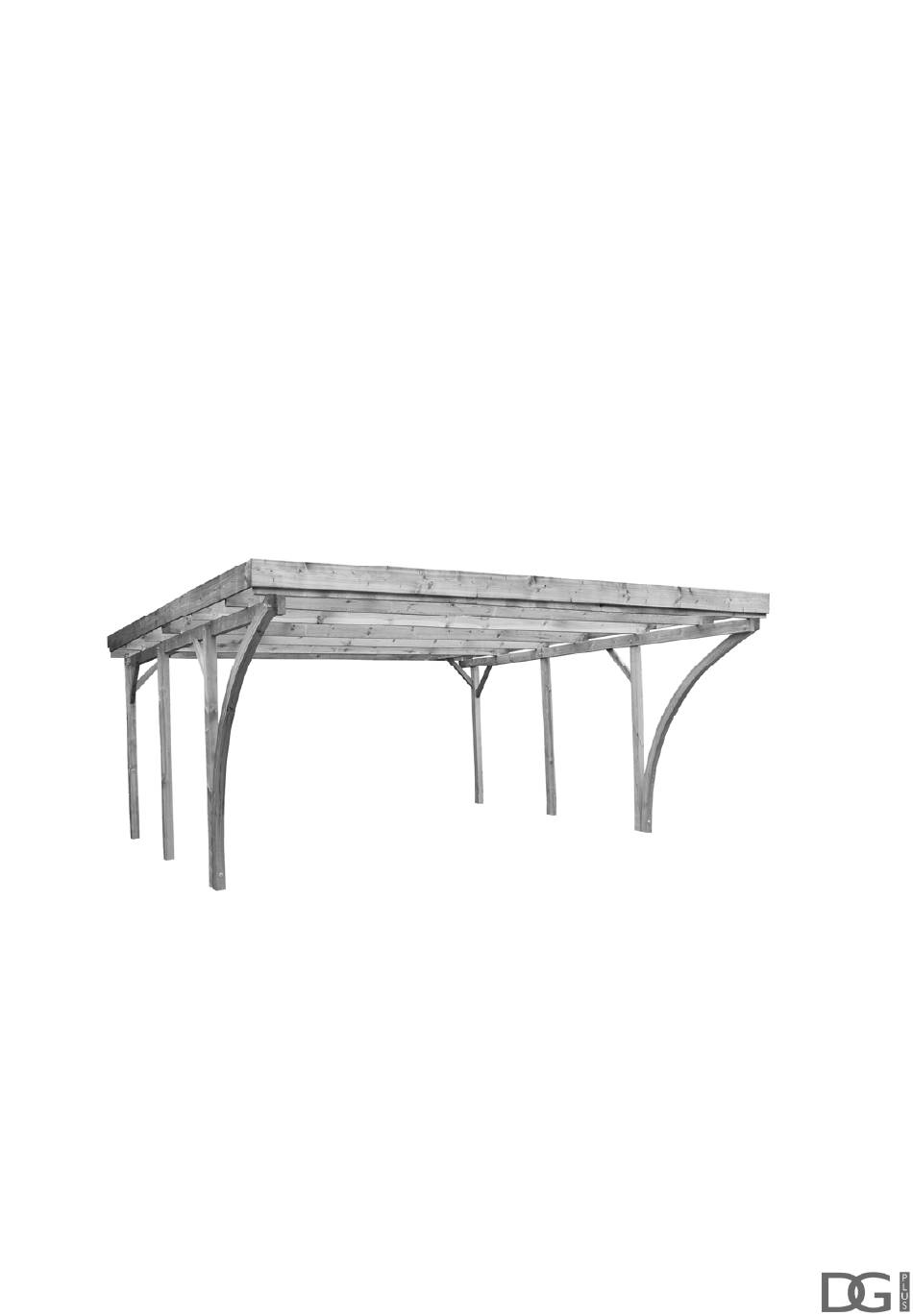

- Seite 1 Seite 1 von 15 AUFBAUANLEITUNG Doppelcarport mit Bogen „ADB“ (EAN 4250083832159, 4250083832166) Technische Änderungen in Abmessungen oder Ausführung bleiben vorbehalten (Carport ADB 02/2017)
- Seite 2 Fachmannes (Architekt, Bauunternehmer, etc.) die Konstruktion vor Ort auf dem Grundstück zu platzieren sowie die bauordnungsrechtliche erforderliche Abnahme der fertigen Konstruktion vornehmen zu lassen. Die DGplus GmbH trägt insofern die Verantwortung für die Standsicherheit des Carports an sich, übernimmt allerdings keine Verantwortung in Bezug auf die örtliche Situation (benachbarte Gebäude,...
- Seite 3 Zollstock / Bandmaß Hammer Wasserwaage Bohrmaschine / Bohrer Akku-Schrauber / Bits Schnur Schraubenschlüssel Schraubzwingen Stehleiter 8 Pflöcke Wir empfehlen die Montage mit 2 Personen durchzuführen. Grundsätzlich sind alle Schraubverbindungen vorzubohren ! Technische Änderungen in Abmessungen oder Ausführung bleiben vorbehalten (Carport ADB 02/2017)
- Seite 4 Die offene Seite der H-Anker, in der die beiden vorderen Pfosten (an denen die Leimholzbögen befestigt werden) eingesetzt werden, zeigen in Fahrtrichtung. Bei den anderen Pfosten zeigt die offene Seite der H-Anker zur Seite. Die Fundamente sind laut folgenden Fundamentplan zu erstellen: Technische Änderungen in Abmessungen oder Ausführung bleiben vorbehalten (Carport ADB 02/2017)
- Seite 5 Betonfundamenten. Die Blattung (Ausschnitt Pfosten oben) zeigt nach innen. Achten Sie darauf, dass die Posten absolut sicher und stabil verankert, sowie 100 % lotrecht (Wasserwaage) und im rechten Winkel montiert sind Technische Änderungen in Abmessungen oder Ausführung bleiben vorbehalten (Carport ADB 02/2017)
- Seite 6 Auflage der Unterlegscheiben von innen durch die Muttern. Achten Sie auf eine sichere und feste Schraubverbindung. Achtung: Nach ca. 4 Wochen sind alle Schrauben der Bolzenverbindungen noch einmal fest nachzuschrauben! Skizze Nr. 1 Technische Änderungen in Abmessungen oder Ausführung bleiben vorbehalten (Carport ADB 02/2017)
- Seite 7 Seite 7 von 15 Der folgende Grundriss zeigt Ihnen die Lage der Sparren: Technische Änderungen in Abmessungen oder Ausführung bleiben vorbehalten (Carport ADB 02/2017)
- Seite 8 Bereich des Tragbalkens verwenden Sie die Schloßschrauben 10x160 mm mit U- Scheiben. Im unteren Bereich der Pfosten wird der Bogen mit den 12x240 mm Bolzen und U-Scheiben befestigt. Der Leimholzbogen wird mit Spannung montiert. Technische Änderungen in Abmessungen oder Ausführung bleiben vorbehalten (Carport ADB 02/2017)
- Seite 9 Die Kopfbänder mit Blatt (Nr. 9) werden ebenfalls am Pfosten hoch geschoben, bis die Blattung auf den Tragbalken trifft, und dort befestigt. Bitte auf die Blattung innen / außen achten. Technische Änderungen in Abmessungen oder Ausführung bleiben vorbehalten (Carport ADB 02/2017)
- Seite 10 Die Befestigung erfolgt mittels Spezial-Schrauben direkt in die Holzkonstruktion. Bevor Sie dann die vordere Reihe der Platten auflegen, legen Sie das mitgelieferte Dichtungsband (Fugenband) im Bereich des Plattenstoßes der vorderen und hinteren Reihe (im Sparrenbereich). Technische Änderungen in Abmessungen oder Ausführung bleiben vorbehalten (Carport ADB 02/2017)
- Seite 11 Scheibendichtung ca. 1 mm unter der Unterlegscheibe heraustritt (siehe Detailzeichnung). Achten Sie darauf, daß jedes überlappende Wellental immer mit einer Spezial-Schraube befestigt wird. Achtung: Die Schrauben der Dachplatten dürfen nur handfest eingeschraubt werden ! Technische Änderungen in Abmessungen oder Ausführung bleiben vorbehalten (Carport ADB 02/2017)
- Seite 12 Antikondensatbeschichtung auf der Dachinnenseite behandeln. Hier gibt es mehrere Möglichkeiten: Aufbringen eines Granulats, Aufkleben von einem Polyesterflies oder auch die Verwendung von speziellen Unterspannbahnen. Fragen Sie bei Bedarf Ihren Fachhändler oder Dachdecker. Technische Änderungen in Abmessungen oder Ausführung bleiben vorbehalten (Carport ADB 02/2017)
- Seite 13 Abweichungen von den in der Montageanleitung vorgegebenen Arbeitsschritten. Abweichungen von den üblichen Pflegehinweisen des Holzes. Beschädigungen die durch Naturkatastrophen, wie z.B. Sturm oder anderweitige gewaltsame Einwirkungen verursacht werden. Unsachgemäße Montage und bauliche Veränderungen am Bausatz. Technische Änderungen in Abmessungen oder Ausführung bleiben vorbehalten (Carport ADB 02/2017)
- Seite 14 Seite 14 von 15 Technische Änderungen in Abmessungen oder Ausführung bleiben vorbehalten (Carport ADB 02/2017)
- Seite 15 Seite 15 von 15 Technische Änderungen in Abmessungen oder Ausführung bleiben vorbehalten (Carport ADB 02/2017)
