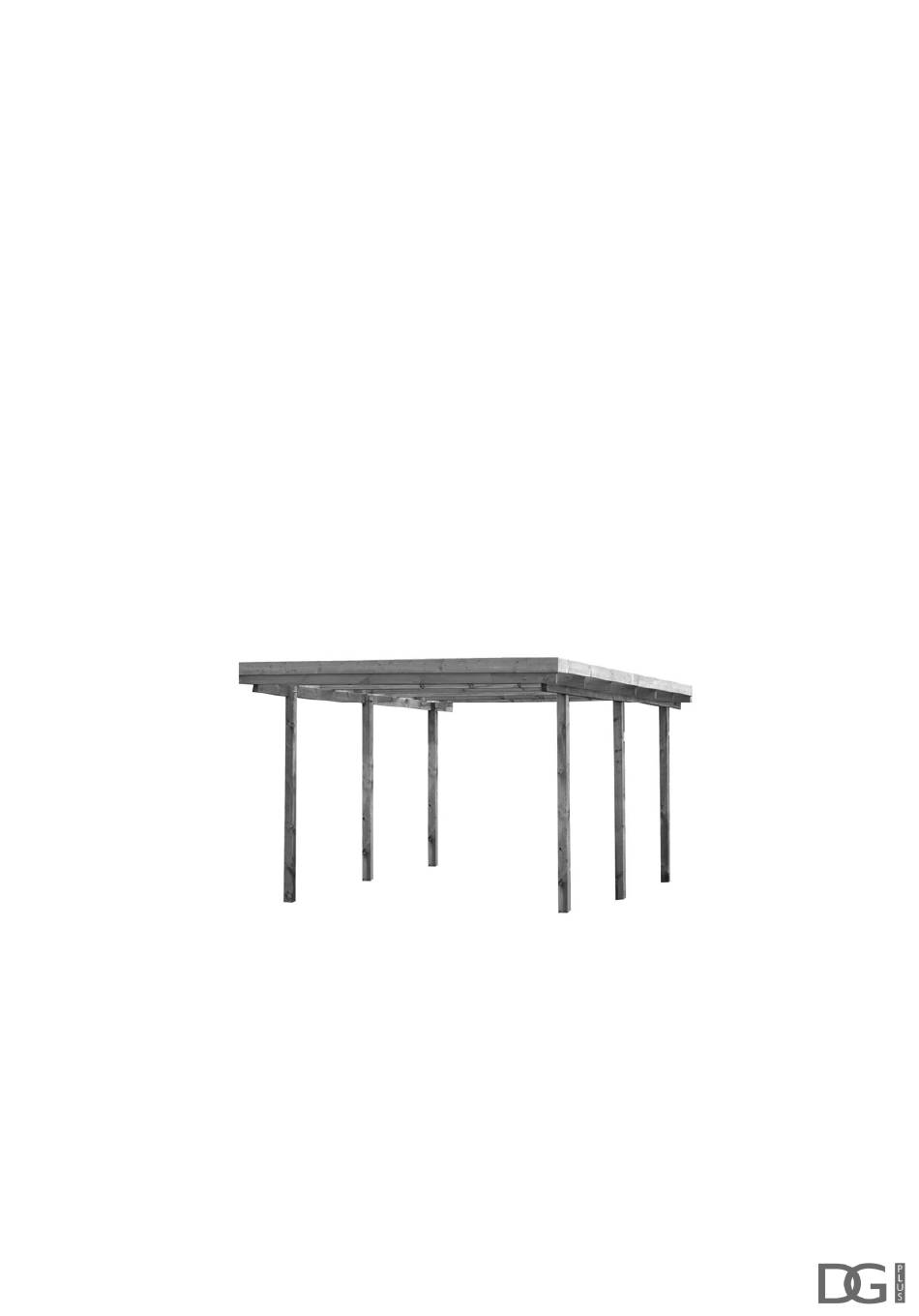

- Seite 1 Seite 1 von 12 AUFBAUANLEITUNG Einzelcarport „Aktion“ Art.Nr. 5101214 (4250083812144) Technische Änderungen in Abmessungen oder Ausführung bleiben vorbehalten (Carport AE 05/2023)
- Seite 2 Fachmannes (Architekt, Bauunternehmer, etc.) die Konstruktion vor Ort auf dem Grundstück zu platzieren sowie die bauordnungsrechtliche erforderliche Abnahme der fertigen Konstruktion vornehmen zu lassen. Die DGplus GmbH trägt insofern die Verantwortung für die Standsicherheit des Carports an sich, übernimmt allerdings keine Verantwortung in Bezug auf die örtliche Situation (benachbarte Gebäude,...
- Seite 3 Seite 3 von 12 Werkzeug Wir empfehlen folgendes Werkzeug (nicht im Lieferumfang): Spaten Zollstock / Bandmaß Hammer Wasserwaage Bohrmaschine / Bohrer Akku-Schrauber / Bits Schnur Schraubenschlüssel Schraubzwingen Stehleiter 8 Pflöcke Wir empfehlen die Montage mit 2 Personen durchzuführen. Grundsätzlich sind alle Schraubverbindungen vorzubohren! Technische Änderungen in Abmessungen oder Ausführung bleiben vorbehalten (Carport AE 05/2023)
- Seite 4 Seite 4 von 12 Fundament Eine statikgerechte Fundamentgründung (Betonfundament 55x55x80 cm) vor Montage des Carports ist unbedingt notwendig. Sie benötigen hierfür handelsübliche H-Anker in schwerer Ausführung (80 cm lang, 8 mm Materialstärke). Diese werden in ein Betonfundament eingelassen. H-Anker und Betonfundamente sind nicht im Bausatz enthalten.
- Seite 5 Seite 5 von 12 Pfosten setzen Um ein Gefälle zum Wasserablauf von 6 cm zu erreichen, müssen die mittleren Pfosten 3 cm und die hinteren Pfosten 6 cm gekürzt werden. Sofern der Untergrund / das Fundament waagerecht ist. Dann verschrauben Sie die Pfosten mit den H-Ankern in den bauseits erstellten Betonfundamenten.
- Seite 6 Seite 6 von 12 Tragbalken und Sparren Nachdem die beiden Pfostenreihen laut Fundamentplan aufgestellt und fest verankert sind, legen Sie die Sattelbalken oben auf die Pfostenenden (in den Ausschnitt). Der Stoß beider Sattelbalken sitzt exakt in der Mitte des Mittelpfostens (siehe Skizze Nr. 1). Sichern Sie die Sattelbalken und Sparren vor dem Herabfallen durch fixieren mit Schraubzwingen.
- Seite 7 Seite 7 von 12 Der folgende Grundriss zeigt Ihnen die Lage der Sparren: Technische Änderungen in Abmessungen oder Ausführung bleiben vorbehalten (Carport AE 05/2023)
- Seite 8 Seite 8 von 12 Legen Sie die Sparren auf die Tragbalken und befestigen Sie diese wechselseitig mit den HVV Winkeln, die Sie wiederum mit Spax-Schrauben 4x30 mm befestigen (siehe Skizze Nr. 2). Skizze Nr. 2 (Draufsicht) Der Sparren am hinteren Ende des Carports wird in der Regel 4-6 cm vom Tragbalken zurück gesetzt, damit die Montage einer Dachrinne möglich ist (nicht im Lieferumfang enthalten).
- Seite 9 Seite 9 von 12 Dacheindeckung Auf dem Dach abgelegte Dachplatten sind gegen Windangriff zu sichern. Die Platten bieten schon bei geringem Wind eine große Angriffsfläche und können beschädigt oder fortgetragen werden. Die Dachplatten werden einzeln aufgelegt und dann mit Spezial - Schrauben verschraubt. Achtung: Dachplatten immer vorbohren und nur handfest anschrauben! Fangen Sie mit den hinteren 3 Platten an, in jedem dritten Wellental wird verschraubt.
- Seite 10 Seite 10 von 12 Achtung: Die Schrauben der Dachplatten dürfen nur handfest angeschraubt werden! Information zu Dachplatten – Bitte beachten! Alle Dachplatten müssen vom Tag der Anlieferung bis zum Verbau trocken und einzeln gelagert werden. Werden die PVC-Dachplatten im Stapel direkter Sonneneinstrahlung ausgesetzt, kann es zu einem Wärmestau mit nachfolgender Verklebung der Platten untereinander kommen.
- Seite 11 Seite 11 von 12 Bitte beachten Holz ist ein Naturprodukt, welches witterungsbedingten Schwankungen unterliegt und sich im Laufe der Zeit verändert. Folgende Abweichungen sind daher zulässig und zu akzeptieren: Äste, die im Holz fest verwachsen sind. Anzahl und Größe unterliegen keiner Beschränkung.
- Seite 12 Stückliste 5101214 Artikelnummer: Typ: Flachdachcarport mit PVC Dachplatten Bezeichnung: Breite 304cm, Länge 510cm, Höhe 230cm Dimension: Ausführung: kesseldruckimprägniert nach DIN 68800, grau lasiert Pos. Bezeichnung Abmessung in cm Anz. Querschnitt Stärke Breite Länge Pfosten mit Blatt 9 x 210 Tragbalken 12 x 250 Sparren 15,5 x 300...
