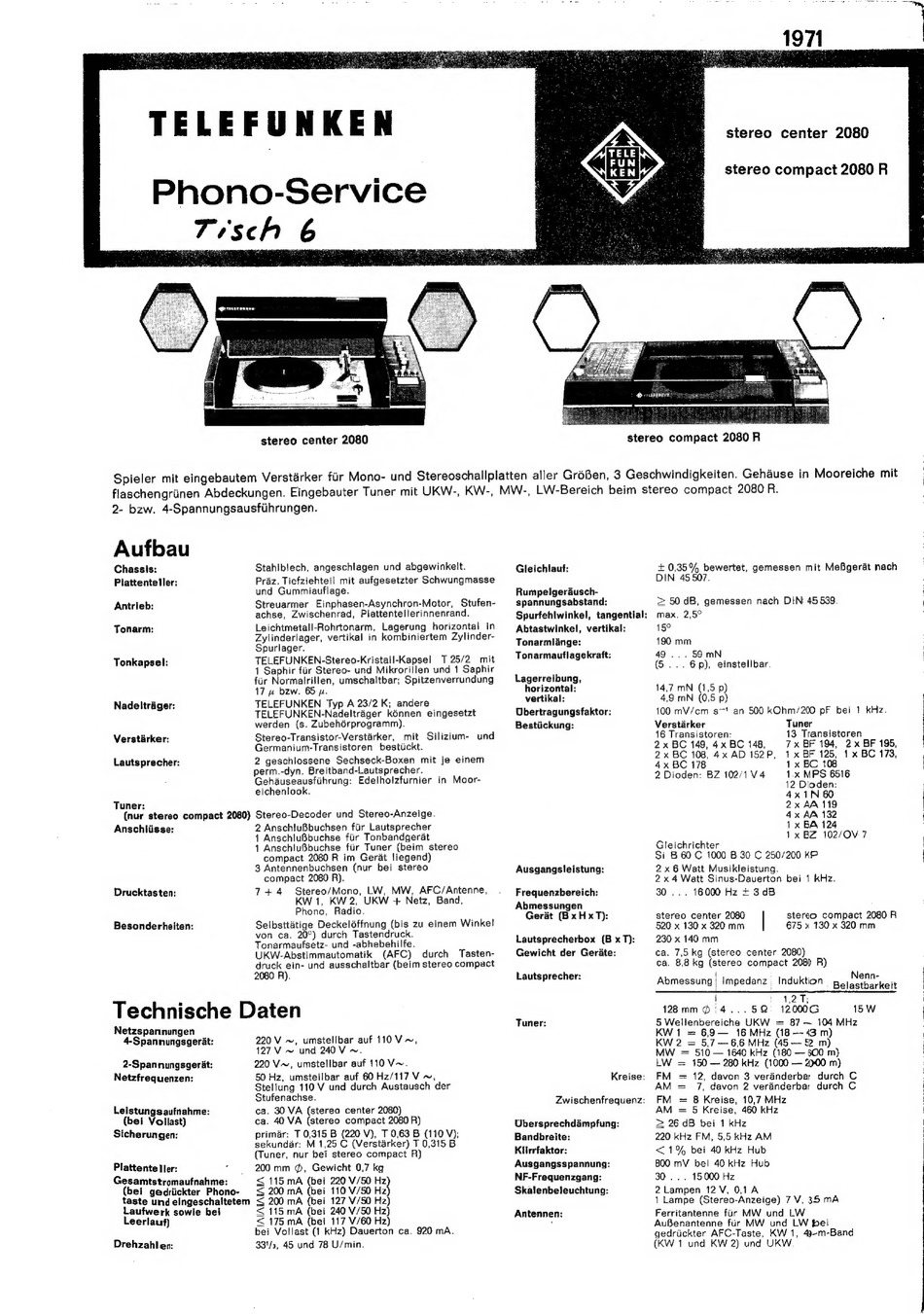

Telefunken stereo center 2080 Service

TELEFUNKER
Phono-Service
Tisch 6
ures
stereo center 2080
stereo center 2080
stereo compact 2080 R
stereo compact 2080 R
2- bzw. 4-Spannungsausfihrungen.
Aufbau
Chassis:
Plattenteller:
Antrieb:
Tonarm:
Tonkapsel:
Nadeltrager:
Verstarker;
Lautsprecher:
Tuner:
(nur stereo compact 2080)
Anschliisse:
Drucktasten:
Besonderheiten:
Stahiblech, angeschlagen und abgewinkelt.
Praz. Tiefziehteil mit aufgesetzter Schwungmasse
und Gummiauflage.
Streuarmer Einphasen-Asynchron-Motor, Stufen-
achse, Zwischenrad, Plattentellerinnenrand.
Leichtmetall-Rohrtonarm, Lagerung horizontal in
Zylinderlager, vertikal in kombiniertem Zylinder-
Spurlager.
TELEFUNKEN-Stereo-Kristall-Kapsel 1 25/2 mit
1 Saphir fir Stereo- und Mikrorillen und 1 Saphir
fur Normalrillen, umschaltbar; Spitzenverrundung
17 « bzw. 65 ph.
JELEFUNKEN Typ A 23/2 K; andere
TELEFUNKEN-Nadeltrager konnen eingesetzt
werden (s. Zubehérprogramm).
Stereo-Transistor-Verstarker, mit Silizium-
Germanium-Transistoren bestickt.
2 geschlossene Sechseck-Boxen mit Je einem
perm.-dyn. Breitband-Lautsprecher.
Gehauseausfihrung: Edelholzfurnier in Moor-
eichenlook.
und
Stereo-Decoder und Stereo-Anzeige.
2 AnschluBbuchsen fiir Lautsprecher
1 AnschluBbuchse fiir Tonbandgerat
1 AnschluBbuchse fiir Tuner (beim stereo
compact 2080 R im Gerat liegend)
3 Antennenbuchsen (nur bei stereo
compact 2080 R).
7+4 Stereo/Mono, LW, MW, AFC/Antenne,
KW 1, KW 2, UKW + Netz, Band,
Phono, Radio.
Selbsttatige Deckeléffnung (bis zu einem Winkel
von ca. 20°) durch Tastendruck.
Tonarmaufsetz- und -abhebehilfe.
UKW-Abstimmautomatik (AFC) durch Tasten-
druck ein- und ausschaltbar (beim stereo compact
Technische Daten
Netzspannungen
4-Spannungsgerat:
2-Spannungsgerat:
Netzfrequenzen:
Leistungsaufnahme:
(bei Vollast)
Sicherungen:
Plattente I ler:
Gesamtstromaufnahme:
(bei gedritckter Phono-
taste und elngeschaltetem
Lautwerk sowie bei
Leerlauf)
Drehzahlen:
220 V ~, umstellbar auf 110 V ~,
127 V ~ und 240V ~.
220 V~, umstellbar auf 110 V~.
50 Hz, umstellbar auf 60 Hz/117 V ~,
Stellung 110 V und durch Austausch der
Stufenachse.
ca. 30 VA (stereo center 2080)
ca. 40 VA (stereo compact 2080 R)
primar: T 0,315 B (220 V), T 0.63 B (110 V);
sekundar: M 1,25 C (Verstarker) T 0,315 B
(Tuner, nur bei stereo compact R)
200 mm @, Gewicht 0,7 kg
< 115 mA (bei 220 V/50 Hz
< 200 mA (bei 110 V/50 Hz
< 200 mA (bei 127 V/50 Hz)
< 115 mA (bei 240 V/50 Hz)
< 175 mA (bei 117 V/60 Hz)
bei Vollast (1 kHz) Dauerton ca. 920 mA.
33'/3, 45 und 78 U/min.
Gleichlauf:
Rumpelgerausch-
spannungsabstand:
Spurfehlwinkel, tangential:
Abtastwinkel, vertikal:
Tonarmlange:
Tonarmauflagekraft:
Lagerreibung,
horizontal:
vertikal:
Ubertragungsfaktor:
Bestiickung:
Ausgangsleistung:
Frequenzbereich:
Abmessungen
Gerat (BxHxT):
Lautsprecherbox (B xT):
Gewicht der Gerate:
Lautsprecher:
Tuner:
Kreise:
Zwischenfrequenz:
Ubersprechdampfung:
Bandbreite:
Kilrrfaktor:
Ausgangsspannung:
NF-Frequenzgang:
Skalenbeleuchtung:
Antennen:
+0,35% bewertet, gemessen mit MeBgerat nach
DIN 45507.
> 50 dB, gemessen nach DIN 45539.
max. 2,5°
49... 58mN
(5... 6p), einstellbar.
14,7 mN (1,5 p)
4,9 mN (0.5 p)
100 mV/cm s~' an 500 KOhm/200 pF bei t kHz.
Verstarker Tuner
13 Transistoren
7x BF 194, 2x BF 195,
1 BF 125, 1x BC 173,
1x BC 108
1.x MPS 6516
12 Dioden:
4x1N 60
2x AA 119
4x AA 132
1 x BA 124
1x BZ 102/0V7
16 Transistoren:
2x BC 149, 4x BC 148,
2 x BC 108, 4x AD 152 P,
4x BC 178
2 Dioden: BZ 102/1V4
Gleichrichter
Si B 60 C 1000 B 30 C 250/200 KP
2 x 6 Watt Musikleistung.
2 x 4 Watt Sinus-Dauerton bei 1 kHz.
30... 16000 Hz + 3dB
stereo compact 2080 R
675 x 130 x 320 mm
stereo center 2080
520 x 130 x 320 mm
230 x 140 mm
ca. 7,5 kg (stereo center 2080)
ca. 8,8 kg (stereo compact 208) R}
Abmessung | Impedanz : Induktion Salen
astbarkeit
i ! 4,2 T;
128mm @:4...52: 12000G 15 W
5 Wellenbereiche UKW = 87 ~ 104 MHz
KW 1 = 69— 16 MHz (18 — 43 m)
KW 2 = 5,7 —6,6 MHz (45 — §&2 m)
MW = 510 — 1640 kHz (180 — 600 m)
LW = 150 — 280 kHz (1000 — 2000 m)
FM = 12, davon 3 veranderbar durch C
AM = 7, davon 2 verdnderbar durch C
FM = 8 Kreise, 10,7 MHz
AM = 5 Kreise, 460 kHz
= 26 dB bei 1 kHz
220 kHz FM, 5,5 kHz AM
<1% bei 40 kHz Hub
800 mV bei 40 kHz Hub
30... . 15000 Hz
2Lampen 12V, 01A
1 Lampe (Stereo-Anzeige) 7 V, 35 mA
Ferritantenne fur MW und LW
AuBenantenne fur MW und LW bei
gedriickter AFC-Taste, KW 1, 49-m-Band
(KW 1 und KW 2) und UKW.
|
