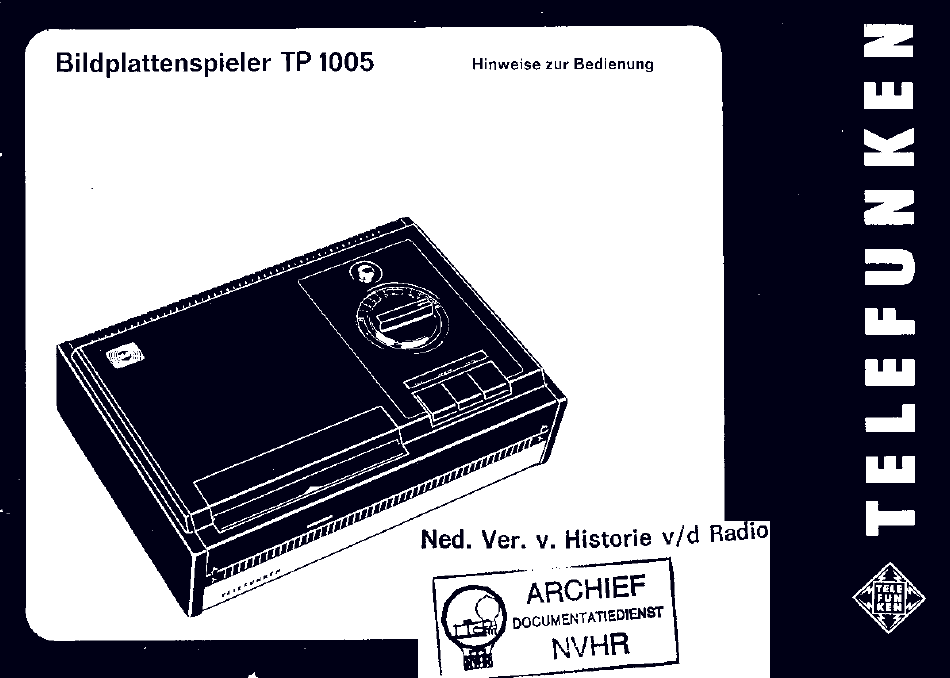

- Seite 1 Bildplattenspieler TP 1005 Hinweise zur Bedienung Ned. Ver. v. Historie v/d Ra io jß.øgß ARCHIEF DOCUMENTATIEDEN NVHR...
- Seite 2 Sie Besitzer der neuesten technologischen Errungenschaft der Unterhal- tungselektronik geworden. TELEFUNKEN hat wie kaum ein anderes Unternehmen die Entwicklung und das Niveau der Unterhaltungselektronik geprägt Der erste Röhrensender der Weltt das erste deutsche TransEstor-aadio, das erste Tonbandgerät der Welt. PAL des beste Farbfemsehsystem der Welt.
- Seite 3 Ein/Aus-Taste Drehknopf Stop" -Taste „ Se lect" -Taste Play" -Taste Entriegelung für Gehäusedeckel Einlegeschlitz Kontrolleuchte Entriegelung für Gehäusedeckel...
- Seite 4 Ein/Aus-Taste Minutenenzeige Play " -Position Roter Punkt 1-4 Eject" -Positi on .. Start " -Posi tion Drehknopf *Stop "-Taste „ Select" -Teste PI ay -Taste...
- Seite 5 Inhaltsangabe Inbetriebnahme Transportslcherung Aufstellung Netzenschluß AV-Taste AnschluB an das Fernsehgerat Sender-Vor-Einstellung am Fernsehgerät Anderung der Sendefrequenz des Bildplattenspielers Bedienungsunterweisung Auflegen der Bildplatten 2.1. Sender-Fein-Einstellung am Fernsehgerät 2.2. 2.3. Rückgabe der Bildplatten Select-Taste 2.4. Abtastsystem 3.1. Austausch Abtasters 3.2. Einsteilung des Abtasterandrucks Handhabung und Wartung 4.1.
- Seite 6 Inbetriebnahme Transportsicherung 1.1. Inbetriebnahme des Gerätes ist die ..Stop "-Taste zu drücken und der Drehknopf enlgegen dem Uhrzejgersinn von uPlay "-Position bis zum Anschlag zurückzudrehen (e. Abb.). Jetzt ziehen den Karton aus dem Einlegeschlitz. Danach ist die Transportsicherungsschraube an der Geräteunterseite zu entfernen (s.
- Seite 7 Spieler) vorgesehen. Sollte Ihr Fernsehgerät noch nicht mit •einer AV-Taste ausgerüstet seint so können Sie eine bisher noch nicht belegte Programmtaste benutzenr müssen jedoch dann eine gering- fügäge Anpassung durchführen Eassen. Diese Arbeit lassen bitte durch Ihren Fachhändler ausführen. Anschluß an das Fernsehgerät 1.5.
- Seite 8 Ein/Aus-Taste ausgeschaltet: Bildplatten-Spieler abgeschaltet — nor- maler Fernsehempfang. Mit dieser Schaltung entfällt das lästäge Umstecken der Antennen- leitungen. Sender-Vor-Einstellung am Fernsehgerät 1.6. Hierzu Fernsehgerät Bildplatten-Spieler einschalten. AV„Taste drücken, bzw. bei Fernsehgeräten ohne AV-Taste, eine bisher noch nicht belegte Programmtaste drücken UHF-Bereich Ver•Ei (siehe Bedienungsanleitung...
- Seite 9 Nach leder Verstimmung des Trimmers ist die Sender-Voreinsteilung am Fernsehgerät — wie vorher beschrieben — zu wiederholen, Bedienungsunterweisung 2.1. Auflegen der Bildplatten Sie entnehmen zunächst die Bildplatte mit Innentasche der Außen- hülle (s. Abb.). Dann führen Sie die Bildplatte mit Innentasche bis zum Anschlag in den EineegeschEit•z und zwar in Richtung des auf der Innentasche bedruckten weißen Pfeiles (s.
- Seite 10 1st die Kontrolleuchte erLoschen, so drücken die MPlay"-Taste (s. Abb.) und wenige Sekunden später erscheint dann Bild- und Ton- wiedergabe von Ihrem Fernsehgerät. Mit dem Niederdrücken der hPIay'4-Taste rastet der Drehknopf ein. Er läuft nun zwangsweise entlang der Minutenanzeige entsprechend der laufenden Bildplatte.
- Seite 11 2.3. Rückgabe der Bildplatte Nach Erreichen der maximaEen Spieldauer von 10 Minuten stoppt Bildplatten•Spieler automatisch den Abspielvorgang. Hat die Bild- platte dagegen eine kürzere Spieldauer. so können Sie den Abspiel- vorgang enfach durch Drücken der Stoptaste beenden (s. Abb.). Grundsätzlich können Sie natürlich an jeder...
- Seite 12 von ca. 10 Sekunden durch Drehen des Drehknopfes in beiden Rich- tungen jede beliebige Szene aufsuchen (s. Abb.). Dieses Suchen nach einer bestimmten Szene Wird einmal durch Be- trachten des Bildschirmes, z. a. durch die Minutenanzeige er[eichtert, Das Abtastsystem Das TED-Bildplatten-System arbeitet nach dem Prinzip der mechani- schen Abtastung mit einem Diamanten (s.
- Seite 13 Den Drehknopf wieder auf „Start"-Position zurückdrehen. Ebe- ne rnEt EFnlegeschlitz und anschließend Gerätedecke[ herunter- kEappen und einrasten lassen. Netzstecker wieder einstecken EIN/AUS-Taste drücken. Nach Austausch mu13 nun neue Diamant 1 Minute ein- poETert wet-den. indem Sie die „Stop"-Taste drücken. wobeT der Drehknopf auf ...Start".Position stehen muß...
- Seite 14 Handhabung der Bildplatte Die Bildplatte soil aus der Innentasche nicht entfernt werden. Sollte dies versehentlich geschehen. so ist die Platte derart in die Innen- tasche zurückzugeben, daß die Rillenseite der Platte mit dem Riltenu aufdruck Innentasche übereinstimmt. Bitte vermeäden Sie eine Berührung der Rillen selbst. Die Bildplatte kann gefahrLog am )nnenspiegel Oder an der Rückseite mit der Hand berührt werden (s.
- Seite 15 etnrichtung liegt dem Gerät bei. Sie besteht aus einer roten Reini- guogsvorrichtung fur den Abtaster, eEnem schwarzen Reinigungs- instrument für die Sattelplatte und ein Fläschchen mit Reinigungs- flüssigkejt (Achtung! Feuer-gefährlich!) (s. Abb.). Dabei gehen Sie folgendermaßen vort Ein/Aus-Taste ausschalten Gerätedeckel durch gletchzeitigen Druck auf beide Entriege- lungen ausrasten und hochklappen Ebene mit Einlegeschlitz...
- Seite 16 Lieferumfang Antennenkabel IEC-Koaxial-Stecker 2 IEC Koaxial-Kupplungen Reinigungseinrichtung Zubehör Bezeichnung Erz.-Nr. Symmetrieüberträger T 166 Antennenwejche 358 038 973 Ersatz-Abtastsystem DB 12 328 029 293 Verlängerungskabel 328 056 Technische Daten Netz: 220 V / 50 Hz (45 VA) Auftösung (Luminanz): Audio- Ubertragungsbereich: 40 ..
- Seite 17 „Play"-Taste drücken: Bild erschelnt nach Tips für etwa 10 Sekunden. eine einwandfreie Während dieser Zeit erreidft der Motor seine Geschwindigkeit von 1500 Umdrehungen TED-Bildplatten-Vorführung pro Minute. Bildschärfe 1. Farbfernsehgerät zur Vodiihrung Feineinstellung am Kanalwähler des Fern- sehgerätes auf optimale Bildschärfe ein- O Nur Farbfernsehgeräte mit AV•Tasie...
- Seite 18 TELEFUNKEN Fernseh und Rundfunk GmbH Fachgebiet Audiovision GERMANY 3 HANNOVER-LINDEN Göttinger Chaussee Printed in the Federal Republik of Germany, 32.0000031—01/7502...
